Obieg kołowy albo cykl.

Jeżeli układ po zajściu w nim szeregu zjawisk, podczas których stan jego ulega zmianom wróci do stanu początkowego, to mówimy, że dokonał obiegu kołowego. A więc, gdy np. pewna masa gazu jest zgęszczana, ogrzewana, rozprężana itp. i na końcu tych przemian powróci do tej samej objętości, ciśnienia i temperatury, to powiemy, że dokonał on obiegu kołowego. Obieg kołowy może być odwracalny, jeżeli składa się z samych przebiegów odwracalnych. W przeciwnym razie jest nieodwracalny.

Silnik termodynamiczny, albo cieplny.

Takim silnikiem nazywamy układ, który dzięki zjawiskom w nim zachodzącym może zamienić ciepło na pracę w nieograniczonej ilości. Jest to możliwe dzięki temu, że w układzie ciało nazywane ciałem czynnym periodycznie (okresowo) rozpręża się i kurczy pobierając ciepło, wydając pracę i periodycznie wracając do stanu początkowego, czyli dokonując obiegów kołowych.

Silnik Carnota.

Silnik Carnota składa się z cylindra o ścianach adiabatycznych, zamkniętego szczelnie ruchomym tłokiem, poruszającym się bez tarcia, w którym znajduje się jako ciało czynne gaz idealny. Dno cylindra jest zrobione z materiału doskonale przepuszczającego ciepło. Dalszymi ważnymi jego częściami są: zbiornik ciepła o nieograniczonym zapasie ciepła, posiadającym dużą temperaturę T1, zwany grzejnicą; drugi zbiornik ciepła o nieograniczonej pojemności ciepła, posiadającym dużą temperaturę T2 (T2<T1), zwany chłodnicą. Wreszcie płyta adiabatyczna P. Oba zbiorniki ciepła są tak wielkie, że przy czerpaniu z nich, czy też oddawaniu im ciepła, temperatura ich nie zmienia się.

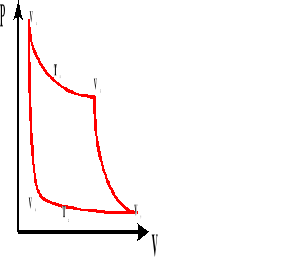

Cykl Carnota.

0x08 graphic
Od V1 do V2 - przemiana izotermiczna

Od V2 do V3 - przemiana adiabatyczna

Od V3 do V4 - przemiana izotermiczna

Od V4 do V1 - przemiana adiabatyczna

Obieg kołowy, który wykonuje silnik Carnota składa się z czterech części:

  1. Rozprężenie izotermiczne.

0x08 graphic
Przystawiamy cylinder, w którym znajduje się gaz do grzejnicy. Gdy gaz przybierze temperaturę T1, pozwalamy mu się rozprężyć izotermicznie od pierwotnej objętości V1 do V2. Jak wiadomo, podczas rozprężenia izotermicznego gaz wydaje pracę W1 równoważną pobranemu ciepłu Q1.

Ponieważ V2>V1 praca jest ujemna, czyli wydana; a ciepło Q1 dodatnie, czyli pobrane.

  1. Rozprężenie adiabatyczne.

Przystawiamy dno cylindra do płyty adiabatycznej P, poczym gaz dalej rozpręża się tak długo, dopóki jego temperatura nie spadnie do T2. Będzie on miał wtedy objętość V3.

0x08 graphic

Ponieważ T2<T1 praca jest wydana kosztem energii wewnętrznej gazu.

  1. Zgęszczenie izotermiczne.

Przystawiamy cylinder do chłodnicy i sprężamy gaz izotermicznie od objętości V3 do V4 (V4 musi leżeć na adiabacie przechodzącej przez punkty V1, p1).

0x08 graphic

Ponieważ V3>V4 praca będzie pobierana i zamieniana w całości na ciepło Q2 w ilości równoważnej, oddane chłodnicy.

  1. Zgęszczenie adiabatyczne.

Przystawiamy cylinder dnem do płyty adiabatycznej i zgęszczamy gaz, dopóki jego temperatura nie podwyższy się do T1. Jednocześnie gaz wróci do pierwotnej objętości V1 i będzie miał takie same ciśnienie p1, jak na początku. Wykona zatem obieg kołowy.

0x08 graphic

Sam gaz będzie teraz identyczny ze stanem na początku i obieg może być powtórzony.

Ponieważ ilość pracy równa się polu figury ograniczonej przez izotermę i adiabatę, oś odciętych oraz dwie rzędne odpowiadające początkowej i końcowej objętości gazu, widać z rysunku, że ilość pracy wydana podczas dwóch pierwszych części cyklu jest większa od ilości pracy pobranej podczas dwóch ostatnich części.

W bilansie otrzymujemy:

0x08 graphic

W - praca [J]

Q - ciepło

m - masa [kg, g]

II zasada termodynamiki.

Ciepło można zamienić na pracę wtedy i tylko wtedy, gdy między silnikiem a chłodnicą istnieje duża różnica temperatur.

Sprawność silnika.

0x08 graphic

Sprawność wyraża się stosunkiem pracy wykonanej przez silnik do energii dostarczonej silnikowi.

0x08 graphic

Zamiast energii możemy we wzorach wykorzystać temperaturę bezwzględną.

0x08 graphic

T1 - temperatura bezwzględna silnika

T2 - temperatura bezwzględna chłodnicy

Q - energia

W - praca [J]
