Badanie maszyny asynchronicznej pierścieniowej przy niesymetrii zewnętrznej.

1.Oględziny zewnętrzne.

Typ : SZVd58 Prąd wirnika : 25 A

Napięcie fazowe : 500V Napięcie wirnika : 72 V

Prąd fazowy : 7 A Prędkość obrotowa : 700 obr/min

Moc :2,2 kW

2.Pomiary do wyznaczania charakterystyk mechanicznych i

prądowych w następujących układach:

a) pełna symetria : U=225 V

2. stojan zasilany 1-fazowo, wirnik połączony symetrycznie : U=225V (rozruch

przy pomocy maszyny obciążającej)

3. stojan zasilany symetrycznie z „odwróconą” jedną fazą, wirnik połączony

symetrycznie : U=225V (zmiana kolejności faz zasilania ze względu na

odwrotny kierunek obrotów)

4. stojan zasilany symetrycznie, przerwa w jednej fazie wirnika : U=225V (efekt

Gorgesa)

a) pełna symetria : U=225 V

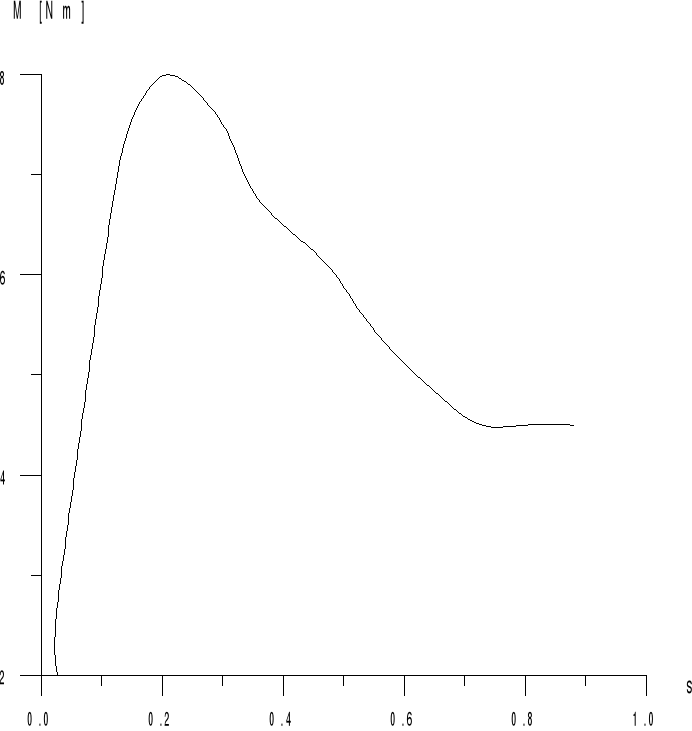

Charakterystyka M.=f(s).

Charakterystyka I=f(s).

stojan zasilany 1-fazowo, wirnik połączony symetrycznie : U=225V (rozruch przy pomocy maszyny obciążającej)

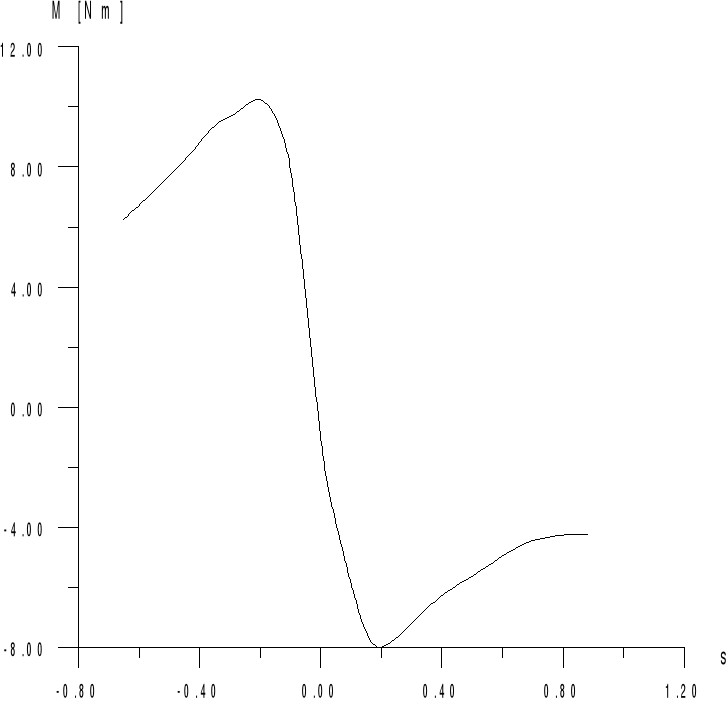

Charakterystyka M.=f(s).

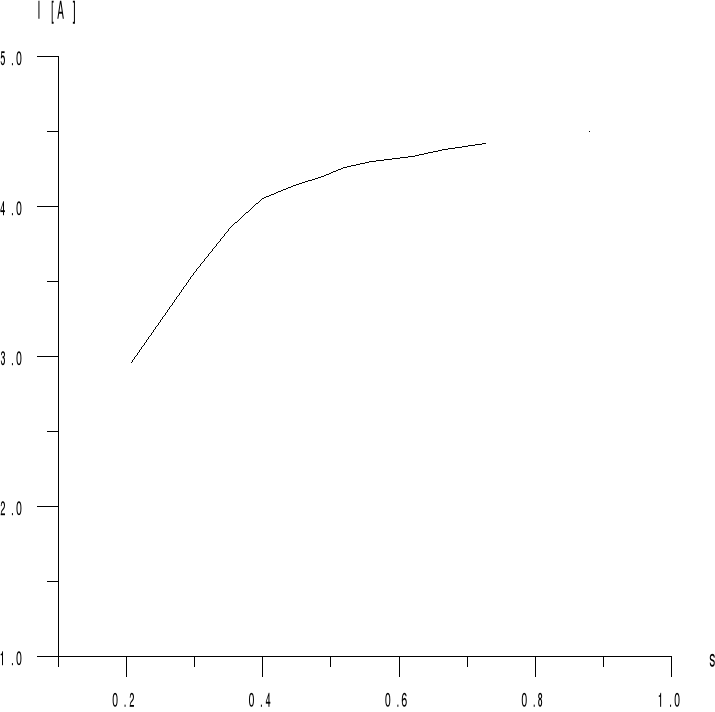

Charakterystyka I=f(s).

c) stojan zasilany symetrycznie z „odwróconą” jedną fazą, wirnik połączony symetrycznie . U=225 V

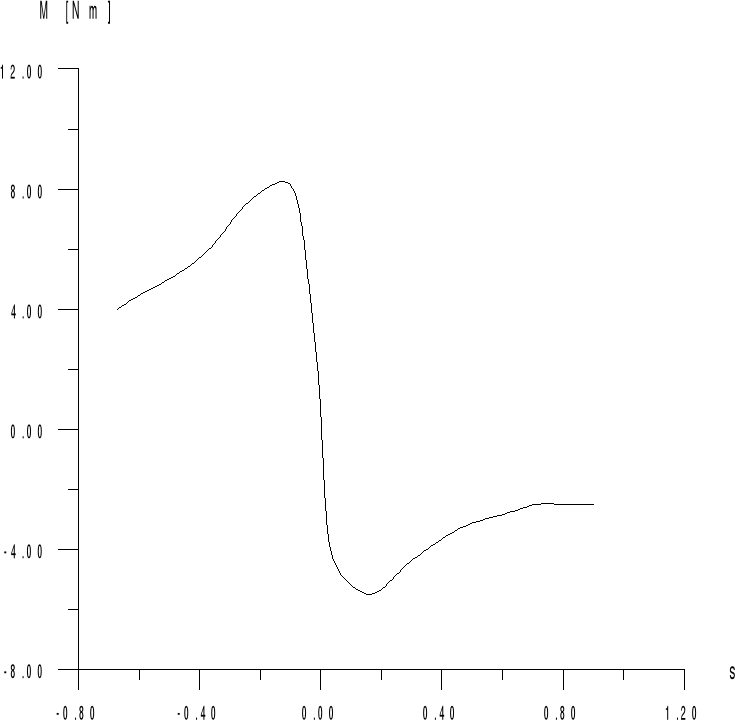

Charakterystyka M.=f(s)

Charakterystyka I=f(s)

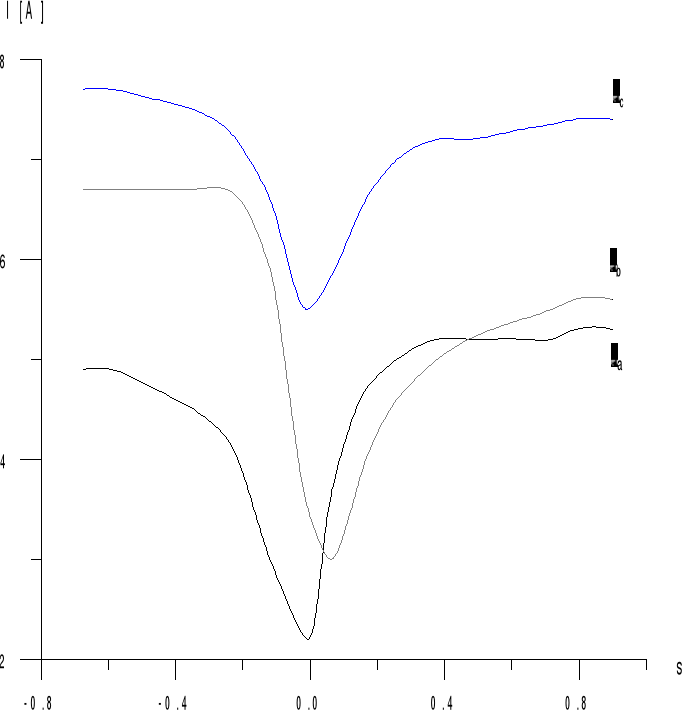

a - wykres dla prądu I_a

b - wykres dla prądu I_b

c - wykres dla prądu I_c

d) przerwa w jednej fazie wirnika

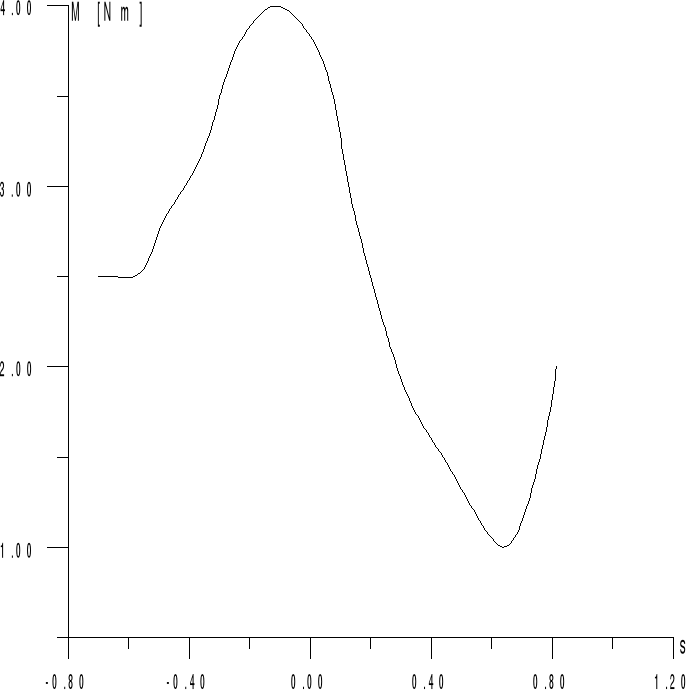

Charakterystyka M.=f(s)

Charakterystyka I=f(s)

Wnioski:

Punkty charakterystyczne tj. moment krytyczny, poślizg krytyczny oraz minimum prądów są w przybliżeniu porównywalne co do wartości z wynikami obliczeń programu komputerowego. Ewentualne rozbieżności mogą wynikać z niedokładności przyrządów pomiarowych oraz popełnionych przez nas błędów odczytu. Wykorzystane w programie komputerowym parametry silnika tj. R, X oraz  mogą także odbiegać nieco od faktycznych wartości. Wyznaczone przez nas charakterystyki zgadzają się z teoretycznymi zależnościami.

---
