Dane	Obliczenia	Wyniki

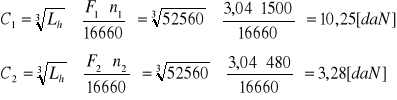

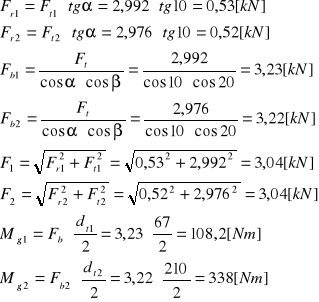

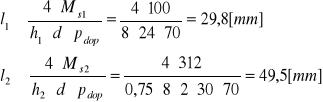

b1=56 [mm] b2=53 [mm] dt1=67 [mm] dt2=210 [mm] α=10 [º] β=20 [°] Ft1=2,992 [kN] Ft2=2,976 [kN] Fr1=0,53 [kN] Fr2=0,52 [kN] Fb1=3,23 [kN] Fb2=3,22 [kN] F1=3,04 [kN] F2=3,04 [kN] Mg1=108,2 [Nm] Mg2=338,1 [Nm] Zgo=600 [MPa] d1=20 [mm] d2=25 [mm] Ms1=100 [Nm] Ms2=312 [Nm] Lh=52560 [godz] F1=3,04 [Nm] F2=3,04 [Nm] N1=1500[^Obr/min] N2=480 [^Obr/min]	Obliczenia wałów. Na materiał wałów przyjmuję stal 40H, dla której: Rm=1100 [MPa]; Re=800 [MPa]; Zgo=600 [MPa] Materiał należy poddać obróbce cieplnej: hartowanie w temperaturze 850ºC, odpuszczanie w temperaturze 60°C. Wyznaczenie długości wałka. B- grubość łożyska (zakładam wstępnie B=20 [mm]) s - odległość wieńca od korpusu (zakładam s=10 [mm]) b - szerokość wieńca Zakładam L1=L2=120 [mm] Wyznaczenie sił działających na wały. Obliczenie reakcji. Wyznaczenie momentów: Od zginania Od skręcania Zredukowany Wyniki obliczeń, oraz wykresy znajdują się w załączniku. Obliczenie średnicy wałka. Wyznaczenie naprężeń dopuszczalnych: Obliczenie średnicy wałka: Wyniki podane w załączniku. Dobór wpustów. Zwiększam średnicę wałka ze względu na występowanie wpustów. Dla danych średnic dobieram odpowiednio wpusty o przekrojach: bxh 8x7 bxh 8x7 Dobieram materiał na wpusty: St6, gdzie pdop=70 [MPa] Długości wpustów wyniosą: Dobieram zatem wpust 8x7x32 oraz dwa wpusty 8x7x50 wg. PN-73/M-85031 Dobór łożysk. Przyjmuję q=3 - dla łożysk tocznych Dobieram łożysko nr 16202 oraz 16205 wg PN-69/M-86100	L=120 [mm] Fr1=0,53 [kN] Fr2=0,52 [kN] Fb1=3,23 [kN] Fb2=3,22 [kN] F1=3,04 [kN] F2=3,04 [kN] Mg1=108,2 [Nm] Mg2=338,1 [Nm] R11=2,422 [kN] R21=0,618 [kN] R12=4,3375 [kN] R21=-1,2975 [kN] d1rz=24 [mm] d2rz=30 [mm] l1=32 [mm] l2=50[mm]

---
