Laboratoria z podstaw Fizyki

Tomasz Kaczor

Tomasz Goździuk

Sprawozdanie z ćwiczenia nr 84

Temat: Wyznaczanie długości fali świetlnej za pomocą siatki dyfrakcyjnej

Wydział Chemiczny Rok I

Data: 02.04.2008

Prowadzący: dr Ewa Oleszkiewicz

Ocena:

1. Cel ćwiczenia:

Celem ćwiczenia jest doświadczalne wyznaczenie stałej d siatki dyfrakcyjnej , oraz dla wyliczonej już stałej , pomiar długości fali świetlnej przepuszcanej przez filtr interferencyjny.

2. Wstęp teoretyczny:

Zestaw przyrządów :

- ława optyczna z podziałką ,

- siatka dyfrakcyjna ,

- ekran ze skalą i szczeliną ,

- monochromator z zasilaczem ,

- filtry interferencyjne ,

- oświetlacz z zasilaczem.

Spójna ( koherentna ) wiązka światła przechodząc przez dwie jednakowe szczeliny ulega na nich ugięciu , dając po przejściu przez szczelinę dwie fale spójne interferujące ze sobą. W wyniku interferencji otrzymuje się na ekranie umieszconym w pewnej odległości za szczelinami jasne i ciemne prążki interferencyjne.

Ćwiczenie , wykorzystuje opisane zjawisko z tą różnicą , że zamiast dwóch znajduje się znacznie więcej jednakowych , równoległych szczelin , których liczba może dochodzić do kilkunastu tysięcy. Tworzą one tak zwaną siatkę dyfrakcyjną.

Fala świetlna po przejściu przez szczeliny interferuje tworząc na ekranie maksima interferencyjne widoczne w postaci prążków ( przede wszystkim I - go rzędu ).

Stałą siatki d ( odległość między środkami każdej pary dwóch sąsiednich szczelin ) obliczamy ze wzorów :

0x01 graphic

Układ pomiarowy:

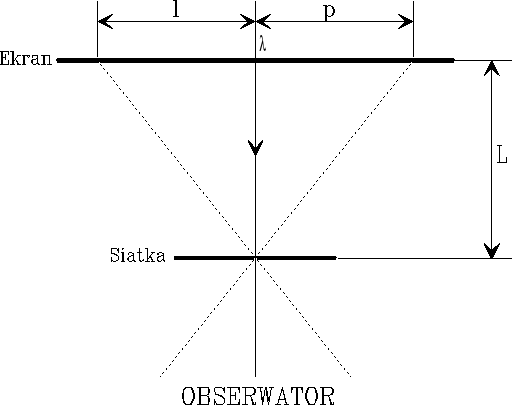

0x01 graphic

W pierwszej części doświadczenia wyznaczamy stałą siatki dyfrakcyjnej , w drugiej przy znanej już stałej d wyznaczamy długość fal przepuszczanych przez filtr interferencyjny.

2. Prezentacja pomiarów i obliczenia:

Wyznaczanie stałej siatki dyfrakcyjnej d.

Pomiary dla filtra interferencyjnego przepuszczającego fale o długośći 600 nm

Odległość L

[cm]

21

26

31

Rząd I

lm [cm]

24,3

24,1

24,0

pm [cm]

25,5

25,6

25,8

Rząd 2

lm [cm]

23,6

23,4

23,2

pm [cm]

26,1

26,4

26,6

Stała siatki d [m]

L - odległość siatki dyfrakcyjnej od ekranu

lm, pm - położenie na tle skali ekranu urojonych obrazów szczeliny tworzonych przez ugięte promienie świetlne

Pomiary dla filtra interferencyjnego przepuszczającego fale o długośći 450 nm

Odległość L

[cm]

16

23

31

Rząd I

lm [cm]

24,4

24,4

24,2

pm [cm]

25,3

25,4

25,4

Rząd 2

lm [cm]

24,1

23,8

23,4

pm [cm]

25,6

26,0

26,2

Rząd 3

lm [cm]

23,8

23,4

22,8

pm [cm]

25,9

26,4

27,2

Stała siatki d [m]

Pomiary dla filtra interferencyjnego przepuszczającego fale o nieznanej długości

Odległość L

[cm]

16

23

31

Rząd I

lm [cm]

24,4

24,2

24,1

pm [cm]

25,4

25,4

25,7

Rząd 2

lm [cm]

24,1

23,6

23,4

pm [cm]

25,7

26,0

26,4

Szerokośc czynna siatki S wynosi 2,5x2,5 cm

3. Analiza dokładności.

3.1 Wyznaczanie stałej siatki.

Obliczamy d dla wszystkich wyliczonych stałych :

d1 = d2 = d3 = dśred - d = 3568,652 - 3570,62 = 1,968 [ nm ]

d4 = dśred - d4 = 3568,652 - 3550,3 = 18,352 [ nm ]

d5 = dśred - d5 = 3568,652 - 3581,1 = 12,448 [ nm ]

Odchylenie standardowe średniej wynosi :

0x01 graphic

Korzystając z metody Studenta - Fishera określania błędów małej serii pomiarów i przyjmując w niej przedział ufności 0,95 zapisujemy wynik pomiaru w postaci :

0x01 graphic

3.2 Wyznaczanie długości fali świetlnej.

Obliczamy wartości średnie długości fali przepuszczanych przez filtr zielony i czerwony :

0x01 graphic

Dalej postępujemy analogocznie do 3.1 :

filtr zielony : 0x01 graphic

filtr czerwony : 0x01 graphic

Odchylenie standardowe średniej :

0x01 graphic

Korzystając z metody Studenta Fishera i przyjmując =0,95 i N=2 :

0x01 graphic

4. Uwagi i wnioski.

4.1 W pomiarach służących wyznaczeniu stałej siatki dyfrakcyjnej możemy zauważyć , iż jeden z wyników znacznie odbiega od pozostałych. Może to być spowodowane jakimś nieprzewidzianym błędem grubym. Pozostałe wyniki pomiarów mieszczą się w granicach błędu.

4.2 Przy wyznaczaniu długości fali świetlnej występuje duża tolerancja błędu co jest spowodowane wykonaniem małej ( dwa ) ilości pomiarów.

4.3 Światło przechodzące przez filtry miało dużo gorsze parametry niż światło pochodzące

ze spekola.
