Zastosowanie interfejsu IEC-625

do pomiaru wzorcowych konduktywnoci.

Celem wiczenia jest pomiar konduktywnoci dla prbki miedzi przy uyciu cyfrowego ukadu pomiarowego, na ktry skada si ukad pomiarowy analogowy, system komunikacji oraz blok programujco - sterujcy, ktrym jest komputer.

Komunikacja ukadu pomiarowego z komputerem odbywa si za porednictwem interfejsw. Najpopularniejszym i najczciej stosowanym jest interfejs rwnolegy IEC-625.

Zautomatyzowany laboratoryjny ukad pomiarowy do pomiaru konduktywnoci jest zbudowany z urzdze, ktre poprzez system interfejsu mog komunikowa si z komputerem. trzymuj one informacje o przebiegu procesu pomiaru, czyli o jego inicjacji, zmianie konfiguracji podcze punktw pomiarowych, koca rejestracji itp..

Ukad laboratoryjny do pomiaru konduktywnoci:

0x01 graphic

Schemat montaowy ukadu do pomiaru konduktywnoci:

0x01 graphic

W trakcie procesu pomiaru wartoci napi UN1, UX1, UN2, UX2, s rejestrowane przez komputer. Na ich podstawie wyliczone s poszczeglne wartoci rezystancji i konduktancji.

Rezystancja RX1 wyliczana jest na podstawie wzoru:

0x01 graphic

gdzie:

UX1 - warto zmierzonego napicia na RX

UN1 - warto zmierzonego napicia na RN

RN - warto oporu wzorcowego 0.001.

Rezystancja RX2 - wedug wzoru:

0x01 graphic

gdzie:

UX2 - warto zmierzonego napicia na RX

UN2 - warto zmierzonego napicia na RN

RN - warto oporu wzorcowego 0.001.

Wzr na rezystancj redni RX ma posta:

0x01 graphic

gdzie wzory na RX1 i RX2 zostay podane wyej.

Rezystancja R20 wyliczana jest ze wzoru:

0x01 graphic

gdzie:

R20 - warto rezystancji RX przeliczona na temperatur 20C, w przypadku

gdy temperatura prbki w trakcie trwania pomiaru rna jest od 20C

r - temperaturowy wspczynnik rezystancji.

Rezystancja rednia z n pomiarw Rr wyliczana jest na podstawie wzoru:

0x01 graphic

Konduktancja  jednego pomiaru wyliczana jest na podstawie wzoru:

0x01 graphic

gdzie:

l - dugo danej prbki

s - przekrj danej prbki.

Konduktancja rednia r z n pomiarw wyliczona jest ze wzoru:

0x01 graphic

Odchylenie standardowe pomiaru rezystancji SR z n pomiarw wedug wzoru:

0x01 graphic

Przykadowe obliczenia sprawdzajce:

Korzystajc z wyej wymienionych wzorw sprawdziymy pomiar numer 2 w pierwszej serii pomiarw, natomiast z drugiej serii - pomiar numer 4 i 9.

1. Pierwsza seria (pomiar 2):

UN1 = 0.0161V

UX1 = 0.001V

UN2 = 0.0157V

UX2 = 0.0012V

l = 0.575m

s = 0.00015m2

wyliczona rezystancja RX1:

0x01 graphic

rezystancja odczytana z tabeli pomiarowej:

RX1 = 6.1414"10-5

wyliczona rezystancja RX2:

0x01 graphic

rezystancja odczytana z tabeli pomiarowej:

RX2 = 7.3436"10-5

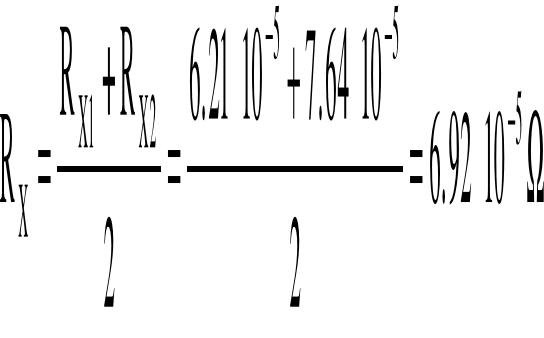

wyliczona rezystancja RX:

0x01 graphic

rezystancja odczytana z tabeli pomiarowej:

RX = 6.7425"10-5

wyliczona rezystancja R20:

0x01 graphic

rezystancja odczytana z tabeli pomiarowej:

R20 = 6.6891"10-5

wyliczona konduktancja :

0x01 graphic

konduktancja odczytana z tabeli pomiarowej:

 = 5.7307"10-5 1/m

2. Druga seria:

a. pomiar 4:

UN1 = 0.0162V

UX1 = 0.001V

UN2 = 0.0155V

UX2 = 0.0012V

l = 0.575m

s = 0.00015m2

wyliczone

odczytane

RX1

6.17"10-5

6.0531"10-5

RX2

7.74"10-5

7.4646"10-5

RX

6.95"10-5

6.7589"10-5

R20

6.89"10-5

6.7054"10-5



5.56"1071/m

5.7168"1071/m

b. pomiar 9:

UN1 = 0.0163V

UX1 = 0.001V

UN2 = 0.0156V

UX2 = 0.0012V

l = 0.575m

s = 0.00015m2

wyliczone

odczytane

RX1

6.13"10-5

6.1501"10-5

RX2

7.69"10-5

7.4216"10-5

RX

6.91"10-5

6.7858"10-5

R20

6.85"10-5

6.7321"10-5



5.59"1071/m

5.6941"1071/m

WNIOSKI:

W wiczeniu tym pomiar rezystancji i konduktywnoci dla prbki miedzi dokonywaymy za pomoc zautomatyzowanego ukadu pomiarowego z wykorzystaniem programu komputerowego KONDUKT.EXE przeznaczonego specjalnie do tego celu.

Naszym zadaniem byo tylko:

ustawienie wartoci pocztkowych (tzn. wprowadzenie parametrw prbki i parametrw wzorca)

podanie liczby pomiarw n

zaczenie rda prdowego i napiciowego

zmiana Uk tak aby uzyska minimaln warto wskazywan przez wskanik zera

zmiana polaryzacji.

Porwnujc wartoci obliczone przez nas z wartociami otrzymanymi z komputera mona zauwazy tylko niewielkie rnice. Rnice midzy pomiarami moemy zaobserwowa dopiero od szstego miejsca po przecinku.
