POLITECHNIKA WROCŁAWSKA INSTYTUT TECHNIKI CIEPLNEJ I MECHANIKI PŁYNÓW |
|||||
Temat: Pomiar agregatu grzewczego |
|||||
|
|||||
|
|
|
|
|
|
Cel ćwiczenia :
Celem ćwiczenia jest sporządzenie bilansu cieplnego agregatu grzewczego, który zasilany jest paliwem - olejem opałowym.
2. Schemat stanowiska pomiarowego .
3. tabela pomiarów i wyników obliczeń.
Wielkość |
Ociążenie I |
Obciążenie II |
Obciążenie III |
||||||||||||||
τ |
[min] |
3 |
3 |
3 |
|||||||||||||
Δpal |
[kg] |
0,4 |
0,25 |
0,30 |
|||||||||||||
ΔMpal |
[kg/h] |
8 |
5 |
6 |
|||||||||||||
ppal |
[bar] |
3,8 |
4,8 |
6 |
|||||||||||||
tspal |
[°C] |
389 |
399 |
409 |
415 |
439 |
445 |
449 |
452 |
462 |
472 |
474 |
496 |
||||
Średnia tspal |
[°C] |
403 |
446,25 |
476 |
|||||||||||||
Przyrząd pomiarowy |
Orsat |
Orsat |
Orsat |
||||||||||||||
CO2 |
[%] |
6 |
7,1 |
8,1 |
|||||||||||||
O2 |
[%] |
9,8 |
8,1 |
9,9 |
|||||||||||||
tpg |
[°C] |
67 |
68 |
70 |
72 |
80 |
82 |
84 |
85 |
93 |
95 |
96 |
97 |
||||
psp |
[mmH2O] |
1,4 |
1,4 |
1,6 |
|||||||||||||
Średnia tpg |
[°C] |
69,25 |
82,75 |
95,25 |
|||||||||||||
cp |
[kJ/kgK] |
1,005 |
1,005 |
1,005 |
|||||||||||||
ρ |
[kg/m3] |
1,0092 |
0,9709 |
0,9380 |
|||||||||||||
Lp
|
R[mm] |
h[mm]H2O H |
wi[m/s] H |
h[mm]H2O H |
wi[m/s] H |
h[mm]H2O H |
wi[m/s] H |
||||||||||
1 |
228,2 |
5,7 |
10,50 |
6,1 |
11,07 |
6,9 |
11,98 |
||||||||||
2 |
176,8 |
5,6 |
10,41 |
6,5 |
11,43 |
7,2 |
12,24 |
||||||||||
3 |
102,1 |
5,0 |
10,59 |
7,5 |
12,28 |
7,0 |
12,07 |
||||||||||
4 |
102,1 |
6,6 |
11,30 |
7,1 |
11,95 |
7,5 |
12,49 |
||||||||||
5 |
176,8 |
7,0 |
11,64 |
6,5 |
11,43 |
7,7 |
12,66 |
||||||||||
6 |
228,2 |
5,7 |
10,50 |
6,1 |
11,07 |
6,9 |
11,98 |
||||||||||
Pd |
1 2 3 4 5 6 śr. |
Pa
|
55,92 |
59,84 |
67,69 |
||||||||||||
|
|
|
54,94 |
63,76 |
70,63 |
||||||||||||
|
|
|
56,89 |
73,57 |
68,67 |
||||||||||||
|
|
|
64,75 |
69,65 |
73,57 |
||||||||||||
|
|
|
68,67 |
63,76 |
75,54 |
||||||||||||
|
|
|
55,92 |
59,84 |
67,69 |
||||||||||||
|
|
|
59,51 |
65,07 |
70,63 |
||||||||||||
wpgśr |
[m/s] |
10,89 |
11,63 |
12,29 |
|||||||||||||
ρpg |
[kg/m3] |
1,014 |
0,97 |
0,94 |
Parametry wyliczone
|
Symbol
|
Jednostka
|
Stopień obciążenia |
||
|
|
|
I |
II |
III |
Strumień ciepła dostarczony z paliwem |
|
kW |
102,22 |
63,89 |
76,67 |
Wydajność cieplna agregatu |
|
kW |
29,50 |
37,87 |
45,78 |
Strata wylotowa (kominowa) |
|
% |
36,39 |
34,77 |
33,08 |
Sprawność cieplna agregatu |
|
% |
28,86 |
59,28 |
59,72 |
Jednostkowe zużycie paliwa |
|
kg/kJ |
0,000075 |
0,000037 |
0,000036 |
Reszta strat |
|
% |
34,76 |
5,97 |
7,22 |
Współczynnik nadmiaru powietrza |
|
- |
1,88 |
1,63 |
1,60 |
Stopień obciążenia
|
|
- |
0,567 |
0,728 |
0,880 |
Natężenie przepływu gorącego pow. |
|
m3/s |
0,53 |
0,57 |
0,60 |
|
Temperatura otoczenia |
tb |
°C |
22 |
Ciśnienie otoczenia |
pot |
Pa |
99190 |
Wysokość ciśnienia otoczenia |
ht |
mmHg |
744 |
Wartość opałowa oleju napędowego |
Qwr |
MJ/kg |
46 |
Ciepło właściwe |
cp |
J/(kg K) |
1005 |
Współ. rozszerzalności liniowej mosiądzu |
α |
1/°C |
0,0000188 |
Współ. rozszerzalności objętościowej rtęci |
β |
1/°C |
0,00018 |
Gęstość wody |
ρH2O |
kg/m3 |
1000 |
Gęstość rtęci |
ρHg |
kg/m3 |
13550 |
Stała gazowa dla powietrza |
R |
J/(kg*K) |
287 |
Średnica rury |
Dw |
m |
0,25 |
Strumień ciepła agregatu |
Qn |
kW |
52 |
l1-6 |
228,2 |
mm |
l2-5 |
176,8 |
mm |
l3-4 |
102,1 |
mm |
4. Wzory obliczeniowe .
Strumień ciepła dostarczonego z paliwem
ilość paliwa zużywana w jednostce czasu [kg/s]
wartość opałowa oleju napędowego 46 [MJ/kg]
Wydajność cieplna agregatu
gdzie :
natężenie przepływu powietrza ogrzewanego w agregacie [m3/s] ,
gęstość powietrza w temperaturze tpg przy ciśnieniu otoczenia pot [kg/m3] ,
ciepło właściwe powietrza równe 1,005 [J/kgK] ,
temperatura powietrza gorącego [°C] ,
temperatura powietrza na wlocie do agregatu [°C] .
Natężenie przepływu powietrza gorącego
- pole przekroju przepływowego rury
wpg - prędkość przepływu powietrza gorącego
Pd - ciśnienie dynamiczne
ρpg - gęstość powietrza gorącego [kg/m3]
P = Po
Strata wylotowa (kominowa) Sk
współczynnik wzoru Siegerta w zależności od CO2 w spalinach
Sprawność cieplna agregatu
Jednostkowe zużycie paliwa
Reszta strat
Liczba nadmiaru powietrza
objętościowy udział tlenu w gazach spalinowych
5. Przykładowe obliczenia :
- dla obciążenia I

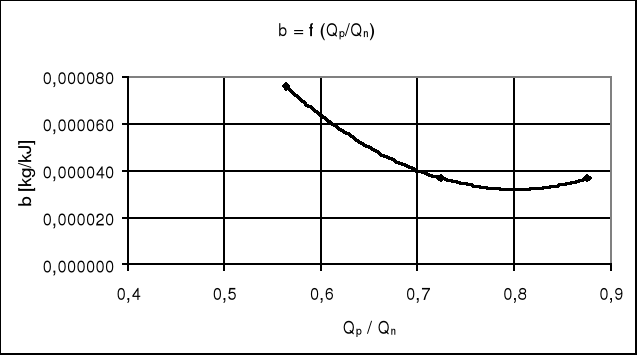

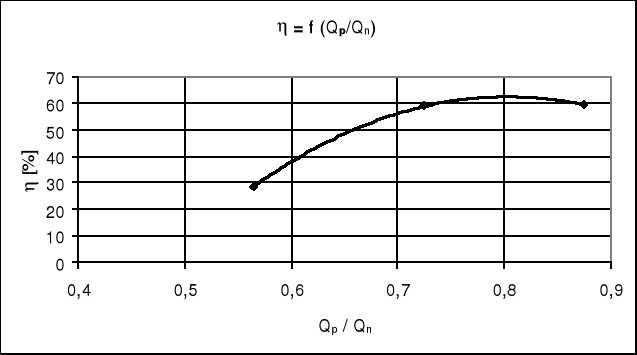

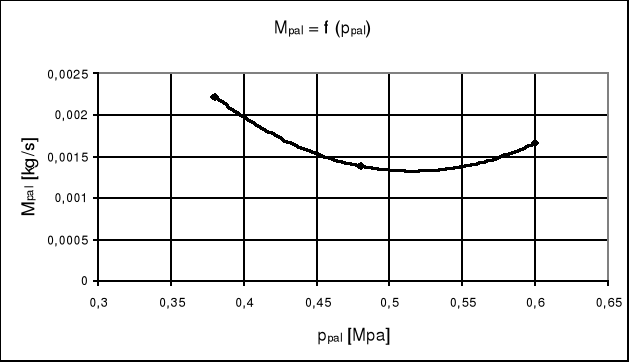

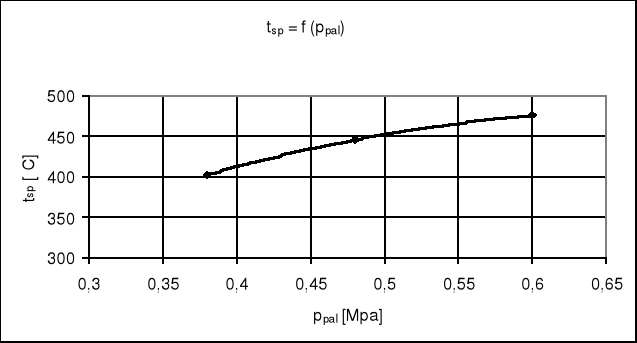

6. Wykresy :
7. Wnioski :
Obiektem badań jest agregat grzewczy, który stosuje się do podgrzewania powietrza. Agregat grzewczy wykorzystuje się w halach fabrycznych czy widowiskowych lub także do zastosowania w procesach suszenia tam, gdzie gorące powietrze może być użyte jako czynnik suszący. Przepływ powietrza
i spalin odbywa się przy pomocy wentylatora, który z kolei napędzany jest silnikiem elektrycznym, silnik ten napędza również pompę paliwową. Spalanie paliwa zachodzi w palniku umieszczonym w komorze spalania z komory spaliny przepływają przez usytuowany koncentrycznie wokół komory spalania przeponowy wymiennik ciepła i kanałem spalinowym odprowadzane są do atmosfery. Powietrze nagrzewa się omywając gorące ściany przeponowego wymiennika ciepła oraz komory spalania.
Przeprowadzone pomiary wykazały między innymi jak zmienia się zużycie paliwa przy różnych obciążeniach cieplnych agregatu. Po wyznaczeniu charakterystyki sprawności można określić przy jakim obciążeniu sprawność jest największa, a zatem jakie są optymalne parametry użytkowania tego urządzenia. Sprawność agregatu przy wzroście obciążenia wzrasta. Równocześnie wartości średniej prędkości powietrza w miarę wzrostu obciążenia ulega wzrostowi.
