Elektronika- Przetworniki cyfrowo-analogowe.DOC, Wydz. E i A Grupa I_


Laboratorium Elektroniki

Przetworniki cyfrowo-analogowe.

1. Wstp.

Celem wiczenia jest poznanie budowy, poznanie rodzajów przetworników C/A oraz wyznaczenie czasu przetwarzania, charakterystyki przejciowej UWY=f(UWE). Okreli czstotliwo przy której ukad przestaje pracowa.

2.Przebieg wiczenia.

A. Schemat do wyznaczania czasu przetwarzania w przetwornikach:

B. Przebiegi czasowe napi:

Dla przetwornika C/A z ukadem scalonym DAC808.

Czas przetwarzania dla przetwornika wynosi TP=0.2ms.

Dla przetwornika C/A z sieci rezystorów o wartociach wagowych:

Czas przetwarzania TP=1.35ms.

C. Wyznaczanie charakterystyk UWY=f(UWE):

Przetwornik A/C z sieci rezystorów R/2R.

E0

[V]

UWY

[V]

UWE

[bit]

UWY

[V]

Rezyst.

LSB MSB

5

9.92

11111110

0.03

10000000

5

9.88

11111100

0.066

01000000

5

9.64

11111000

0.139

00100000

5

9.36

11110000

0.283

00010000

5

8.8

11100000

0.57

00001000

5

7.53

11000000

1.149

00000100

5

4.92

10000000

2.29

00000010

5

0

00000000

4.607

00000001

0x01 graphic

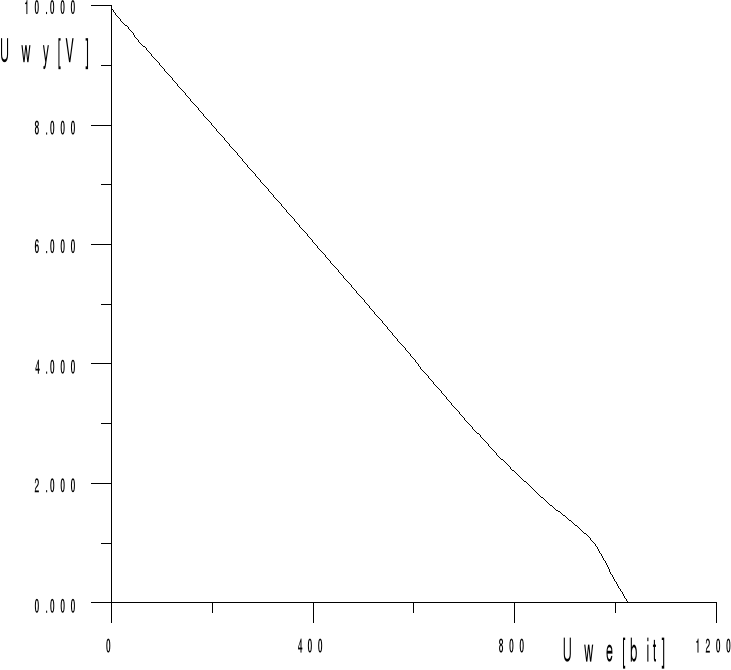

Przetwornik C/A z sieci rezystorów o wartociach wagowych:

Przy U=10V; R=1k; I=1mA.

I

[mA]

UWY

[V]

Rezyst

LSB MSB

1

0.009

1111111111

1

0.034

0111111111

1

0.083

0011111111

1

0.132

0001111111

1

0.23

0000111111

1

0.476

0000011111

1

0.974

0000001111

1

1.471

0000000111

1

2.463

0000000011

1

4.949

0000000001

1

9.945

0000000000

0x01 graphic

3.Wnioski.

Odtwarzanie danej wielkoci na podstawie pomierzonych wartoci numerycznych (np. kod binarny) nazywamy przetwarzaniem cyfrowo-analogowym.

Mona wyróni trzy metody przetwarzania C/A:

metoda przetwarzania impulsów na pojedyncze przyrosty wielkoci cigej,

metoda przetwarzania kodu na sum prdów lub napi,

metoda sprzenia zwrotnego z przetwornikiem A/C.

W naszym wiczeniu wykorzystalimy przetworniki z sumowaniem napi zrealizowany na oporowej matrycy przeczajcej. Przy zastosowaniu tranzystorów jako elementów przeczajcych uzyskuje si mae wymiary i ciar przetwornika. Kod cyfrowy steruje elementami przeczajcymi, zadajcymi wartoci napi, w wzach matrycy dekodujcej, które musi zrealizowa zaleno U=mnN, gdzie mn=const nazywany skal przetwarzania.

Ukad zrealizowany na ukadzie scalonym DAC 808 róni si szybkoci przetwarzania od przetwornika z sieci rezystorów o wartociach wagowych. Otrzymany czas przetwarzania przetwornika z DAC 808 róni si od podanego w katalogu prawie rzdem wielkoci. Spowodowane jest to zastosowaniem w ukadzie wzm. operacyjnych, które wprowadzaj ten bd. W przetworniku z sieci rezystorów pomiar czasu przetwarzania zosta dokonany przy f=90kHz. Powyej 100kHz przetwornik nie przetwarza ju dokadnie wartoci i mona uwaa t czstotliwo za graniczn. Przetwornik z sieci rezystorów R/2R charakteryzuje si dokadnoci 0,1% i szybkoci przetwarzania rzdu 106. Przetworniki te róni si rozdzielczoci. Przetwornik z sieci R/2R to 8-bitowy, a z sieci rezystorów wagowych 10-bitowy. Sporzdzone charakterystyki dla przetworników z sieci rezystorów zblione s do charakterystyk idealnych, bdu nieliniowoci nie mona odczyta. Niewielkie zakrzywienie charakterystyk na kocu spowodowane s bdami spowodowanymi podczas pomiaru (zy odczyt z miernika, zachwianie stabilnoci prdowej).

Ogólnie wiczenie przebiego zgodnie z zaoeniami teoretycznymi.
