Laboratorium energoelektroniki.

TEMAT:

Dwukierunkowe prostowniki niesterowane.

wykonali:

ocena:

Schematy pomiarowe:

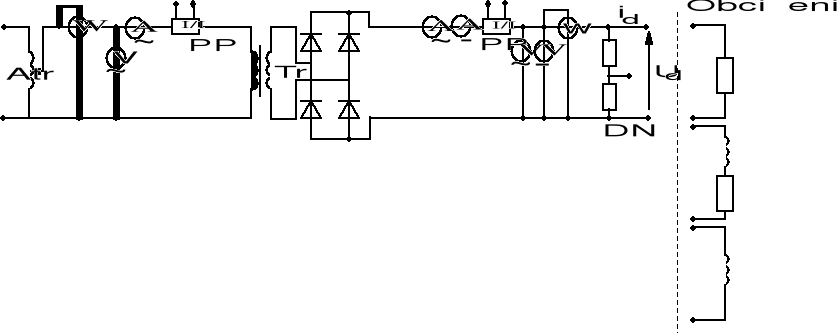

Ukad pomiarowy prostownika dwufazowego:

0x01 graphic

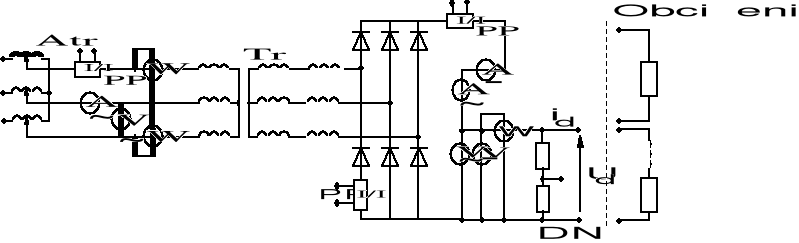

Ukad pomiarowy prostownika tr�jfazowego:

Tabela 1.1. Wartoci zmierzone (2-fazowy):

Obcienie	I₁	I₂	I₃	U₁	U₂	U₃	P₁	P₂
	A	A	A	V	V	V	W	W
R	2,1	3,6	3,1	150	80	60	366	290
RL	1,9	3,3	3,1	150	165	60	303	290

Tabela 2.1.Wartoci zmierzone (3-fazowy):

Obcienie	I₁	I₂	I₃	U₁	U₂	U₃	P₁	P₂
	A	A	A	V	V	V	W	W
R	2	4,3	4,4	135	100	90	531	430
RL	2	4,2	4,3	135	100	90	522	420

Tabela 1.2. Wielkoci obliczone. (2-fazowy):

k_u	k_i	K_u	K_i	p	Pobl wt�rne	Pobl pierw.	Fp	Fw	Pobc tr	I_Dmax	I_Dœr	I_Dsk
------	------	------	------	------	W	W	------	------	W	A	A	A
1,33	1,16	0,97	0,8	0,88	288	315	1,16	0,5	445,5	5	3,1	3,6

Tabela 1.3. Wielkoci obliczone. (2-fazowy):

k_u	k_i	K_u	K_i	p	Pobl wt�rne	Pobl pierw.	Fp	Fw	Pobc tr	I_Dmax	I_Dœr	I_Dsk
------	------	------	------	------	W	W	------	------	W	A	A	A
2,75	1,06	1,94	0,75	2,56	544,5	285	1,06	0,26	687	4,66	3,1	3,63

Tabela 2.2. Wielkoci obliczone. (3-fazowy):

k_u	k_i	K_u	K_i	p	Pobl wt�rne	Pobl pierw.	Fp	Fw	Pobc tr	I_Dmax	I_Dœr	I_Dsk
------	------	------	------	------	W	W	------	------	W	A	A	A
1,11	0,97	0,39	0,34	0,48	430	170	3,12	0,33	730	6,08	4,4	4,3

Tabela 2.3. Wielkoci obliczone. (3-fazowy):

k_u	k_i	K_u	K_i	p	Pobl wt�rne	Pobl pierw.	Fp	Fw	Pobc tr	I_Dmax	I_Dœr	I_Dsk
------	------	------	------	------	W	W	------	------	W	A	A	A
1,11	0,97	0,39	0,34	0,48	420	170	3,07	0,41	715	5,9	4,3	4,2

Wnioski:

Celem wiczenia byo zbadanie dwukierunkowych prostownik�w niesterowanych dwufazowych i tr�jfazowych z obcieniem : rezystancyjnym, rezystancyjno - indukcyjnym oraz rezystancyjno - indukcyjnym z dawikami sieciowymi. Dla tych ukad�w naleao zmierzy wartoci napi i prd�w, a take zarejestrowa ich odpowiednie przebiegi. Na ich podstawie mona stwierdzi, e :

przy obcieniu rezystancyjnym, dla prostownika dwufazowego, napicia i prdy obcienia s ze sob w fazie,a take nie obserwujemy tutaj zjawiska komutacji,

przy tym samym obcieniu, ale w przypadku prostownika tr�jfazowego napicia i prdy s wzgldem siebie przesunite, a take w jednym okresie prdu mieci si 6 puls�w napicia obcienia,

przy obcieniu rezystancyjno - indukcyjnym, dla prostownika dwufazowego, prdy i napicia obcienia nie s ze sob w fazie, wystpuje tutaj bardzo wyrazne zjawisko komutacji,

dla prostownika tr�jfazowego z obcieniem RL obserwujemy podobne przebiegi jak z obcieniem R za takim wyjtkiem, e w pierwszym przypadku przebieg prdu ma ksztat zbliony do przebiegu prostoktnego, wystpuje zjawisko komutacji,

przy obcieniu RL z dawikami sieciowymi,dla prostownika 3-fazowego, mona dokadnie zaobserwowa wpyw dawik�w na czas komutacji ; w naszym przypadku wynosi on 4.8 ms dla ukadu z dawikami i ok. 20 ms bez dawik�w.

Na podstawie tych obserwacji stwierdzamy, e kt komutacji zaley wprostproporcjonalnie od zadanej indukcyjnoci (im L ronie tym bardziej powiksza si kt komutacji ), a take od prdu ( I ronie i kt komutacji te ronie ).
