Semestr II Grupa: II

Wydział Budowy Maszyn

Studia Dzienne Magisterskie

Godz: 14 - 16

Ćwiczenie nr 4

Temat: Koła zębate

Cechy charakterystyczne

• Dokładność kinematyczna

• Płynność pracy

• Przyleganie zębów

Dokładność kinematyczna - stałość położenia - sposób pracy przekładni

Zmiany makro - bardzo mała sinusoida - świadczy to o bardzo dużej dokładności

Płynność pracy - ze względów wytrzymałościowych płynność pracy powinna być jak największa co znaczne zwiększy żywotność danych przekładni.

Przyleganie zębów - im większa powierzchnia przylegania zębów, tym

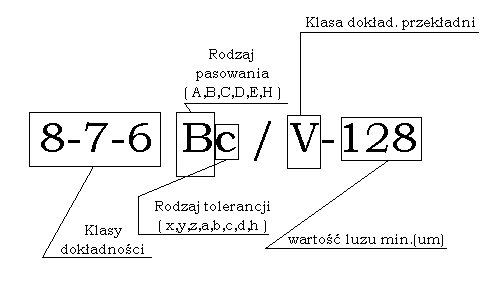

Oznaczenia kół zębatych

Rodzaj Pasowania	Rodzaj tolerancji	Klasa dokładności odległości	Klasa dokładności płynności
A	a	VI	3-12
B	b	V	3-11
C	c	IV	3-9
D	d	III	3-8
E	e	II	3-7
H	h	I	3-7

Odchyłka grubości zęba

Dane do zadania:

Z = 17 , /M/ = 4 , α = 20^o , 7-7-8B

Ecr - grubość zęba

Scr- zaobserwowana grubość zęba

Sc - wartość nominalna grubości zęba

Nominalna grubość zęba

Odległość stałej cięciwy pomiarowej od wierzchołka zęba

Liczbę zębów Z-3 objętych pomiarem oblicza się ze wzoru

Bicie promieniowe uzębienia

W pomiarach bicia promieniowego uzębienia często wykorzystuje się końcówki.

1	0		11	-18		21	-44		31	-44		41	-1
2	-8		12	-30		22	-47		32	-44		42	-10
3	-4		13	-24		23	-47		33	-23		43	-12
4	-9		14	-26		24	-51		34	-22		44	-10
5	-6		15	-38		25	-38		35	-25		45	-11
6	-5		16	-32		26	-33		36	-27		46	-16
7	-6		17	-38		27	-31		37	-14		47	-42
8	-9		18	-50		28	-40		38	-10		48	-22
9	-14		19	-29		29	-42		39	+1		49	-15
10	-25		20	-40		30	-43		40	-10		50	-9

Różnica pomiędzy H_max ,a H_min = F_rr

F_rr = 98μm - jest to 10 klasa dokładności

d < 125 - z tego wynika że koło zębate jest 7 klasy

Odchyłki długości pomiarowej:

W celu wyznaczenia odchyłek długości pomiarowej koła zębatego o 17 zębach wykonujemy 17 pomiarów .

Z długością pomiarową są związane następujące odchyłki

- nierówność długości pomiarowej F_vWr

• odchyłka długości pomiarowej E_Wr

• odchyłka średniej długości pomiarowej E_Wmr

Pomiar wykonujemy dla liczby zębów _zw = 3

Nierówność długości pomiarowej:

F_vWr = W_rmax - W_rmin F_vw = 22μm

F_vWr = 31,419 - 31,391 = 0,028 = 28μm

= 3,76 ( 7,85 + 0,255 + 0,273 ) = 31,501

Odchyłka długości pomiarowej

E_Wr = Wr - W E_ws = -110μm

E_{Wr min} = 31,391 - 31,501 = - 0,110

E_Wrmax = 31,419 - 31,501 = - 0,082

Ewms = -110 - 9 = 119μm

Odchyłka średniej długości pomiarowej

E_Wmr = W_mV - W

E_Wmr = 31,407 - 31,501 = - 0,097

E_wmi = E_wms - T_Wm T_Wm = 60μm

E_wmi = - 119 - 60 = - 179μm

E_cs = - 120

E_ci = E_cs - T_c T_c = 90

E_ci = - 120 - 90 = - 210μm

E_wi = E_ws - T_w T_w = 80

E_wi = - 110 - 80 = - 190μm

Pomiar odchyłek podziałki obwodowej

• nierównomierność podziałek - f_vptr

• Liczba podziałek - k

f_vptr = > 1,6 ( fpt )

Fpt = 20

Fp = 29μm

k = 5

---
