Nazwisko i Imię:

Piotr Wąsek

Wydział :

MiIM / IV

Grupa:

3

Temat:

Badania hartowności stali konstrukcyjnych

Data:

30.04.1999

Ocena:

Cel ćwiczenia:

Zbadanie hartowności stali konstrukcyjnej (metodą Jominyego) zapoznanie się ze sposobem wykorzystania danych o hartowności przy doborze stali na części maszyn oraz w praktyce obróbki cieplnej.

Wprowadzenie teoretyczne:

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Hartowność jest to zdolność materiału do tworzenia struktury martenzytycznej. Hartowaniem nazywamy prowadzoną do powstania struktury martenzytycznej lub bainitycznej. Polega na nagrzaniu materiału do pewnej temperatury, a następnie szybkim chłodzeniu.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0,008 0,77 2,11 %C

Przemiana martenzytyczna.

Przemiana ta jest również bezdyfuzyjną przemianą austenitu. Martenzytem nazywamy przesycony roztwór węgla w żelazie α. W układzie Fe - C przemiana przebiega jednokierunkowo. Siłę napędową przemiany martenzytycznej jest różnica energii swobodnej pomiędzy austenitem a martenzytem. Warunkiem zajścia tej przemiany jest chłodzenie z taką prędkością aby nie uległ wcześniej przemianie w perlit lub bainit.

Na podstawie badań mikroskopowych martenzyt można podzielić na :

Typ martenzytu jest związany z mechanizmem jego powstawania i zależy od : składu chemicznego , temp. otoczenia . Martenzyt cechuje duża twardość i mała ciągliwość.

Hartowanie polega na nagrzaniu:

Dla stali nadeutektycznych nie jest konieczne dopuszczenie do nagrzania powyżej linii AC3 .

Ocena hartowności może być oparta na:

Jako kryterium zahartowania przyjmuje się obecnie w środku pręta co najmniej 50% martenzytu.

Wyniki wpływające na hartowność

Metody określania hartowności

  1. Metoda próbnego hartowania - polega na pojedynczych próbach hartowania serii próbek różniących się wielkości przekroju. Pozwala przewidywać wyniki obróbki cieplnej stali.

  2. Próba hartowania od czoła - pozwala przeprowadzić ocenę hartowności na podstawie wyników badań jednej próbki o prostym cylindrycznym kształcie, bez konieczności jej przecinania. Próba polega na zahartowaniu próbki, zeszlifowaniu warstwy o grubości około 0,4 mm, a następnie pomiarze twardości w funkcji od czasu.

  3. Za pomocą wykresu CTPo

  4. Metoda rachunkowa

Zestawienie wyników:

Odległość od czoła

[mm]

Twardość

[HRC]

Odległość od czoła

[mm]

Twardość

[HRC]

1,5

3,0

5,0

7,0

9,0

11

13

15

20

25

30

35

59

56

54

54

54

51

53

54

46

43

40

39

40

45

50

55

60

65

70

75

80

85

90

38

37

36

29

26

24

22,5

23

22

22

22

0x08 graphic

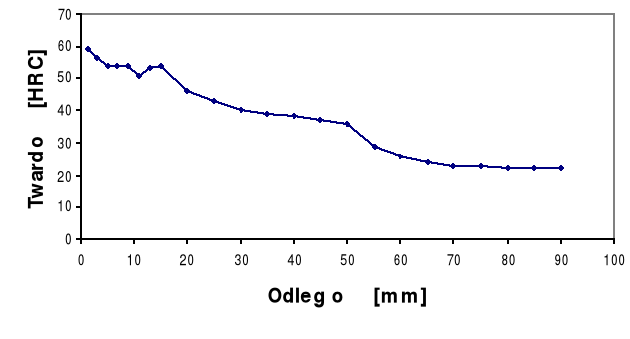

Sporządzenie wykresu zależności twardości od odległości od czoła.

Na wykresie zauważamy spadek twardości zahartowanego materiału wraz ze zwiększaniem się odległości od czoła próbki. Wykres jest tylko zbliżony kształtem do paraboli. Może to wynikać z nieumiejętności wykonanie pomiaru. Wartość twardości zahartowanej próbki zmienia się tylko na długości 70, stąd wniosek, że dalej nie została ona zahartowana.

Wykonanie ćwiczenia :

  1. Materiał do badań - 40H o składzie 0,4%C, 10% Cr, 0,7% Mn, 0,25% Si, 0,039% S.

  2. Hartowanie przeprowadzamy w temp. 850 0C, austenityzujemy przez około 30 minut.

  3. Na podstawie wykonanej próbie hartowania od czoła określimy wartość idealnej średnicy krytycznej.

Metodą analityczną Crossmana, obliczymy wartości Dn na podstawie składu chemicznego, przyjmując wielość ziarna austenitu N jako 6 i 10.

0x01 graphic

0x01 graphic
-jest to współczynnik zależny od wielkości ziarna austenitu

N - nr klasy ziarna w skali ASTM

%C - zawartość procentowa węgla

Dla 0x01 graphic

0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

Dla 0x01 graphic

0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

Współczynniki hartowności pierwiastków :

f=1±ax

a - stała empiryczna uwzględniająca siłę wpływu danego pierwiastka

x - koncentracja pierwiastka stopowego w %

fCr = 1 + 2,16 % Cr = 1 + 2,16 • 1 = 3,16

fSi = 1 + 0,7 % Si = 1 + 0,7 • 0,25 = 1,175

fMn = 1+4,8 % Mn = 1 + 4,8 • 0,7 = 4,36

fS = 1 - 0,62 % S = 1- 0,62 • 0,04 = 0,9783

fp = 1 +2,83 % P = 1 + 2,83 • 0,03 = 1,0849

Dni = Dp• fCr • fSi • fMn • fS • fP

Dla N = 10 Dni = 68,59

Dla N = 6 Dni = 94,4

Idealna średnica krytyczna według obliczeń metodą Grossmana dla wielkości ziaren N = 10 Dni = 68,59 ,a dla N = 6 Dni = 94,4.

Wnioski:

Hartowność jest ważną charakterystyczną cechą stali, gdyż pozwala ona na racjonalny dobór stali w zależności od przekroju hartowanego elementu, tak aby nastąpiło jego zahartowanie na wskroś. Niekonieczne jest stosowanie stali o dużej hartowności na elementy o małych przekrojach i odwrotnie. Ostatecznym kryterium jest tzw. pasmo hartowności , które uwzględnia nam rozrzut hartowności wynikający z dopuszczalnych odchyłek składu chemicznego, wielkości ziarna austenitu itp. Krzywe hartowania stali z danego gatunku powinny się mieścić w obrębie pasma.
