Łączenie-przewodów-z-tworzyw-sztucznych, 2 semestr, materiałoznawstwo


Marta Mróz

grupa 9

SPRAWOZDANIE

04.04.2007

Łączenie przewodów z tworzyw sztucznych

Istnieją dwa rodzaje połączeń przewodów z tworzyw sztucznych. Pierwszy typ to połączenia nierozłączne, w których części złączone lub łączniki (części łączące) ulegają uszkodzeniu przy rozłączaniu połączenia. Zaliczają się do nich połączenia klejone i kielichowe z uszczelka gumową. Drugi typ to połączenia rozłączne, które można rozłączać i łączyć ponownie bez uszkodzenia części łączonych i łączników. Zaliczają się do nich połączenia zaciskowe (na dwuzłączkę) oraz kołnierzowe.

    1. zaciskowe (na dwuzłączkę)

0x01 graphic

0x01 graphic

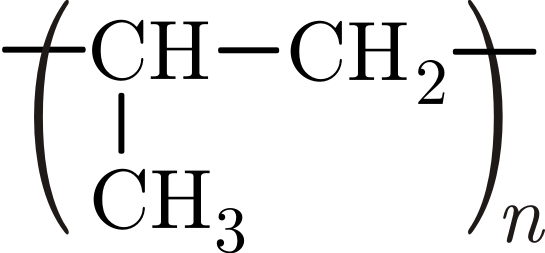

  1. Poliipropylen otrzymuje się w wyniku niskociśnieniowej polimeryzacji propylenu. Jest jednym z dwóch (obok polietylenów) najczęściej stosowanych tworzyw sztucznych. Na przedmiotach produkowanych z tego tworzywa umieszcza się zwykle symbol PP. Polipropylen PP jest węglowodorowym polimerem termoplastycznym, tzn. daje się wprowadzić w stan ciekły pod wpływem zwiększenia temperatury oraz z powrotem zestalić po jej obniżeniu bez zmian własności chemicznych.

0x08 graphic

Gęstość: 900-910 kg/m3

Zgrzewanie rurek z polipropylenu w technologii aqua-therm:

Przeznaczone do zgrzania części (rurkę oraz kolanko) umieszczamy na nagrzanej do temperatury 230ºC zgrzewarce. Po około pięciu sekundach, gdy nastąpi upłynnienie powierzchni zgrzewu, zdejmujemy ze zgrzewarki i umieszczamy koniec rurki w kolanku. Po ostygnięciu połączenie jest szczelne i nierozłączne.

  1. Polichlorek winylu otrzymywany jest w procesie polimeryzacji chlorku winylu. Tworzywa sztuczne wytwarzane z PVC spotykane są w dwóch postaciach: twardej i miękkiej. Winidur jest nazwą handlową twardego polichlorku winylu. Jest termoplastycznym tworzywem sztucznym. Łatwo poddaje się obróbce mechanicznej. Odznacza się wysoką wytrzymałością mechaniczną i odpornością chemiczną na wszystkie rozcieńczone elektrolity, oleje, alkohole, przy jednoczesnej niskiej udarności (nie wykonuje się w nim gwintów).

Elementy wykonane z winiduru mogą być łączone przez zgrzewanie. Stosowany jest do produkcji rur, płyt, elementów armatury, wykładzin zbiornikowych, folii, części pomp kwasoodpornych.

Temperatura płynięcia PVC: 170ºC - 180ºC

Zgrzewanie płytek z winiduru:

Dwie płytki o brzegach sfazowanych pod kątem 45-60 stopni zbliżamy do siebie a szczelinę nagrzewamy palnikiem z gorącym powietrzem. Następnie na jednym z końców szczeliny umieszczamy pionowo pręcik z PVC i dociskamy go pod kątem prostym jednocześnie ogrzewając palnikiem z gorącym powietrzem szczelinę i koniec pręcika. Uplastycznienie pręcika powoduje, iż wypełnia on szczelinę tworząc po ostygnięciu trwałe połączenie.

0x01 graphic

2
