2.Obserwacja przebiegów w wybranych punktach kompensacyjnego przetwornika A/C równomiernego i wagowego.

Napięcie odniesienia zmienia się w taktach (całość, połowa, brak), pomiar daje długie czasy dochodzenia dla małych napięć wejściowych - dla dużych napięć wyniki przetwarzania otrzymujemy szybciej niż w przetworniku A/C z kompensacja równomierną.

3. Obserwacja przebiegów w wybranych punktach przetwornika A/C z podwójnym całkowaniem.

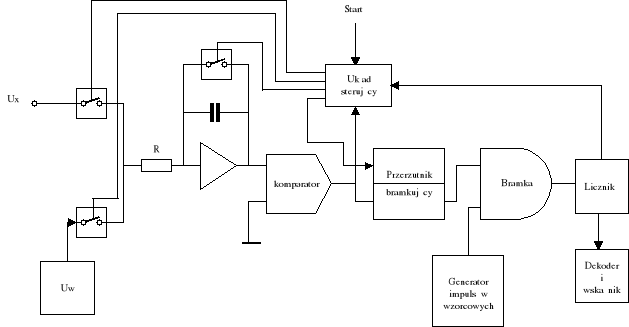

Cykl pomiaru (całkowania) składa się z dwóch faz. W pierwszej fazie (trwającej przez określony czas t₁) napięcie mierzone U_x jest całkowane przez układ integratora - wówczas kondensator ładuje się x szybkością proporcjonalna do wartości mierzonego napięcia U_x. Napięcie na wyjściu jest równe:

,

W drugiej fazie kondensator jest rozładowywany (ze stałą szybkością) napięciem wzorcowym o biegunowości przeciwnej niż napięcie mierzone. Czas t_x (rozładowania kondensatora) jest proporcjonalny do wartości mierzonego napięcia. Proces ten opisuje równanie:

Czas całkowania t₁ jest wyznaczany przez generator częstotliwości wzorcowej, licznik impulsów i układ sterujący.

Ponieważ
to mierząc w sposób cyfrowy czas rozładowywania kondensatora można określić wartość średnią napięcia mierzonego:

Błąd pomiaru napięcia tą metoda zależy przede wszystkim od stabilności napięcia wzorcowego. Ponadto o błędzie woltomierza z podwójnym całkowaniem decyduje stabilność parametrów integratora, zdolność rozdzielcza komparatora oraz stabilność parametrów przełączników analogowych. Błędy pochodzące od wszystkich wymienionych przyczyn mają charakter przypadkowy i są od siebie niezależne. Przeciętne wartości składowej analogowej błędu wskazań woltomierzy z podwójnym całkowaniem zawierają się w granicach od 0,02% do 0,05%.

---
