Cel i zakres ćwiczenia
Celem ćwiczenia jest:
Zapoznanie się z problematyką obróbki cieplnej stali stopowych
Analiza wpływu składu i obróbki cieplnej stali stopowych na ich własności mechaniczne
Poznanie metod badania hartowności stali
Zakres ćwiczenia obejmuje:
Dobór parametrów obróbki cieplnej wybranych stali stopowych
Pomiar twardości wybranych gatunków stali stopowych w stanie surowym, po hartowaniu oraz po hartowaniu i odpuszczaniu
Przeprowadzenie próby hartowania od czoła dla wybranych gatunków stali węglowych i stopowych
Analizę wyników
Opis stanowiska badawczego
Do wykonania ćwiczenia niezbędne są:
Próbki stali stopowych do badań twardości w różnych stadiach obróbki
Próbki ze stali węglowej i stali stopowej do badania hartowności metodą Jominy'ego
Wyciągi z PN dotyczących stali stopowych i ich obróbki cieplnej
Twardościomierze Brinella i Rockwella
Urządzenie do badania hartowności metodą hartowania od czoła
Przebieg realizacji eksperymentu
Dobranie parametrów hartowania i odpuszczania dla wybranych stali stopowych
Dokonanie pomiarów twardości próbek w stanie surowym, po hartowaniu oraz po hartowaniu i odpuszczaniu
Porównanie uzyskanych wyników z teoretycznymi
Wyznaczenie idealnej średnicy krytycznej dla wybranej stali węglowej i stopowej metodą Grossmana
Przeprowadzenie próby hartowania od czoła dla próbek z wybranych stali węglowej i stopowej
Prezentacja i analiza wyników badań
Wyniki pomiarów twardości
Stal |
Twardość w stanie surowym (HB) |
Twardość po hartowaniu z 840oC (HRC) |
Twardość po hartowaniu i odpuszczaniu (HRC) |
|
ŁH15 |
154 |
63 |
180oC; chłodzenie powietrzem |
67 |
40H |
185 |
54 |
500oC; wodą lub olejem |
39 |
NC6 |
218 |
67 |
180oC; powietrzem |
62;63 |
WNL |
148 |
62 |
500oC; powietrzem |
40 |
50HSA |
218 |
46 |
500oC; powietrzem |
26 |
Wyniki pomiarów hartowności metodą hartowania od czoła
Odległość od czoła [mm] |
||||||||||||
1,5 |
3 |
5 |
7 |
9 |
11 |
13 |
15 |
20 |
25 |
30 |
35 |
40 |
Twardość stali 55 [HRC] |
||||||||||||
60,6 |
57 |
40 |
35 |
34 |
34 |
33 |
32,5 |
31 |
29,5 |
28,5 |
26 |
25 |
Twardość stali 40H [HRC] |
||||||||||||
57,5 |
56,5 |
55 |
53 |
49,5 |
45 |
42 |
40 |
36,5 |
36 |
34 |
27 |
23,5 |
Odległość od czoła [mm] |
||||||||||||
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
95 |
100 |
|
Twardość stali 55 [HRC] |
||||||||||||
22,5 |
21,5 |
21 |
20 |
19,5 |
19 |
19 |
20 |
21 |
20 |
21 |
22 |
|
Twardość stali 40H [HRC] |
||||||||||||
22,5 |
22 |
20 |
20 |
19,5 |
19 |
19 |
19 |
20,5 |
21,5 |
22 |
22 |
|

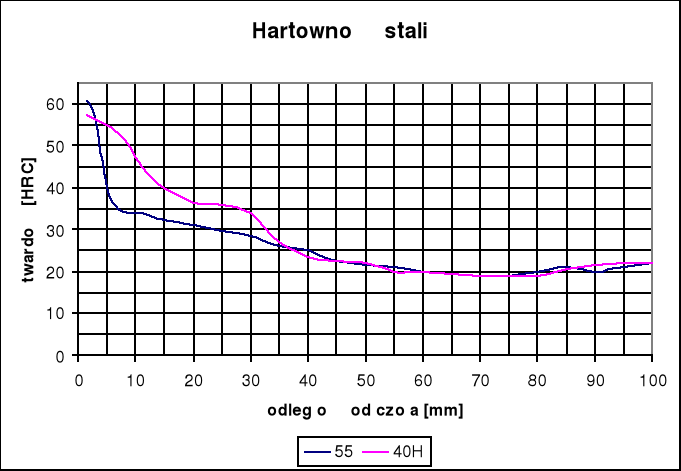

Znając twardość warstwy zahartowanej na wskroś (półmartenzytycznej) - 39 HRC, na podstawie powyższego wykresu można odczytać głębokość tej warstwy. I tak dla stali 55 wynosi ona ok. 5mm, a dla stali 40H - ok. 15mm.
Następnie na podstawie wykresu zależności średnicy krytycznej od odległości od czoła warstwy półmartenzytycznej i ośrodka chłodzącego odczytuje się wartość średnicy krytycznej. I tak dla stali 55 wynosi ona ok. 40 mm, a dla stali 40H - ok. 80 mm.
Wyniki obliczeń średnicy krytycznej metodą Grossmana
DKR = DP x fMeN
DP = B x (%C)1/2
B = 13,9/1,083N
N = 6 (średnia wielkość ziarna)
Stal 55
DKR = 6,4 mm
Stal 40H
DKR = 5,45 x 3,16 x 1,175 x 4,36 = 88,2 mm
Uzyskane średnice krytyczne:
Metoda |
Doświadczalna |
Obliczeniowa |
55 |
40 mm |
6,4 mm |
40H |
80 mm |
88,2 mm |
Wnioski
Niska twardość stali ŁH15 w stanie surowym wynika z tego iż została ona wyżarzona zmiękczająco
Niższa początkowa twardość stali 40H od 55 wynika z mniejszej zawartości węgla
Stal stopowa wykazuje wojniejszy spadek twardości w miarę wzrostu odległości od czoła niż stal węglowa
Stal 40H ma dwukrotnie wyższą hartowność niż stal 55
Średnice krytyczne uzyskane metodą obliczeniową i doświadcznalną dla stali 40H są zbliżone; w przypadku stali 55 różnią się od siebie znacznie
Za bardziej miarodajną należy uznać średnicę doświadczalną ze względu na możliwość przyjęcia złych założeń do obliczeń oraz różnic we właściwościach rzeczywistych stali od teoretycznych (np. inna zawartość węgla lub obecność obcych domieszek)
2. Metoda Grossmana
Dkr = Dp*f...
Dp= B*(%C)^0,5
Dkr-średnica krytyczna
Dp= B*(%C)^0,5 - idealna średnica krytyczna
%C- zawartość węgla
B-współczynnik zależny od wielkości ziarna austenitu B=13,9/1,083^N
N-nr klasy ziarna w skali ASTM
f.....- współczynniki hartowności uwzględniające wpływ poszczególnych składników stopowych.
Wyliczam średnicę krytyczną dla stali 40H oraz 55
55
Dane: N=5 %C=0,55 %S=0,05 %P=0,04 %Mn=0,4 %Si=0,2 %Cr=0,15
Dp= B*(%C)^0,5= (13,9/1,083^6) * 0,55 ^ 0,5 = 8.33 * 0,55^0,5 = 6,18m
f S = 1-0,63* %S=1-0,63*0,04=0,97
f P = 1+2,83* %P = 1+2,83*0,04 = 1,11
f Mn = 1+4,8* %Mn=1+4,8*0,4= 2,92
f Si = 1+0,7* %Si = 1+0,7*0,2 = 1,14
f Cr = 1+2,16* %Cr = 1+2,16*0,15 = 1,32
Dkr = Dp * f S* f P = 6,18*0,97 *1,11*2,92* 1,14*1,32=29,24 mm
