Temat: Pomiar mocy i energii prądu zmiennego

rok akademicki

99/00

WYDZIAŁ

MECHANICZNY

zespół nr

2

prowadzący ćwiczenia

data wyk. ćwiczenia

nr ćwiczenia

03

Skład zespołu:

Degler Robert

Ocena:

grupa

M-33

  1. Cel ćwiczenia

Celem ćwiczenia jest pomiar mocy pobieranej przez cewkę (elementu indukcyjno - pojemnościowego) oraz żarówki (elementu opornościowego),

0x08 graphic
0x08 graphic

  1. Przebieg ćwiczenia

W układzie wykorzystano następujące przyrządy pomiarowe:

a)amperomierz elektromagnetyczny typ LE-3P na prąd przemienny o poziomym ustawieniu podczas pracy, o klasie dokładności 0,5 (maksymalny błąd wskazania nie przekracza * 0,5 %), o napięciu próbnym 2 kV, zakres częstotliwości przepływającego prądu 40..50..400 Hz, o zmiennym zakresie pomiarowym

b)watomierz ferrodynamiczny typ LW-1, na prąd stały lub przemienny, o poziomym ustawieniu podczas pracy, o klasie dokładności 0,5 (maksymalny błąd wskazania nie przekracza * 0,5 %), o napięciu próbnym 2 kV, zakres częstotliwości przepływającego prądu 15..50..100 Hz, o zmiennym zakresie pomiarowym

c)woltomierz elektromagnetyczny z opornikiem zewnętrznym typ LE-1 na prąd przemienny o poziomym ustawieniu podczas pracy, o klasie dokładności 0,5 (maksymalny błąd wskazania nie przekracza * 0,5 %), o napięciu próbnym 2 kV, zakres częstotliwości przepływającego prądu 30..50..100 Hz, o zmiennym zakresie pomiarowym

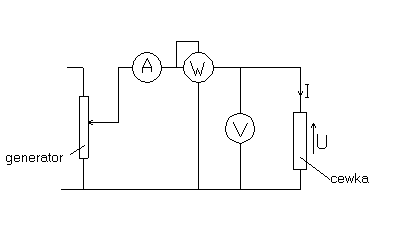

W układ pomiarowy połączony według powyższego schematu, jako odbiornik podłączono najpierw cewkę (element LC), cewkę połączoną równolegle z kondensatorem, zaś na koniec cewkę zastąpiono żarówką (element R). Zmieniając wartość prądu zasilającego układ ( układ pomiarowy zasilany jest poprzez generator, zasilany z sieci, którym można regulować wartość prądu zasilającego układ) odczytywano napięcie, natężenie i moc czynną pobieraną przez odbiornik (cewkę lub żarówkę). Wyniki pomiarów zawarte są w poniższej tabeli .

TABELA Z WYNIKAMI POMIARÓW I OBLICZEŃ

l.p.

I

[A]

U

[V]

P

[W]

cosϕ

sinϕ

S

[VA]

Q [VAR]

Z

[Ω]

R

[Ω]

X

[Ω]

UKŁAD Z CEWKĄ

1

2,95

60

75

0,4237

0,9056

177

160,3

21

8,89

19,01

2

4

80

120

0,3750

0,9268

320

296,6

20

7,50

18,53

3

5,2

100

185

0,3557

0,9344

520

485,9

19,2

6,82

17,94

UKŁAD Z CEWKĄ I KONDENSATOREM

1

2,25

60

70

0,5185

0,8548

135

115,4

26,6

13,79

22,73

2

3,2

80

120

0.4687

0,8832

256

226,1

25

11,71

22,08

3

4,1

100

185

0,4512

0,8921

410

365,8

24,3

10,96

21,67

UKŁAD Z ŻARÓWKĄ 500 W

1

1,75

100

135

0,7714

0,6360

175

111,3

57,1

44,04

36,31

2

1,5

120

177,5

0,9861

0,1655

180

29,8

80

78,88

13,24

3

1,65

140

222,5

0,9632

0,2683

231

62

84,8

59,71

22,75

Przykłady obliczeń:

a) cos φ (cosinus kąta przesunięcia fazowego)

moc czynna 0x01 graphic
[ - ]

np. pierwszy pomiar dla cewki: 0x01 graphic

b)moc pozorna S

moc pozorna 0x01 graphic

np. drugi pomiar dla cewki 0x01 graphic

c) moc bierna Q

z trójkąta mocy 0x01 graphic

np. trzeci pomiar dla cewki 0x01 graphic

d) sin φ (sinusa kąta przesunięcia fazowego)

moc pozorna 0x01 graphic

np. pierwszy pomiar dla układu z kondensatorem 0x01 graphic

e) impedancja odbiornika

impedancja 0x01 graphic

np. drugi pomiar dla układu z kondensatorem 0x01 graphic

f) rezystancja odbiornika

rezystancja 0x01 graphic

np. trzeci pomiar dla układu z kondensatorem 0x01 graphic

g) reaktancja odbiornika

reaktancja 0x01 graphic

np. pierwszy pomiar dla żarówki 0x01 graphic

Pomiar energii pobieranej przez żarówkę

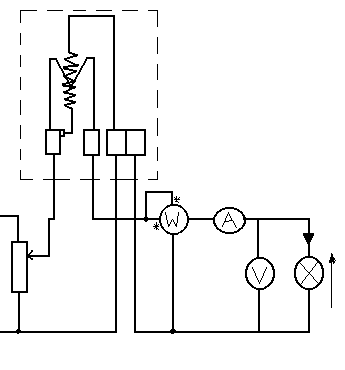

Schemat układu pomiarowego

0x08 graphic

a, b, c - zaciski licznika pomiarowego prądu jednofazowego

a b c

1 2 3 4

220 V

Mierniki zastosowane w tym układzie pomiarowym są takie same jak w poprzednim schemacie, lecz tutaj dodatkowo w układ włączony jest licznik kilowatogodzin prądu jednofazowego o znamionowych parametrach pracy: napięcie 220 V, natężenie prądu 5 A, częstotliwość prądu 50 Hz. Jednej kilowatogodzinie odpowiada 2800 obrotów tarczy licznika ( 1 kWh = 2800 obr).

Pomiar energii pobranej przez włączoną w obwód żarówkę o mocy 500 W, polega na pomiarze czasu, w ciągu którego tarcza licznika wykona założoną wcześniej liczbę obrotów, aby móc wyznaczyć stałą licznika. W tym celu ustawiamy na generatorze napięcie zasilające układ (220 V) odpowiadające znamionowemu napięciu żarówki. Wyniki pomiarów zestawiono w tabeli.

t [s]

P [W]

N [obr]

CL [obr/kWh)

ΔC

1

26

445

10

3072,15

│272,15│

2

26

445

10

3

27

445

10

Przykładowe obliczenia:

Ponieważ moc czynna oraz liczba obrotów tarczy dla której mierzymy czas jest taka sama dla każdego z pięciu pomiarów, stałą licznika obliczymy dla czasu który będzie średnią z pięciu pomiarów. Tak więc wzór na stała licznika ma postać

0x01 graphic

gdzie tśr obliczamy z wzoru

0x01 graphic

zatem stała licznika wynosi

0x01 graphic

Obliczenie błędu stałej licznika

0x01 graphic

gdzie CN - stała znamionowa licznika ( CN=2800 obr/kWh)

zatem

ΔC=2800-3072,15=|272,15|

0x01 graphic

0x01 graphic

0x01 graphic

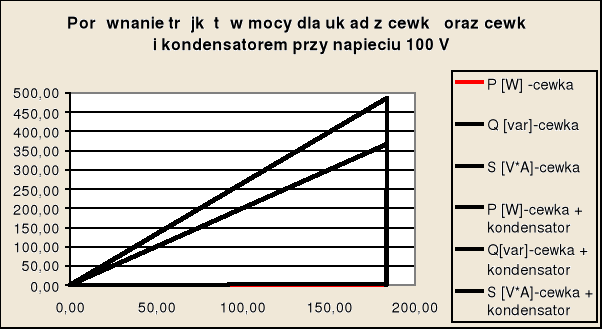

  1. Trójkąt oporów.

0x01 graphic

3. Wnioski

Porównując obwody z cewką i cewką + kondensator łatwo daje się zauważyć po wynikach, że współczynnik mocy odbiornika w obwodzie z cewką + kondensator jest większy niż w obwodzie z samą cewką. Ma to duży wpływ na sprawność odbiornika. Kąt w obwodzie z kondensatorem pomimo dość dokładnych pomiarów powinien być mniejszy. Sądzimy, że ta mała rozbieżność cosϕ spowodowana została dużym zakłóceniem w sieci (większy pobór mocy elementów niedociążonych). Analizując wyniki łatwo daje się zauważyć, że przy wzroście wartości skutecznych prądu i napięcia układy (z cewką i cewką + kondensator) były coraz bardziej niedociążone co spowodowało duże wzrosty mocy biernej (niekorzystnej). Po przekroczeniu pewnej granicy natężenia i napięcia wartości impedancji, reaktancji zaczynały maleć.

Analizując wartości otrzymanych wielkości w obwodzie z żarówką doszliśmy do wniosku, że odzwierciedlają one wartości dla idealnego opornika. Wystąpienie znikomej mocy biernej w drugim i trzecim pomiarze spowodowane jest rozgrzaniem przyrządów pomiarowych, co wpłynęło na wystąpienie błędów wskazań przez te mierniki. Błędy te są minimalne i możemy je pominąć.

Przy pomiarze wartości mierzonych w obwodzie z licznikiem energii elektrycznej wystąpił duży błąd poboru mocy dla trzech pomiarów. Spowodowany był on małą dokładnością odczytu i błąd ten proponujemy pominąć ze względu na przybliżone jego wyniki w trzech pomiarach.
