  1. Beton

Wytrzymałość na ściskanie - max naprężenie powstałe od siły ściskającej jakie mat może przenieść bez zniszczenia. Badanie przeprowadzane na próbkach walcowych (φ150 h300) lub kostkowych (150mm): oznaczenie C fck/fckcube. Fcd=αfck/γc=αfck/1,4.

  1. Beton

Odkształcalność opisuje relacje między odkształceniem a naprężeniem. Zależy od rodzaju kruszywa, uziarnienia, dodatków, cementu. (wykres σε)

Moduł sprężystości E=σ/ε Ec=30GPa

Płaski stan naprężeń ściskanie i rozciąganie - wytrzymałość spada Dwukierunkowe ściskanie - wytrzymałość rośnie

  1. Stal

Rodzaje stali zbrojeniowej

Do zbrojenia konstrukcji stosować pręty ze stali A-0, A-I, A-II, A-III i A-IIIN. Stal zbrojeniowa powinna mieć odpowiednią ciągliwość.

Klasa stali - określenie jej własności mechanicznych (wyrażone literą A i cyferką). Klasie przypisane są gatunki, nominalna średnica prętów, granice plastyczności , wytrzymałość i ciągliwość

Wykres odkształcalności (wykres σε)

Średnica nominalna - średnica pręta okrągłego (bez żeberek), która daje identyczną średnią powierzchnię pręta, jaką ma pręt przy danym układzie żebrowania

Model obliczeniowy - odwzorowuje warunki pracy konstrukcji w rozpatrywanych stanach granicznych. Warunki równowagi sprawdza się wg teorii pierwszego lub drugiego rzedu

  1. Współpraca betonu i stali

Przyczepność

Obliczeniowe naprężenia przyczepności należy tak ustalać aby zapewniony był dostateczny zapas bezpieczeństwa przed zniszczeniem. Przyczepność obliczeniowa w dobrych warunkach:

W dobrych warunkach 0x01 graphic

Warunki dobrej przyczepności

Podczas betonowania:

  1. pręty są nachylone pod kątem 45-90o w stosunku do poziomu

  2. pręty są nachylone pod kątem 0-45o w stosunku do poziomu i znajdują się:

Wszystkie inne warunki uważa się za mierne.

Czynniki oddziałujące na przyczepność

Przyczepność zbrojenia do betonu zależy od ukształtowania powierzchni pręta, wymiarów elementu oraz od umiejscowienia i nachylenia betonu w czasie betonowania

Podstawowa długość zakotwienia

Jest długością odcinka prostego, wymagana w celu przełożenia siły z pręta na beton, przy założeniu że przyczepność ma stałą wartość na długości

0x01 graphic
0x01 graphic

  1. METODA STANÓW GRANICZNYCH - stan konstrukcji, w którym zwiększenie obciążeń, dyskwalifikuje konstrukcję z punktu widzenia stawianych wymagań

Wspł obciążeń (1,35 i 1,0; 1,5 i 0) Wspł bezpieczeństwa γ>1,0

  1. SGN - np.: nośność na zginanie, ścinanie, przebicie, ściskanie …

Do zestawienia obciążeń wart obliczeniowe

  1. SGU np.: ugięcie, szerokość rozwarcia rys

Do zestawienia obciążeń wart charakterystyczne

  1. ZGINANIE

Przy niewielkich obciążeniach - stal i beton zachowują się jak typowe mat liniowo sprężyste, podobne odkształcenia betonu i stali (tzw idealna przyczepność)

Wraz ze zwiększaniem obciążenia - uplastycznienie max wytężonych fragmentów betonu w strefie rozciąganej -> nieco większe odkształcenia

Dalsze zwiększanie obciążenia - rysy w przekroju, zmniejszenie się strefy rozciąganej w przekroju. Rysy powodują zmniejszenie przyczepności i większe odkształcenia w stali.

  1. 0x08 graphic
    ZGINANIE SGN - podstawowe założenia modelu podstawowego:

Założenia:

- stal idealnie liniowe sprężysto-plast

- w zbrojeniu po przekroczeniu odkształceń Es naprężenie jest stałe i wynosi fcd

-odkształcenia w skrajnych włóknach max 3,5%

Skutek: pełne wykorzystanie wytrzymałości stali

0x08 graphic

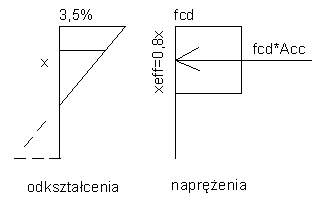

  1. ZGINANIE SGN - model uproszczony

Założenia:

- stała wart napr w strefie ściskanej = fcd

Porównanie:

- różnica wyników do 1%

11. ZGINANIE - wymiarowanie przekrojów prostokątnych.

Model uproszczony:

Zwymiarowanie przekroju tzn. wyznaczenie powierzchni zbrojenia niezbędnego do przeniesienia przez przekrój momentu zginającego Msd wywołanego obciążeniem obliczeniowym. Z równania kwadratowego należy wyznaczyć zasięg strefy ściskanej xeff: równania kwadratowe M=0 oraz X=0, sprawdzenie 0x01 graphic
Jeśli nie to stal nie byłaby wykorzystana i należy przekrój zaprojektować jako podwójnie zbrojony.

12 ZGINANIE - wymiarowanie przekrojów teowych- model uproszczony

Należy sprawdzić czy dany przekrój jest rzeczywiście czy pozornie teowy. W tym celu analizuje się przypadek graniczny, w którym efektywny zasięg strefy ściskanej obejmuje cała półkę. Strefa ściskana ma kształt prostokątny. Z równań równowagi obliczamy Mrd. Jeśli Mrd > Med. - przekrój pozornie teowy - wymiarowanie jak pt.11. Jeśli Mrd<Med. - przekrój rzeczywiście teowy: beton dzielimy na skrzydełka i prostokąt bw*teff.

13. ZGINANIE - wymiarowanie przekrojów teowych- model podstawowy-problemy.

1. xeflf > xefflim - należy zastosować przekrój podwójnie zbrojony.

2. xeff>2a

  1. ZGINANIE - przekroje podwójnie zbrojone.

Wymiarowanie: Zakładamy xeff=xefflim. Obl As1 i As2.

Obl. Nośności: Z r-n równowagi obl teff.

Jeśli xeff<2a (może być nawet x<0) - ilość stali w strefie ściskanej jest zbyt duża, ani beton ani stal nie są w pełni wykorzystane.

Jeśli xeff>xefflim - stal rozciągana nie jest wykorzystana , należy przyjąc xeff=xefflim i liczymy Mrd

Jeśli xefflim > xeff > 2a - obie stale wykorzystane.

  1. Ścinanie- istota metody kratownicowej, składowe części kratownicy, kąt nachylenia

Model kratownicowy przyjmowany przy obliczaniu przekrojów na odcinkach drugiego rodzaju. Idea- po powstaniu rys ukośnych w belce powstaje układ sił wewnętrznych, który można zamodelować płaską kratownicą o pasach równoległych, jednym ściskanym i jednym rozciąganym. Pasy połączone rozciąganymi słupkami (strzemionami), czasem krzyżulcami (ściskane i nachylone do osi pod kątem ). Pas rozciągany jest utworzony przez zbrojenie zaprojektowane ze względu na zginanie.

  1. Ścinanie- ogólny algorytm sprawdzania stanu granicznego

- wyznaczenie obwiedni sił tnących, Obliczenie Vrd1, Vrd2, Mniejsza z tych wartości określa nośność belki ze względu na ścinanie, pozwala to obliczyć długości odcinków drugiego rodzaju lt. Każdy odcinek wymiarowany jest osobno, za miarodajny przyjmuje się siłę tnącą o wartości odpowiadającej przekrojowi znajdującemu się na początku danego odcinka

- obliczenie dodatkowego zbrojenia na ścianie, może składać się ze strzemion pionowych, ukośnych, strzemion pionowych i prętow ukośnych( pkt. 18 i 19) oraz ich rozstawu s1

- sprawdzenie stanu granicznego nośności na ścinanie ze względu na maksymalną siłę, która może powstać w ściskanych krzyżulcach betonowychVsd≤Vrd2

- obliczenie wpływu dodatkowych sił na nośność zbrojenia głównego(jest to przyrost siły związany ze ścinaniem Ftd), wykonywane przede wszystkim dla podpór pośrednich, bo tam ekstremalnym momentom towarzyszą znaczne siły tnące)

- sprawdzenie czy przyjęte zbrojenie spełnia warunki konstrukcyjne- ρmin, smax, usytuowanie

- sprawdzenie SGU- szerokości rozwarcia rys ukośnych

  1. Ścinanie- wymiarowanie- zbrojenie samymi strzemionami

- wyznaczenie tzw. niebezpiecznych przekrojów (miejsc, gdzie następuje zmiana rozstawu strzemion)

- określenie kąta q, ctg=lt1/0,9d oraz 1≤ctg≤2, gdy ctg>2 to przyjąć równe 2

- gdy znany rozstaw strzemion i pole przekroju to oblicza się wartość siły Vrd31 (strzemiona pionowe) lub Vrd32 (strzemiona ukośne) /Vrd3=Vrd31+Vrd32/

- nośność wyznaczona z warunku Vsd>Vrd3, można na tej podstawie wyznaczyć wartość qmax (maksymalna dopuszczalna wartość obciążenia)

  1. Ścinanie- wymiarowanie- zbrojenie strzemionami i prętami odgiętymi

- jak wyżej, ale w obliczeniach przybliżonych można przyjmować wartość ctg=1.

- gdy Vrd32<Vrd31 to strzemiona ponad połowę siły i nośność wynosi Vrd3

- gdy Vrd32>Vrd31 to nośność na tym odcinku Vrd3=2Vrd31

- obliczenie nośności tam, gdzie występują same strzemiona (pkt.18)

- wyznaczanie qmax na podstawie porównania wyników z Vsd

  1. Ścinanie- belki o zmiennej wysokości

Przyrost wysokości belki odpowiada wzrostowi momentu zginającego. Takie ukształtowanie pozwala na lepsze wykorzystanie przy zginaniu, poprawiają się warunki pracy ze względu na ścinanie. Przez pochylenie pasa ściskanego belki pod kątem  do poziomu występuje składowa pionowa Vccd (oprócz poziomej w betonie), która redukuje wartość siły tnącej działającej w danym przekroju. Do obliczeń przyjmuje się (reszta bez zmian):

VSd,eff=Vsd-Vccd=Vsd-As1∙fyd∙tg

22. Ścinanie -interpretacja fizyczna 0x01 graphic

0x01 graphic
-siła poprzeczna wywołana obciążeniem obliczeniowym (max. dla danego przekroju)

0x01 graphic
-nośność obliczeniowa na ścinanie ze względu na rozciąganie betonu powstające przy ścinaniu w elemencie bez poprzecznego zbrojenia na ścinanie

0x01 graphic
- nośność obliczeniowa na ścinanie ze względu na ściskanie betonu powstające przy ścinaniu w elementach zginanych

0x01 graphic
-nośność obliczeniowa na ścinanie ze względu na rozciąganie poprzecznego zbrojenia na ścinanie.

23. Ścinanie -rola zbrojenia głównego ,wpływ ścinania na to zbrojenie.

Zbrojenie rozciągane uwzględniane jest podczas obliczeń. 0x01 graphic

0x01 graphic

Zbrojenie rozciągane zapobiega przemieszczaniu przekrojów przy ścinaniu

24. Elementy ściskane -mimośród niezamierzony. Wpływ obciążeń długotrwałych (skurcz i pełzanie)

Mimośród niezamierzony występuje elemencie ściskanym osiowa, wynika on z niedokładności wykonania i niemożności występowania obciążenia ściśle osiowego, a także ze zróżnicowania cech wytrzymałościowych betonu w przekroju i po długości elementu.

0x01 graphic

Obciążenia długotrwałe mają negatywny wpływ ze względu na pełzanie i skurcz betonu. Szczególne znaczenie ma to w slupach smukłych. Skrajne włókna i zbrojenie ulegają odkształceniom , oś słupa odchyli się od pionu.

25. Siła krytyczna -podejście klasyczne a konstrukcje żelbetowe.

0x01 graphic

Pod wpływem pełzania i skurczu powstaje mimośród niezamierzony przyłożeń siły. Efekt pełzania kończy się po 10 latach. Kolejne przyrosty mimośrodu maleją i jeśli przyłożona siła się przekracza pewnej wartości słup nie ulegnie zniszczeniu. Ta siła to siła krytyczna.

26. Ściskanie -podstawowe założenia i sposoby postępowania przy wymiarowaniu. Model ogólny

Założenia:

- 0x01 graphic

-0x01 graphic

-prawo płaskich przekrojów

-nie ma potrzeby określania 0x01 graphic

36. SKURCZ

Skurcz - jest to zmniejszenie się objętości betonu bez udziału sił zewnętrznych; występuje w świeżym betonie przechowywanym w warunkach suchych co jest związane z odparowaniem wody i zmniejszeniem objętości betonu. W warunkach stałej i podwyższonej wilgotności następuje proces odwrotny polegający na zwiększeniu obj. zwany pęcznieniem betonu. pierwszy etap skurczu jest spowodowany reakcjami fizyko-chemicznymi zachodzącymi w betonie rozłożonymi w czasie; kolejne etapy skurczu spowodowane są zmianą ilości i `jakości' wody, szczególnie:

- wody wolnej znajdującej się w dużych porach i kapilarach,

- woda w mikroporach i mikrokapilarach

- woda związana strukturalnie i adsorbcyjnie

Rozróżniamy skurcz autogeniczny (początkowy) εca oraz skurcz przy wysychaniu εcd. Skurcz autogeniczny jest kilkakrotnie mniejszy od skurczu wywołanego wysychaniem.

Na wielkość skurczu wpływa:

- stosunek w/c

- zawartość cementu i jego rodzaj (pierwsze 2 czynniki mają wpływ na fck)

- klasa betonu

- wilgotność otoczenia RH

- temperatura

- kształt i wymiary elementu betonowego

- skład kruszywa

W celu zapobiegania skurczowi:

- beton powinien być odpowiednio pielęgnowany (długo),

- zbrojenie kontrolujące szerokość rozwarcia rys

- przerwy robocze i dylatacje

Wpływ skurczu powinno się szczególnie uwzględniać przy proj. Zbiorników oraz bardzo długich elementów (dużych powierzchni) bez dylatacji.

Odkształcenia w betonie są rzędu do 0,5%0 w przypadku gdy beton nie jest pielęgnowany. Beton odpowiednio i długo pielęgnowany osiąga mniejsze odkształcenia (0,3-0,4%0) oraz rozpoczynają się one później (około 10 dni)

Rysy

Rysy mogą przebiegać wzdłuż zbrojenie bądź w układzie nieregularnym.

37. PEŁZANIE

Pełzanie - przyrost odkształcenia wywołany stałym długotrwale działającym naprężeniem. Przyrosty odkształceń wywołanych pełzaniem maleją z upływem czasu (praktycznie zanikają po upływie kilku lat) Przyłożenie obc. wywołuje natychmiastowy wzrost odkształceń (odkształcenie doraźne). Następnie przy stałej wartości obciążenia widoczny jest przyrost odkształceń spowodowanych pełzaniem (odkształcenia opóźnione). Pełzanie jest zjawiskiem częściowo odwracalnym.

Czynniki wpływające na wielkość skurczu:

- takie jak przy skurczu (wyżej wymieniono)

- wartość obciążenia (pełzanie liniowe i nieliniowe)

- wiek w chwili obciążania

Pełzanie, a skurcz:

- trudno rozróżnić wpływy

- mogą się sumować lub odejmować

38. PEŁZANIE

Pełzanie należy uwzględnić dla wydzielonych elementów konstrukcji i uwzględnić przy obliczeniach:

- smukłych elementów (efekty II rzędu)

- ugięć

- zarysowań

- strat sprężania

- specjalnych konstrukcji (np. zbiorniki, obudowy w elektrowniach)

39. SKURCZ

Skurcz wpływa na rozwartość rys.

Skurcz autogeniczny może być zniwelowany poprzez zbrojenie włóknami stalowymi.

Skurcz spowodowany wysychaniem może być niwelowany poprzez właściwą pielęgnację.

Algorytm obliczania szerokości rys prostopadłych do osi belki:

  1. Przyjmujemy obciążenia charakterystyczne, długotrwałe

  2. Sprawdzenie warunku pojawienia się rys

0x01 graphic
MSd,lt > Mcr

  1. Jeśli element jest zarysowany wyznaczamy obliczeniową szerokość rys prostopadłych

wk = β*Srm* εsm

Srm - rozstaw rys

εsm - odkształcenie zbrojenia rozciąganego

  1. Sprawdzenie warunku wk <= wlim

Algorytm obliczania szerokości rys ukośnych:

  1. Obliczenie dopuszczalnych naprężeń τ

  2. Obliczyć stopień zbrojenia poprzecznego (strzemionami) ρw

  3. Obliczyć współczynnik λ

  4. Obliczyć szerokość rysy ukośnej

  5. Sprawdzenie warunku wk <= wlim

40-41. ZARYSOWANIE

Dopuszczalne rozwarcia szerokość rys jest zależna od klasy ekspozycji.

Dla X0 XC1 XC2 XC3 XC4 XF1 XF3 wlim = 0,3 mm

Dla zapewnienia szczelności wlim = 0,1 mm

Obciążenia rysujące - moment rysujący Mcr oraz Ncr

Przekrój zarysowany Mcr > MSk,lt

Przekrój niezarysowany Mcr < MSk,lt

Mcr = Wcs*fctm

Wcs - sprowadzony wskaźnik na zginanie

Czynniki wpływające na szerokość rozwarcia rys:

- rozmiary i kształt elementu

- moduły sprężystości stali i betonu

- stopień zbrojenia

- średnica prętów zbrojenia rozciąganego (większe pręty większe rysy)

- naprężenia w stali rozciąganej

42. UGIĘCIE a < alim

Ugięcie - maksymalne przemieszczenie elementów nośnych konstrukcji będące odpowiedzią konstrukcji na działające obciążenia. Kontrola ugięć ma istotne znaczenie z uwagi na:

-zapewnienie wymaganej użytkowalności konstrukcji

- możliwość uszkodzeń przylegających elementów niekonstrukcyjnych

-odczucia estetyczne użytkowników

Graniczne wartości ugięć zależą od:

- długotrwałych obciążeń bezpośrednich

- ciężaru własnego konstrukcji

- czasu działania obciążeń

- skurcz, pełzanie betonu, relaksacja stali

- schematu statycznego

- rozpiętości elementu

- charakteru elementu (dach, strop, wspornik)

Stan graniczny można sprawdzić stosując dwie możliwości:

- sposób uproszczony - sprawdzenie wskaźnika sztywności elementu 0x01 graphic

- metodą analityczną - kontrola warunku a < alim

Algorytm metody analitycznej:

  1. Wyliczenie wartości efektywnego modułu sprężystego betonu uwzględniającego pełzanie

  2. Obliczenie charakterystyk przekroju sprowadzonego w fazie I (Ac, Scs, xI, Wcs)

  3. Obliczenie momentu rysującego Mcr

  4. Obliczenie charakterystyk przekroju sprowadzonego w fazie II (Ac, Scs, xII, Wcs)

  5. Obliczenie ugięcia - a

43. UGIĘCIE - zmiany sztywności w funkcji obciążenia, moment rysujący

Zmiany sztywności w funkcji obciążenia

W modelu liniowo sprężystym ugięcie a elementu w facie I (bez rys) może być wyznaczone na podstawie krzywizny 0x01 graphic

0x01 graphic

Gdzie: EI(y) sztywność przekroju - B , którego położenie opisane jest współrzędną y.

Moment rysujący:

Zarysowanie jest wywołane momentem zginającym 0x01 graphic
- tzw. moment rysujący.

Wartość momentu rysującego oblicza się ze wzoru:

0x01 graphic

Gdzie: 0x01 graphic
- sprowadzony wskaźnik przekroju na zginanie

0x01 graphic
- wytrzymałość średnia betonu na rozciąganie

W związku z tym rysa powstanie, gdy naprężenia w betonie (na poziomie osi zbrojenia)

0x01 graphic
będą równe średniej wytrzymałości betonu na rozciąganie0x01 graphic
.

44. UGIĘCIE - zmiany sztywności a odkształcenia reologiczne

0x08 graphic
Sztywność elementu maleje z upływem czasu, z uwagi na elekt pełzania.

Sztywność jest funkcją efektywnego modułu sprężystości betonu 0x01 graphic
.

W zależności od fazy pracy elementu i odpowiednio określonemu momentu bezwładności przekroju sztywność przyjmuje się następująco:

- w fazie I (bez zarysowanie)

0x01 graphic

- w fazie II (przekrój zarysowany)

0x01 graphic

45. KONSTRUKCE PADATNE OBCIĄŻENIOM WIOLOKROTNIE ZMIENNYM -

istota obciążeń, mechanizm zniszczenia elementu - beton stal i przyczepność, zasady obliczania elementów.

Wpływ obciążeń wielokrotnie zmiennych, które mogą spowodować zmęczenie konstrukcji należy uwzględniać w obliczeniach, jeżeli występują one co najmniej 0x01 graphic
krotnie w przewidywanym okresie użytkowania i stanowią co najmniej 60% całkowitego obciążenia.

Przykładem takich konstrukcji są belki podsuwnicowe.

Konstrukcje poddane działaniu obciążeń wielokrotnie zmiennych muszą spełniać wymagania stanów granicznych dla obciążeń statycznych.

Sprawdzenie stanu granicznego nośności wywołanego zmęczeniem materiałów polega na wykazaniu, że uszkodzenia zmęczeniowe betonu i stali w miarodajnych przekrojach elementu, spowodowane przez charakterystyczne obciążenia wielokrotnie zmienne, nie przekraczają wielkości dopuszczalnych.

Możliwość zmęczenia materiałów sprawdzać należy z warunków

- maksymalny zakres zmian naprężeń w stali max0x01 graphic
nie jest większy od zakresu dopuszczalnego0x01 graphic

- maksymalne naprężenie normalne w betonie max 0x01 graphic
, obliczone przy założeniu liniowego rozkładu naprężeń w przekroju i 0x01 graphic
= Es/Ecm - nie jest większe od naprężenia dopuszczalnego 0x01 graphic

46. KONSTRUKCE ZESPOLONE BETONOWE- zakres zastosowań, przykłady, warunki zespolenia sposób sprawdzania i zasady obliczania

Konstrukcje zespolone - są połączeniem stali profilowanej z betonem lub żelbetem.

Konstrukcje zespolone należy projektować i wykonywać w taki sposób, aby w sytuacji przejściowej (montażowej) i trwałej spełnione były wymagania stanów granicznych w stosunku do elementów łączonych oraz ustroju zespolonego.

Podstawowy element prefabrykowany lub wcześniej wykonany - powinien być zdolny do przeniesienia wszystkich obciążeń występujących przed osiągnięciem pełnej wytrzymałości przez beton uzupełniający.

Konstrukcję można uznać za zespoloną, jeżeli:

a) zachowana jest nośność na rozwarstwienie połączenia prefabrykatu z betonem uzupełniającym,

b) zachowana jest ciągłość w przekazywaniu sił normalnych przez elementy współpracujące oraz między nimi,

c) klasa betonu uzupełniającego jest nie niższa niż B20,

d) grubość warstwy betonu uzupełniającego jest nie mniejsza niż 40 mm.

Nośność na ścinanie podłużne w płaszczyźnie zespolenia prefabrykatu z betonem uzupełniającym osiąga się poprzez odpowiednie zbrojenie poprzeczne, przyczepność naturalną oraz tarcie.

Nośność połączenia zależy m.in. od rodzaju powierzchni prefabrykatu, która może być:

-bardzo gładka - uzyskiwana w formie stalowej lub w gładkiej formie drewnianej,

- gładka - uzyskiwana w formie ślizgowej lub po wibrowaniu bez dodatkowych zabiegów,

- szorstka - pozostawiona w stanie szorstkim po zabetonowaniu lub poddana zabiegowi zgrabienia wywołującemu bruzdy .

Przykłady:

- dźwigar zespolony

- zespolona płyta prefabrykowana

- strop typu FILIGRAN

- strop zespolony na blachach fałdowych

- strop na specjalnie wyprofilowanych blachach

47. KONSTRUKCE SPRĘŻONE - istota sprężenia, cel sprężenia, rodzaje konstrukcji, elementy technologii

Konstrukcja sprężona - konstrukcja, w której w sposób celowy i kontrolowany wprowadza się siły wewnętrzne przeciwdziałające efektom obciążeń - siłom i odkształceniom.

Do wprowadzenia sił służą cięgna sprężające, materiały ekspansywne lub siłowniki.

Najczęściej spotykane są konstrukcje sprężone z betonu zbrojonego cięgnami jako:

-strunobeton

- kablobeton

Do wykonywania takich konstrukcji stosuje się betony o wysokiej wytrzymałości na ściskanie (betony wysokich klas) oraz stal o wysokiej wytrzymałości na rozciąganie.

48. KONSTRUKCE SPRĘŻONE - etapy sprawdzania konstrukcji sprężonych, zakres obliczeń, specyfikacja

SGN

- nośność zginanego przekroju sprężonego

- straty doraźne i opóźnione

- nośność ściskanych elementów sprężonych

-nośność rozciąganych elementów sprężonych

- nośność na ścinanie

SGU

-pojawienie się rys prostopadłych do osi elementu

- pojawienie się rys ukośnych

- rozwarcie rys prostopadłych do osi elementu

-ugięcie elementów sprężonych

48. KONSTRUKCE SPRĘŻONE - straty sprężenia, istota zjawiska, przykłady, źródła strat, wpływ na obliczanie SG

Przy sprawdzaniu stanów granicznych należy przyjmować odpowiednią dla analizowanej sytuacji wartość siły sprężającej z uwzględnieniem strat sprężenia.

Straty sprężenia należy obliczać w zależności od naprężeń normalnych, wyznaczonych dla sytuacji początkowej i trwałej. Naprężenia te należy wyznaczać dla obciążenia charakterystycznego i średnich wartości siły sprężającej Pm,o i Pm,t.

Straty należy obliczać w kolejności ich występowania tj.:

a) w konstrukcjach strunobetonowych:

- straty doraźne wywołane częściową relaksacją stali oraz odkształceniami sprężystymi betonu,

- straty opóźnione (reologiczne) wywołane skurczem i pełzaniem betonu oraz pozostałą częścią relaksacji stali.

b) w konstrukcjach kablobetonowych:

- straty doraźne, wywołane tarciem cięgien w zakotwieniu i o ścianki kanału, poślizgiem cięgien w zakotwieniu, odkształceniem sprężystym betonu (w przypadku naciągu kolejnych cięgien).

- straty opóźnione (reologiczne) wywołane relaksacją stali, skurczem i pełzaniem betonu,

c) w konstrukcjach sprężonych bez przyczepności:

- straty doraźne, wywołane tarciem cięgien w zakotwieniu, na dewiatorach i o ścianki kanału, poślizgiem cięgien w zakotwieniu, odkształceniem sprężystym betonu (w przypadku naciągu kolejnych cięgien).

straty opóźnione (reologiczne) wywołane relaksacją stali, skurczem i pełzaniem betonu.

50. KONSTRUKCJE SPRĘŻONE . Stany graniczne nośności ogólnie. Porównanie z żelbetowym.

Nie ma tego w książce Stysia.

Ujemna strzałka ugięcia- nie ma zarysowania.

Przedział pomiędzy 0x01 graphic
a 0x01 graphic
jest mniejszy dla konstrukcji sprężanych niemniej jednak ostatecznie 0x01 graphic
konstrukcji sprężonych jest o wiele większy.

51.

52. STROP MONOLITYCZNY PŁYTOWO - BELKOWY. Planowanie układu konstrukcyjnego. Wstępne ustalenie rozpiętości i wymiarów.

sposób doświetlenia (żebra biegnące równolegle do osi podłużnej budynku utrudniają dostęp światła), pokonywanie dużych otworów okiennych nadprożami (jeśli opieramy na nich żebra są one znacznie obciążone, natomiast podciągi należy opierać na filarkach międzyokiennych). Należy zwrócić też uwagę na dylatacje, a dokładnie wymagania normowe dotyczące max odległości pomiędzy dylatacjami (wymiary i typ kontr)

b) Wstępne ustalenie rozpiętości i wymiarów:

53. STROP MONOLITYCZNY PŁYTOWO - BELKOWY. Płyty ciągłe - kojarzenie obciążeń. Analiza sprężysta, istota plastycznego wyrównania momentów.

Kojarzenie obciążeń przy obl sił wew przekroju należy sprawdzić najniekorzystniejsze zestawienie obciążeń wewnętrznych, czyli takie które powoduje największe wytężenie przekroju.

Analiza sprężysta może być stosowana w swojej klasie dokładności rozwiązań we wszystkich typach konstrukcji. Założenia tej metody to (w żelbecie spełnione jednak tylko w przybliżeniu): *)założenie płaskich przekrojów Bernoulliego, *)stosowanie teorii I rzędu, *) jednorodność i izotropia materiału, *) zasada Saint-Venanta *) zasada superpozycji. Przy przyjęciu sprężystej pracy siły wewnętrzne są wyznaczane tak jak w belce ciągłej. W tym celu korzysta się z tablic Winklera.

W metodzie plastycznego wyrównania momentów zakłada się, że na skutek dużych odkształceń plastycznych przekrojów podporowych wytwarzają się tzw. Przeguby plastyczne. Mówi się tutaj zwykle o momentach podporowych, jakkolwiek może to dotyczyć dowolnego, najbardziej wytężonego przekroju płyty. Miejsce powstania przegubu wiąże się z lokalizacją zbrojenia w elemencie zginanym, a więc do pewnego stopnia możemy ingerować w mechanizm plastycznego zachowania się konstrukcji. Zakładając identyczną nośność przekroju podporowego i przęsłowego przy wzroście obciążenia konst. zachowuje się sprężyście aż do momentu osiągnięcia na podporze momentu plastycznego. Zwiększenie obciążenia powoduje redystrybucje sił wew. - moment podporowy nie zwiększa się, natomiast nie większa się moment przęsłowy. Przyrost obciążenia może nastąpić aż do utworzenia się kolejnego przegubu plastycznego w przęśle, kiedy to powstanie zmienny geometrycznie mechanizm i konst. ulegnie zniszczeniu.

54. STROP MONOLITYCZNY PŁYTOWO - BELKOWY. Belki obliczenia statyczne, plastyczne redystrybucje sił, obwiednia momentów, obwiednia nośności.

Obliczenia statyczne. Przed przystąpieniem do wymiarowania przekroju należy dobrać schemat statyczne najbardziej odpowiadający rzeczywistej pracy belki. Jednak ze względu na to, że zamocowania belek bywają zagadnieniami bardziej złożonymi np. występuje częściowa zamocowanie w obliczeniach statycznych przyjmuje się proste schematy statyczne a siły wynikające z rzeczywistego zamocowania uwzględnia się na etapie konstruowania.

Plastyczna redystrybucji sił. Jak w pytaniu 53

Obwiednia momentów. Po obliczeniu max sił przekrojowych na podstawie różnych kombinacji obciążeń należy wyznaczyć obwiednie momentów. (tak jak się robiło w projekcie).

Obwiednia nośności. Nośność obliczamy ze wzorów wynikających z równań równowagi, które z kolei są zależne od kształtu przekroju poprzecznego.

55. STROP MONOLITYCZNY PŁYTOWO - BELKOWY. Siły skupione działające na podciąg - zginanie i ścinanie.

Podciąg jest belką wieloprzęsłową obciążoną siłami skupionymi stanowiącymi reakcje z żeber. Reakcje można ustalić zbierając obciążenia z przypadających na żebra powierzchni rozdziału pamiętając o tym, żeby rozdzielić część stałą i zmienną obciążenia oraz część długotrwała. Z kombinacji obciążeń należy obliczyć maksymalne wartości momentów przęsłowych, podporowych oraz pod siłami. Na tej podstawie należy wykonać obwiednie momentów i nośności. Spełnienie warunku nośności granicznej na ścinanie wymaga modyfikacji obwiedni momentów. Ze względu na konieczność należytego zakotwienie podłużnego pręta rozciąganego poza przekrojem, w którym występuje największa siła VSd, rozsuwa się obwiednie momentów o odcinek aL. Warunkiem spełnienia stanu granicznej nośności zgięciowej jest spełnienie w każdym przekroju warunku MSd<MRd.

Algorytm obliczania rys prostopadłych.

Wyznaczenie max M dla obciązeń char zmiennych długotrwałych. Obl momentu rysującego (Mcr). Jeżeli moment zarysowania jest większy to nie trzeba sprawdzać rys prostopadłych. Jeżeli moment rysujący jest mniejszy to przekrój pracuje jako zarysowany. Należy obl szerokość rozwarcia rysy i porównać z wart dop.

Algorytm obliczania belki na ścinanie.

Wyznaczenie odcinków pierwszego rodzaju, oddcinki w których beton z pomocą zbrojenia głownego mogą przenieść siły ścinające. Wyznaczenie odcinków drugiego rodzaju, są to miejsca gdzie siła tnąca jest na tyle duża, że mogą powstać rysy ukośne.Należy zaprojektować strzemiona. Podział odcinków drugiego rodzaju przyjmuje się zgodnie z modelem kratownicowym. Gdzie pasy górne i dolne są zbrojeniem zaprojektowanym ze względu na zginanie. Słupki stanowią strzemiona, natomiast krzyżulce beton. Sprawdzamy czy ktoryś z elementow nie osiągnie stanu granicznego nośności, gdyż element ulegnie zniszczeniu. Sprawdzamy czy Vsd<Vrd3 gdzie Vrd3 jest to siła przenoszona przez strzemiona i pręty odgięte (jeżeli wystepują w przekroju). Strzemiona muszą przenieść minimum 50% siły tnącej. Dodatkowo należy sprawdzić nośność ściskanego krzyżulca oraz nośność pasa rozciąganego.

Obciążenia wielokrotnie zmienne jest to obciążenie zmieniające swą wartość (bez zmiany znaku lub ze zmianą znaku) co najmniej 105 w przewidywanym okresie użytkowania konstrukcji i wywołujące jej zmęczenie powodujące pękanie materiału pod wpływem cyklicznie zmieniających się naprężeń.



Wyszukiwarka

Podobne podstrony:
Pytania-na-egzamin-dyplomowy2013-2014, Studia zaoczne PWR, semestr 5
zagadnienia na ezgamin i kolokwium z mat bud, Studia zaoczne PWR, semestr 2, semestr 2, Materiały Bu
WYKORZYSTANIE ENERGII SŁONECZNEJ W BUDOWNICWIE, Studia zaoczne PWR, semestr 3, Budownictwo Ogólne, P
OCENA KOSZTOWA WZNIESIENIA I EKSPLOATACJI BUDYNKU, Studia zaoczne PWR, semestr 3, Budownictwo Ogóln
cw.29-sprawozdanie, Studia zaoczne PWR, semestr 3, regresja
BUDOWNICTWO MIESZKANIOWE I UŻYTECZNOŚCI PUBLICZNEJ, Studia zaoczne PWR, semestr 3, Budownictwo Ogóln
BO2 ZAGADNIENIA EGZAMINACYJNE + opracowanie, Studia zaoczne PWR, semestr 5, Budownictwo Ogólne 2
OBLICZENIE ZAPOTRZEBOWANIA CIEPŁA W BUDYNKU. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU, Studia zaoczne PW
OBLICZENIE ZAPOTRZEBOWANIA CIEPŁA W BUDYNKU, Studia zaoczne PWR, semestr 3, Budownictwo Ogólne, Pomo
OCENA EFEKTYWNOŚCI KOSZTOWEJ BUDYNKU, Studia zaoczne PWR, semestr 3, Budownictwo Ogólne, Pomoce proj
Pytania od dziennych, studia-biologia, Licencjat, sem 5-6, embriologia-biologia rozwoju z dr Nesteru
Pytania od dr, Studia, IV rok, IV rok, VIII semestr, Metody instrumentalne
pytania i odpowiedzi alfabetycznie, Studia Zarządzanie PWR, Zarządzanie PWR II Stopień, I Semestr, R
ZEBRANE PYTANIA OD WACHOWICZA, studia, bio, 3rok, 5sem, technologia i analiza żywności, laborki
Zagadnienia EBHP studia zaoczne, WNOŻ, Semestr 4, Ergonomia
wyklady do kolokwium od wykladwowcy 2, studia mgr rok 2, semestr I, Publiczne prawo konkurencji
PYTANIA PROMOCJA ZDROWIA, Studia, WSIZ, IV semestr, Promocja zdrowia i edukacja zdrowotna
Pytania Kombajn Geofizyka, Studia, Geofizyka, II SEMESTR, GEOFIZYKA, EGZAMIN

więcej podobnych podstron
