1. CEL ĆWICZENIA

- zbadanie rzeczywistego rozkładu czasu przebywania w reaktorze mieszalnikowym z sygnałem skokowym

- zbadanie rzeczywistego rozkładu czasu przebywania w reaktorze tłokowym niskim z sygnałem impulsowym

- zbadanie rzeczywistego rozkładu czasu przebywania w reaktorze tłokowym wysokim z sygnałem impulsowym

2. WSTĘP TEORETYCZNY

→ idealny przepływ tłokowy z sygnałem impulsowym

→ przepływ z idealnym przemieszaniem i sygnałem skokowym

3. ZASTOSOWANE OZNACZENIA

 - czas przebywania [s]

^{- średni czas przebywania [s ]}

V - objętość robocza aparatu [ml]

^{- natężenie przepływu [ml/s]}

V_R - objętość reaktora [ml]

θ - czas bezwymiarowy [1]

4. WZORY

Dla F(0) = 0

F(∞) =1

5. OBLICZENIA

→ reaktor mieszalnikowy z sygnałem skokowym

V_R = 716 ml

Liczba orbotów pompy: 10 obr./min.

1. Wyznaczenie średniego natężenia przepływu oraz czasu przebywania

Lp	V [ml]	t [s]
1	4,9	1,9
2	5	2,15
3	4,9	1,9
średnia:	4,933333	1,983333

^{= 716/147=4,871 [min.]}

2. tabela wyników i wykreślenie funkcji A(t) , F(t) , E(t)

t [min]	Abs		F(t)	E(t)
0	-0,002	0	0	1
0,45	0,063	0,092388	0,088249	0,911751
1,6	0,171	0,328492	0,279991	0,720009
2	0,209	0,410615	0,336757	0,663243
2,45	0,245	0,503003	0,395288	0,604712
3,6	0,32	0,739106	0,522459	0,477541
4	0,34	0,821229	0,560109	0,439891
4,5	0,351	0,923883	0,603025	0,396975
6,1	0,418	1,252374	0,714175	0,285825
6,5	0,432	1,334497	0,736709	0,263291
7,2	0,454	1,478212	0,771955	0,228045
10	0,556	2,053073	0,87166	0,12834
12	0,605	2,463687	0,914879	0,085121
14	0,625	2,874302	0,943544	0,056456
16	0,63	3,284916	0,962556	0,037444
17	0,631	3,490224	0,969506	0,030494
18	0,632	3,695531	0,975166	0,024834
20	0,634	4,106146	0,983529	0,016471

→ reaktor tłokowy wysoki z sygnałem impulsowym

^V_R ^{= 795 ml}

1. Wyznaczenie średniego natężenia przepływu oraz czasu przebywania

Lp	V [ml]	t [s]	V [ml/s]	V[ml/min.]
1	100	57,4	1,742160279	104,5296
2	100	60	1,666666667	100
3	100	58	1,724137931	103,4483
średnia	100	58,46667	1,710988292	102,6593

• ^{= 720/102,6593 = 7,0135 [min.]}

2.
   ^{Wykreślenie funkcji A(t)}

^{→ bioreaktor tłokowy niski z sygnałem impulsowym}

^V_R ^{= 720ml}

1. ^{Wyznaczenie średniego natężenia przepływu oraz średniego czasu przebywania}

Lp	V [ml]	t [s]	V [ml/s]	V[ml/min.]
1	100	57,4	1,74216	104,5296
2	104	59,6	1,744966	104,698
3	112	64,01	1,749727	104,9836
średnia	105,3333333	60,33667	1,745618	104,7371

^{= 720/104,737 = 6,87 [min.]}

6. Wnioski

^- na wykresie funkcji A(t) dla wszystkich typów pik (odpowiadający najwyższej wartości absorbancji) jest przesunięty w lewo w stosunku do obliczonego średniego czasu przebywania

- najkrótszy czas przebywania jest dla reaktora z pełnym przemieszaniem z sygnałem skokowym

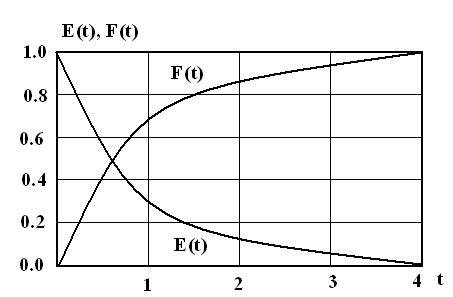

- wykresy funkcji F(t) i E(t) dla reaktora z pełnym przemieszaniem z sygnałem skokowym w bardzo dużym stopniu przypominają wykresy F(t) i E(t) dla przepływów idealnych

- średnie czasy przebywania dla reaktora tłokowego niskiego i reaktora tłokowego wysokiego są zbliżone co do wartości

- w reaktorze tłokowym barwnik pojawił się w strumieniu wyjściowym w postaci takiego samego sygnału, jak w wejściowym.
