obliczenia, Politechnika Lubelska, PKM- Podstawy Konstrukcji Maszyn, Projekt Podnośnik


0x08 graphic

POLITECHNIKA LUBELSKA

WYDZIAŁ MECHANICZNY

KATEDRA PODSTAW KONSTRUKCJI MASZYN

PROJEKT PODNOŚNIKA ŚRUBOWEGO

Zaprojektować podnośnik śrubowy którego wysokość podnoszenia

Wysokość 225mm, obciążenie Q=8kN.

Wykonał Michał Kępa

Grupa: MD 104.1 C

Dane:

Obliczenia:

Wyniki:

Hs=225mm

H`=60mm

xw=4,5

E=2,1*105Mpa

Q=8KN

D1=19mm

D4=24,5mm

D2=d2=21,5mm

P=5mm

d3=20,5mm

ls=570mm

E=2,31*105Mpa

s=111,1

1. ŚRUBA

    1. Swobodna długość wyboczenia ls=2l

l=Hs+H`=225+60=285mm

ls=2l=2*285=570mm

    1. Średnica rdzenia śruby.

Założono, że będzie tu zachodzić wyboczenie sprężyste

xw - współczynnik bezpieczeństwa na wyboczenie

Średnica rdzenia śruby.

0x01 graphic

Przyjmuję gwint trapezowy Tr 24x5 o średnicy rdzenia

d3=18,5mm

    1. Sprawdzenie trafności zastosowania wzoru Eulera.

s - smukłość

0x01 graphic

Warunek został spełniony.

    1. Doraźna wytrzymałość na wyboczenie.

0x01 graphic

Naprężenia ściskające w rdzeniu śruby

0x01 graphic

    1. Sprawdzenie współczynnika na wyboczenie.

0x01 graphic

xw=4,57 > xw przyj=5

l=285mm

ls=570mm

d3=18,50mm

s=123,2

Rw=136MPa

σ = 29,76MPa

Xw = 4,57

Dane:

Obliczenia:

Wyniki:

p=6mm

μ=0,1

αr=15º

Q=8KN

Ms=15380,88Nmm

Q=8kN

d3=18,5mm

d=34mm

D1=28mm

p=6mm

pdop=12Mpa

Q=17kN

    1. Sprawdzenie warunku naprężeń w rdzeniu śruby.

Ms=0,5Qdstg(γ +ρ`)

0x01 graphic

0x01 graphic
0x01 graphic

μ - współczynnik tarcia pomiędzy śrubą a nakrętką

0x01 graphic
0x01 graphic

Ms=0,5*8000*21,5*tg(4,23º + 5,91º)= 15380,88

    1. Sprawdzanie naprężenia zastępczego w rdzeniu.

0x01 graphic

0x01 graphic

σz<kcj = 88MPa - warunek spełniony, konstrukcja poprawna

2. NAKRĘTKA

2.1 Wysokość nakrętki.

p - nacisk powierzchniowy na zwojach gwintu

0x01 graphic

0x01 graphic

Z warunku dobrego prowadzenia śruby w nakrętce:

H= (1,1-1,5)d = 26,4-36mm

Ze względów konstrukcyjnych przyjmuję wysokość nakrętki: H=40mm.

ds=21,5mm

γ=4,23º

Ms=15380,88Nmm

τs=12,37MPa

σz=36,67MPa

Hmin=19,74mm

H=40mm

Dane:

Obliczenia:

Wyniki:

d3=27mm

D4=35mm

k=0,04

Q=17kN

Ms=43767Nmm

Pr = 200N

2.2 Średnica zewnętrzna nakrętki

0x08 graphic

Przyjmuję: 38mm ze względów konstrukcyjnych.

OBLICZENIA UKŁADU NAPĘDU

2.3 Średnica koła styku podkładki kulistej z podkładką płaską:

0x01 graphic

Moment tarcia:

Mt = 0,5Q*do

Mt = 0,5*8000*1,27*0,1 = 508Nmm

Całkowity moment na śrubie podnośnika:

Mc = Ms+Mt = 15380,88+508 = 15888,88Nmm

3. DRĄG

Pr - siła ludzkiej ręki

Długość drąga:

Mc = Pr*L

L = Mc/Pr = 15888,88/200 = 79,44mm

Przyjmuje długość: L= 150mm

Średnicę drąga wyznaczamy z warunku na zginanie

0x01 graphic

Przyjmuję średnicę drąga dp = 12mm

Dz=35,7mm

do=1,27mm

Mt = 508Nmm

Mc = 15888,88Nmm

L = 150mm

dp = 11,05mm

Dane:

Obliczenia:

Wyniki:

pdop = 1MPa

dw = 80mm

  1. PODSTAWA

Zakładamy naciski dopuszczalne na grunt: pdop = 1MPa

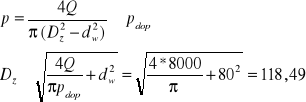

    • Zewnętrzna średnica podstawy.

0x01 graphic

Przyjmuje konstrukcyjnie: 120mm

Dz = 118,49mm

4

0x01 graphic
