Politechnika Lubelska	Laboratorium metrologii
w Lublinie	Ćwiczenie nr 1
Mirosław Latos Grzegorz Szczygielski		Semestr V	Grupa: 5.2	Rok akademicki: 1999/2000
Temat ćwiczenia: Metody pomiaru parametrów źródeł			Data wykonania: 21.10.99	Ocena:

Cel ćwiczenia :

Celem ćwiczenia jest poznanie podstawowych źródeł napięcia i prądu stałego i przemiennego oraz metod pomiaru ich charakterystycznych parametrów.

Spis przyrządów pomiarowych użytych w ćwiczeniu.

1. Amperomierz magnetoelektryczny PL-P3-520-E6

2. Woltomierz elektromagnetyczny PL-P3-339-E6

3. Multimetr cyfrowy PL-T-4219-E2-M

4. Zasilacz PL-P3-721-E6

5. Autotransformator PL-P3-515-E6

6. Rezystory PL-P3-57-E6 PL-K-020-E6

1. Pomiar charakterystyki obciążenia źródła elektrochemicznego

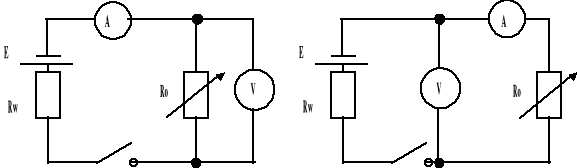

1.Układy pomiarowe:

a) poprawnie mierzonego prądu b) poprawnie mierzonego napięcia

2.tabele pomiarów

Układ a				Układ b
Lp.	U	Io	RW	U	Io	RW
	[V]	[A]	[Ω]	[V]	[A]	[Ω]
1	1,234	25	1,04	1,252	24	0,33
2	1,233	30	0,90	1,252	30	0,27
3	1,232	35	0,80	1,252	35	0,23
4	1,231	40	0,72	1,251	40	0,23
5	1,228	45	0,71	1,251	45	0,20
6	1,225	50	0,70	1,250	50	0,20
7	1,222	55	0,69	1,250	55	0,18
8	1,218	60	0,70	1,250	60	0,17
9	1,216	65	0,68	1,249	65	0,17
10	1,212	70	0,69	1,249	70	0,16
11	1,209	75	0,68	1,248	75	0,16

3. Charakterystyki obciążenia U=f(I_o)

II. Pomiary parametrów elektronicznego zasilacza napięciowego.

1.

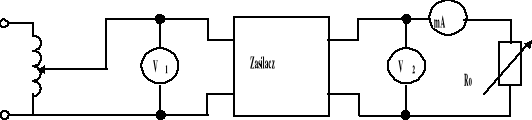

   Układ pomiarowy:

2.Tabela pomiarów

lp		1	2	3	4	5	6	7	8	9
U1	V	220	220	220	220	220	220	220	220	220
U2	V	5,05	5,04	5,02	5,01	4,99	4,98	4,96	4,95	4,94
Io	A	100	200	400	600	800	1000	1200	1400	1500

3. Charakterystyka obciążenia U=f(I_o)

III. Wyznaczanie współczynnika stabilizacji zasilacza stabilizowanego dla 100%, 50%, 20%, 10% maksymalnego prądu obciążenia przy zmianach napięcia zasilającego ± 10% U_n.

1. Układ pomiarowy.

2.Tabela pomiarów

I/Io	U1max	U1min	U2max	U2min	S
[%]	[V]				-
100	240	200	4,91	4,9	3,7068
50	240	200	4,96	4,95	3,6694
20	240	200	5	4,99	3,6400
10	240	200	5,01	5	3,6327

3. Charakterystyka S=f(I/I_o)

IV. Wyznaczanie charakterystyki U_wyj = f ( α ) laboratoryjnego autotransformatora.

1. Układ pomiarowy:

2.Tabela pomiarów

lp		1	2	3	4	5	6	7	8	9	10	11	12	13
α	dz	0	2	4	6	8	10	12	14	16	18	20	22	23
Uwyj	V	0	30	52	70	92	114	137	160	180	203	223	245	256

3. Charakterystyka U_wyj=f(α)

V. Wyznaczanie charakterystyki potencjometru zasilanego z autotransformatora w funkcji przesunięcia suwaka.

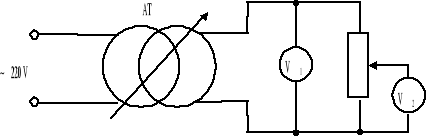

1. Układ pomiarowy.

2.Tabela pomiarów.

lp		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
L	cm	6	10	12,5	15	17,5	20	22,5	25	27,5	30	32,5	35	37,5	40	42,5	45	47,5	50
Uwy	V	220	210	200	188	175	164	152	140	126	115	103	93	82	70	57	45	32	20

3. Charakterystyka U=f(L)

Wnioski:

Do pomiaru napięcia SEM akumulatora używaliśmy woltomierza o bardzo dużej rezystancji wewnętrznej - był multimetr cyfrowy. Dlatego też pomiar SEM akumulatora obarczony jest małym błędem.. Rezystancja wewnętrzna akumulatora jak wykazują przeprowadzone pomiary nie jest stała, lecz zmienia się wraz ze wzrostem obciążenia maleje. Mniejsze błędy pomiarowe wystąpiły przy zastosowaniu układu z poprawnie mierzonym napięciem. Ze względu na to, że rezystancja woltomierza jest bardzo dużo razy większa od R obciążenia.

Na podstawie pomiarów wykonanych podczas badania elektronicznego stabilizatora napięcia widać, że jego napięcie maleje nieznacznie wraz ze wzrostem prądu obciążenia.. Badany zasilacz charakteryzuje się prawie stałym stałym współczynnikiem stabilizacji.

Pomiary wykonane przy badaniu autotransformatora laboratoryjnego U_wy= f (α) wykazują, że skalę autotransformatora należy traktować jako orientacyjną, gdyż wartość napięcia wyjściowego nie pokrywa się z wartością napięcia nastawionego na autotransformatorze. Aby uzyskiwać żądane wartości napięcia dołączyć należy woltomierz do autotransformatora.

Badanie potencjometru suwakowego pozwoliło wykazać, że charakterystyka napięcia wyjściowego w funkcji przesunięcia suwaka jest linią prostą .Wnioskiem stąd jest to, że badany potencjometr był potencjometrem liniowym.

---
