POLITECHNIKA ŚWIĘTOKRZYSKA

LABORATORIUM OBRÓBKI SKRAWANIEM

ĆWICZENIE

NR

1

Wpływ parametrów skrawania na chropowatość powierzchni obrobionej.

Rok akademicki

1998/99

Semestr

Grupa

21b

Nazwisko i imię

Marcin Kozub

Data

1999 - 03 - 11

Ocena

Obrabiarka

Tokarka uniwersalna

SI - 250

Material obrabiany

MO58

Narzędzie

Nóż tokarski z wymiennymi płytkami wieloostrzowymi - hR 111.17 - 3232

SPGN 1900412 H20S

Nr

Próbki

Parametry skrawania

Ra [μm]

Ra

g

[mm]

p

[mm/obr]

n

[obr/min]

v

[m/min]

1

2

3

4

5

6

7

8

9

śred.

4.1

1

0,15

140

43,3

0,8

0,62

0,71

4.2

1

0,15

180

55,7

0,65

0,65

4.3

1

0,15

224

69,3

0,42

0,42

4.4

1

0,15

280

86,7

1,1

1,1

4.5

1

0,15

355

109,9

0,7

0,7

4.6

1

0,15

450

139,3

0,8

0,8

4.7

1

0,15

560

173,4

0,6

0,6

4.8

1

0,15

710

219,8

0,75

0,75

4.9

1

0,15

900

278,6

0,55

0,55

4.10

1

0,15

1120

346,7

0,5

0,5

4.11

1

0,05

450

139,3

0,45

0,45

4.12

1

0,10

450

139,3

0,75

0,75

4.13

1

0,15

450

139,3

0,45

0,45

4.14

1

0,20

450

139,3

0,75

0,75

4.15

1

0,25

450

139,3

0,9

0,9

4.16

1

0,27

450

139,3

1,0

1,0

4.17

1

0,30

450

139,3

1,2

1,2

4.18

1

0,34

450

139,3

1,25

1,25

4.19

1

0,37

450

139,3

1,25

1,25

4.20

1

0,41

450

139,3

1,3

1,3

1 . Wzory do obliczeń .

0x01 graphic
0x01 graphic
0x01 graphic

0x08 graphic

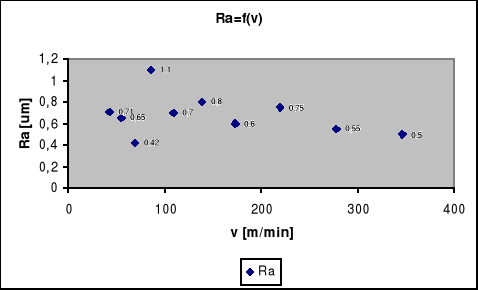

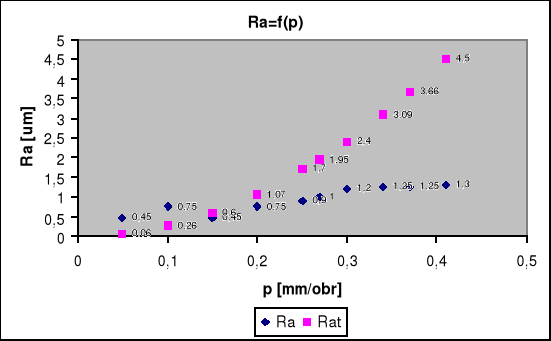

2 . Wykresy .

0x08 graphic

3. Wnioski .

Jak widać z powyższych wykresów na parametr chropowatości Ra ma wpływ zarówno posuw p , jak i prędkość skrawania v . Z tym , że wraz ze wzrostem posuwu parametr chropowatości monotonicznie rośnie , natomiast wraz ze wzrostem prędkości skrawania monotonicznie maleje . Obliczony teoretyczny parametr Rat powinien wykazywać podobną zależność do doświadczalnego , położoną niżej na wykresie , lecz ze względu na występujące błędy w czasie pomiaru oraz ze względu na to , że próbki są dosyć stare , obie linie przecinają się i jest znaczna różnica wartości parametrów Ra i Rat .

0x01 graphic

0x01 graphic
