DANE:
Rozpiętość dźwigara - L=13 m
Klasa użytkowania - 2
Klasa drewna - C30
Dla GL35:
Wytrzymałości obliczeniowe:

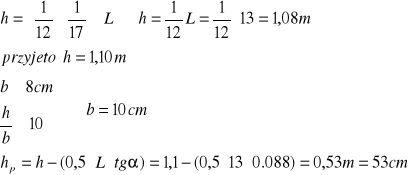

Wstępny dobór przekroju:
Ustalenie przekroju obliczeniowego
;
więc:
Obciążenia obliczeniowe i charakterystyczną:
Rodzaj obciążenia |
Obciążenie charakterystyczne |
Współczynnik obciążeniowy |
Obciążenie obliczeniowe |
|
|
|
|
|
|
|
|
|
[-] |
|
|
|
|
|
|
1) pokrycie dachowe |
0,233 |
1,1 |
0,257 |
|
- płyta TRIMOTERM SNV 100 |
|
|
|
|
2) płatwie (założono przekrój 120x500, ciężar drewna wg tabl. Z1-1 lp.6 w PN-82/B-02001) |
0,08 |
1,1 |
0,088 |
|
|
|
|
|
|
3) ciężar własny dźwigara (przyjęto na podstawie p.4.2 - wzór Z2-1 z załącznika 2 PN-82/B-02001) |
0,18 |
1,1 |
0,2 |
|
|
|
|
|
|
Σ gi |
0,495 |
1,1 |
0,545 |
|
