Politechnika Lubelska

Laboratorium Metrologii

Ćwiczenie nr 12

Bogusz Albert

Kukiełka Rafał

Lasota Wojciech

Semestr

V

Grupa

ED 5.1

Rok akademicki

1999/2000

Temat ćwiczenia:

Pomiary podstawowych wielkości magnetycznych

Data wykonania

05.11.99

Ocena:

Cel ćwiczenia

Celem ćwiczenia jest poznanie sposobów pomiaru podstawowych wielkości magnetycznych.

1. Pomiar strumienia magnetycznego magnesu trwałego przetwornika magnetoelektrycznego galwanometrem przetłumionym.

Układ pomiarowy

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Użyte przyrządy :

G - galwanometr kl. 1 zakres 100 mWb PL - P3 - 588/E6

Sd - sonda pomiarowa Rc=8,7Ω , Zc=150 zw

Rb - opornik kołkowy nr PL-P3-317-E6

Wartość rezystancji obliczono ze wzoru :

C1=Zc*Φ/Δα=150zw*0,12mWb/100dz=1,8*10-4 Wb/dz

Cn=1*10-4 Wb/dz

Cn*(Rc+Rb)/Rb=C1

0x08 graphic

Tabela pomiarowa

Lp

α

φ

φśr

dz

mWb

mWb

1

98,5

17,73

17,80

2

99,5

17,91

3

99,5

17,91

4

98,0

17,64

φ = C1*α = 1,8*10-4 Wb/dz * 98,5 = 0,01773 Wb = 17,73 mWb

φśr = (17,73+17,91+17,91+1764)/4=17,80 mWb

2.Pomiar wpływu rezystancji obwodu cewki pomiarowej na błąd pomiaru strumienia.

Schemat pomiarowy

0x08 graphic

Użyte przyrządy

G - galwanometr kl. 1 zakres 100 mWb PL - P3 - 588/E6

Sd - sonda pomiarowa Rc=8,7Ω , Zc=150 zw

Rb - opornik kołkowy nr PL-P3-317-E6

Rd - opornik kołkowy

Tabela pomiarowa

Lp

Rd

α

φ

δ

Ω

dz

mWb

%

1

0

100,0

18,00

0,0

2

5

99,0

17,82

-1,0

3

10

100,0

18,00

0,0

4

15

99,5

17,91

-0,5

5

20

97,5

17,55

-2,5

6

25

97,0

17,46

-3,0

7

30

97,0

17,46

-3,0

8

35

97,0

17,46

-3,0

9

40

94,0

16,92

-6,0

10

45

93,0

16,74

-7,0

11

50

92,5

16,65

-7,5

obliczenia

Φ = α*C1 = 100dz * 1,8*10-4Wb/dz = 18 mWb

δΦ = 0x01 graphic

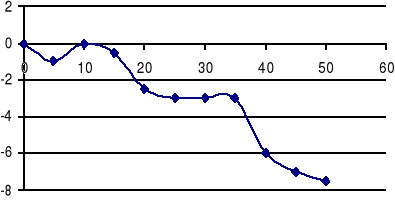

Krzywa błędu względnego δ = f(Rd)

0x08 graphic
0x08 graphic
0x08 graphic

3.Wyznaczenie charakterystyki komutacyjnej magnesowania dla próbki pierścieniowej.

Schemat pomiarowy

0x01 graphic

Użyte przyrządy:

A1 - amperomierz ME, 1.5A, 75dz., kl.0.5, PL-P3-76-E6

A2 - amperomierz EM, 5.0A, 50dz., kl.0.5, PL-P3-253-E6

R1 - rezystor suwakowy R = 13.9, I = 2.9A, PL-P3-103-E6

R2 - rezystor suwakowy R = 46,Ω I = 2.4A, PLK-020-E6

Rd - rezystor dekadowy kl.0.05, PL-P3-534-E6

Rb - rezystor kołkowy Pdop = 0.5W, kl.0.05, PL-P3-317-E6

Gb - galwanometr balistyczny kl.1,R = 600, 140dz.,to =11s, PL-P3-1743-E2-M

Pr - badana próbka ferromagnetyczna Hmax = 1315 A/m, Bmax = 1.2T, m = 574.7G

M - wzorzec indukcyjności wzajemnej M = 0.01H, Imax = 1A, PL-P3-3112E6

At - autotransformator PL-P3-351-E6

= - zasilacz stabilizowany PL-P3-1820E6

W1 - wyłącznik jednobiegunowy

W2 , W3 - wyłączniki dwubiegunowe

P1 , P2 - przełączniki dwubiegunowe

Skalowanie galwanometru

ΔI = 0,4A;

M = 0,01H;

α1m = 68dz;

zc = 1200zw;

Sc = (DZ - DW)*H = (0,1046m - 0,0845m)*0,0251m = = 5,0451*10-4 m2 ;

kb =

L.p.

I

α

B

H

[A]

[dz]

[mT]

[A/m]

1

0,15

620

60

131.31

2

0,25

1600

155.2

218.86

3

0,3

2400

232.8

262.62

4

0,4

3200

310.4

350.17

5

0,5

3900

378.3

437.71

6

0,7

4600

446.2

612.79

7

0,9

5100

494.7

787.88

8

1,0

5300

513.2

875.42

B = kb*α = 0,097mT/dz * 3200dz = 310,4 mT

zm = 260zw; lśr = π* = π*

H =

Wyznaczenie przenikalności magnetycznej:

a) normalnej (względnej) dla punktu A o H = 500 A/m

μ`A =

b) początkowej

μ`pocz. =

c) maksymalnej

μ`max =

d) różniczkową dla punktu B

μ`d =

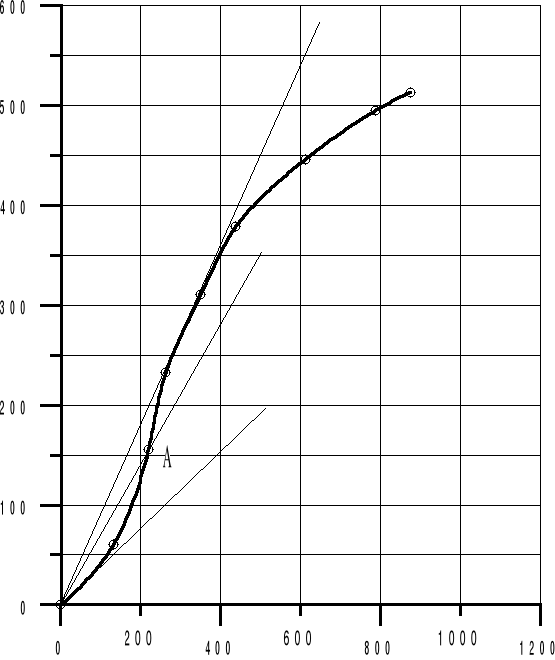

Charakterystyka komutacyjna magnesowania .

0x08 graphic

0x01 graphic

4. Wnioski

Włączenie równoległe rezystora Rb powoduje zwiększenie zakresu pomiarowego galwanometru (stałej galwanometru) - punkt1.

Błąd pomiaru strumienia, przy założeniu, że dla Rd = 0 strumień Φ ma poprawną wartość, wynikający z zastosowania dodatkowej rezystancji obwodu cewki pomiarowej, ma zawsze wartość ujemną ze względu na zmniejszanie się strumienia wraz ze wzrostem Rd. Zależność δΦ = f (Rd) jest liniowa w środku i na końcu, na początku zaś jset nieliniowa.

Wyznaczona przenikalność magnetyczna jest większa od teoretycznej, która dla takiej próbki stalowej wynosi ok. 200. Rozbieżność może wynikać z niedokładnego odczytu wskazań galwanometru balistycznego a także ze złego wyskalowania przyrządu pomiarowego.

1

3

Sd

Rb

Gp

Rd

0x01 graphic

Sd

Rb

Gp

N S S

0x01 graphic

B [mT]

Rd [Ω]

δ [%]
