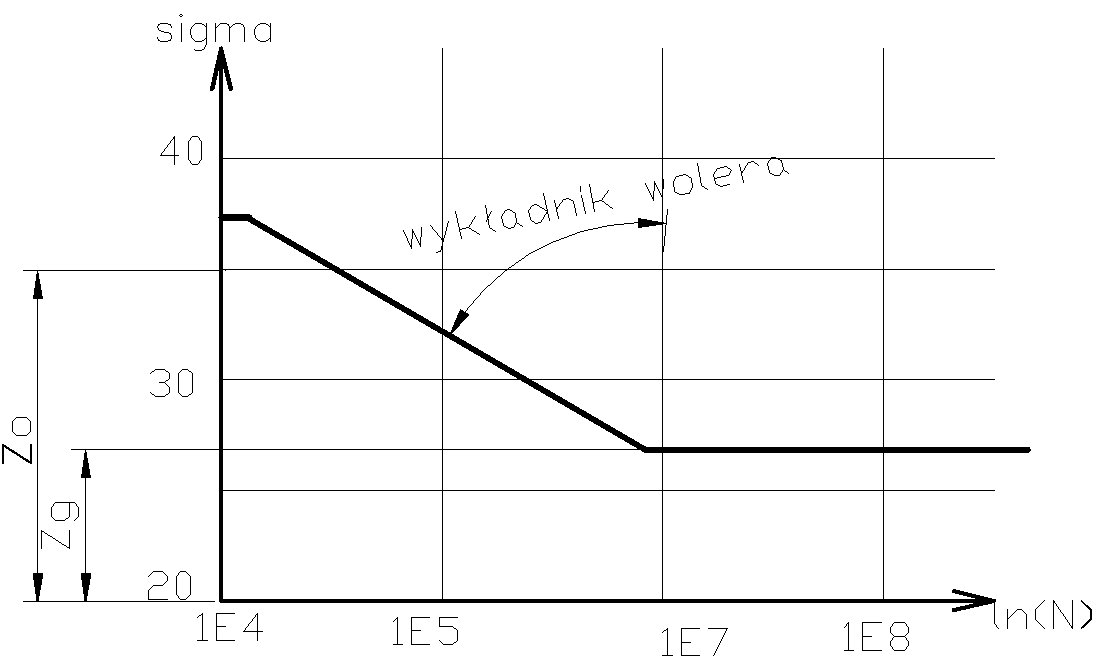

Wykres Wöhlera

0x01 graphic

Zk- obszar wytrzymałości zmęczeniowej przy małej ilości cykli

Zo- obszar wytrzymałości zm. przy ograniczonej ilości cykli

Zz- obszar wytrzymałości zm. przy nieograniczonej ilości cykli

Liczba całkowita cykli

Nc=n(1/min)*60*h(ilość godzin)*z(liczba zmian)*D(dni)*l(lat)

σm=(σmaxmin)/2- naprężenie średnie

σa=(σmaxmin)/2- amplituda naprężeń

R=σminmax -współczynnik asymetrii cyklu

Kappa=σma- współczynnik stałości obciążenia

Wykres Haigha

0x01 graphic

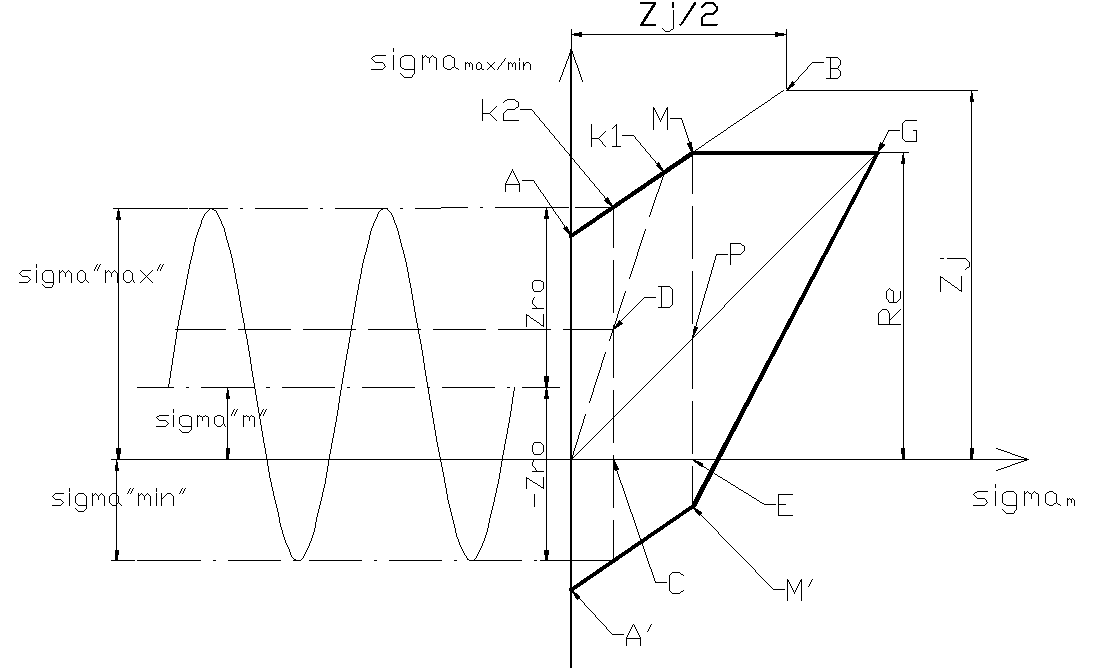

Wykres Smitha

0x01 graphic

Aby narysować wykres potrzeba Re, Zo,Zj.

Jeżeli przy wzroście obciążenia stosunek amplitudy σa do naprężenia średniego σm będzie stały to wartość wytrzymałości zmęczeniowej określa punkt k1

σam=const, x2=z1max=E*k1/CD

Jeśli przy wzroście obciążeń naprężenie średnie cyklu pozostaje stałe to wytrzymałość zmęczeniowa odpowiadająca punktowi D określona jest punktem k2, współczynnik bezpieczeństwa

σm=const x2=Z2/σz=Ck2/CD

D-punkt pracy.

CZYNNIKI WPŁYWAIĄCE NA WYTRZ. ZMĘCZENIOWĄ

Pod pojęciem KARBU należy rozumieć wszelkie nieciągłości poprzecznych przekrojów przedmiotu lub zmiany krzywizn powierzchni ograniczających przedmiot (rowki, otwory, gwinty)

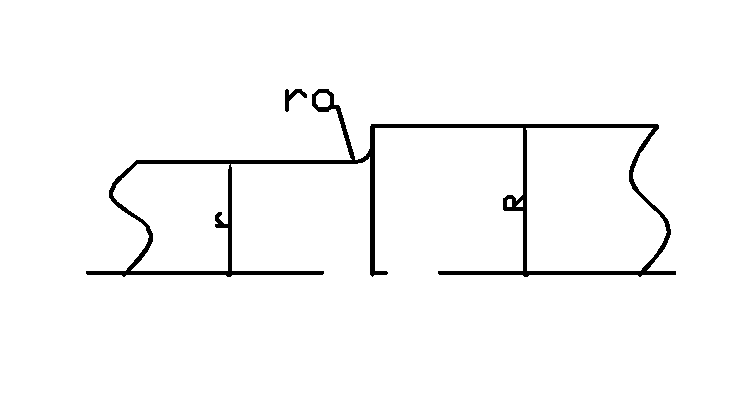

Rozkład naprężeń w obszarze karbu zależy od geometrii karbu, związanej z wymiarami przedmiotu. Charakterystykę zmęczeniową karbu ujmujemy w tzw. współczynniku kształtu αk . Wartość współczynnika αk zależy od: stosunku promienia krzywizny dna karbu ρ do promienia lub połowy szerokości przekroju r w elementach płaskich w płaszczyźnie karbu, oraz od stosunku promienia połowy szerokości elementu R w miejscu nie osłabionym karbem do promienia r.

0x01 graphic

βk- współczynnik działania karbu- stosunek wytrzymałości próbek gładkich bez karbu do wytrzymałości próbek gładkich z karbem. βk- zależy od współczynnika kształtu i współczynnika wrażliwości materiału na działanie karbu.

βk=1+ηkk+1) gdzie ηk- współczynnik wrażliwości materiału na działanie karbu (jest zależny od Rm, ρo) =1 dla materiałów doskonale sprężystych „szkło” =0 dla materiałów niewrażliwych na działanie karbu „żeliwo szare”.

Współczynnik βp charakteryzuje zmianę wytrzymałości elementów po różnej obróbce skrawaniem w porównaniu z próbką polerowaną. Do obliczeń elementów z karbem o znanym βk posługujemy się zależnością β=βkp-1 (w przypadku karbów prostych βp pomijamy, dla żeliwa po usunięciu naskórku odlewniczego przyjmujemy βp=1)

βpz- dla powierzchni ulepszanych β=βkpz

Współczynnik wielkości elementu ε=zd/z, zd- wytrzymałość zmęczeniowa próbki o średnicy d, z- wytrzymałość zmęczeniowa próbki o średnicy od 7 do 10mm (γ=1/ε).

OBLICZENIA ZMĘCZENIOWE PRZY OBCIĄŻENIACH ZŁOŻONYCH

Przy jednoczesnym występowaniu naprężeń różnego rodzaju naprężenia te składamy przy zastosowaniu odpowiedniej hipotezy wytężeniowej. Naprężenia zastępcze dla obciążeń niesymetrycznych (wahadłowych) obliczamy tak samo jak dla obciążeń stałych. Przy przewadze naprężeń normalnych σz=(σ2+(kσ*τ/kτ)2)^(1/2). Przy przewadze naprężeń stycznych σz=((kτ*σ/kσ)22)^(1/2). Rozwiązując te zależności można dowieść, że rzeczywisty współczynnik bezpieczeństwa jest równy δz=1/(1/δσ2+1/δτ2)1/2

δστ-składowe rzeczywistego współczynnika bezpieczeństwa obliczane tak jakby działało tylko zmienne naprężenie normalne lub styczne.

WAŁY I OSIE

Jeśli jest przenoszony moment skręcający to taką część nazywamy wałem, jeśli nie to osią. Części wałów osi na których są osadzone współpracujące z nimi elementy nazywamy czopami.

ETAPY PROJEKTOWANIA WAŁÓW:

1.Projektowanie wstępne polegające na ukształtowaniu wału na podstawie uproszczonych obliczeń wytrzymałościowych i zadanych dyspozycji wymiarowych

2.Obliczenia sprawdzające- sztywności(kąta ugięcia i strzałki), obliczenia dynamiczne (prędkości krytycznej ii drgania rezonansowe), obliczenia zmęczeniowe (rzeczywisty współczynnik bezpieczeństwa)

3.Ostateczne kształtowanie wału.

ŁOŻYSKA TOCZNE

Dobór łożysk :

1.ograniczenia wymiarowe łożysk

2.wielkości i kierunki obciążenia

3.prędkość obrotowa

4.możliwość ograniczenia błędu współosiowości

5.wymagana dokładność i cichobieżność

6.sztywność ułożyskowania

Trwałość - jest to ilość obrotów w mln, które wykona 90% łożysk danej grupy, zanim wystąpią pierwsze objawy zużycia zmęczeniowego przy stałej prędkości obrotowej.

L=(C/P)ρ c-nośność ruchowa, p- obciążenie dynamiczne ( ρ=3-łożysko kulkowe, ρ=10/3-łożysko wałeczkowe)

L10-trwałość umowna osiągana przez 90% łożysk

PRZEKŁADNIE

PRZEKŁADNIAMI mechanicznymi nazywamy mechanizmy służące do przenoszenia energii co zazwyczaj połączone jest ze zmianą prędkości obrotowej i odpowiednimi zmianami sił i momentów.

Przekładnie pasowe

Zalety: płynność ruchu, cichobieżność, zdolność łagodzenia drgań, możliwość ustawienia osi w dowolny sposób, mała wrażliwość na dokładność wykonania.

Wady: duże wymiary, niestałość, przełożenia, wrażliwość pasa na szkodliwe działanie otoczenia

Materiały na pasy: skóra, guma z tkaniną bawełnianą, bawełniany, wełniany, mas polimerowy.

Wrąb- przestrzeń pomiędzy zębami jednego koła

Grubość zęba- jest mierzona na średnicy podziałowej

Luz- różnica pomiędzy grubością zęba a podziałką(/2 chyba)

Wysokość zęba-

Luz wierzchołkowy- odległość pomiędzy walcem wierzchołkowym jednego koła a walcem den wrębów drugiego koła c=0.25*m

Wskaźnik wysokości zęba y=ha/m (y=1 zęby zwykłe, y>1 zęby wysokie, y<1 zęby niskie)

Znormalizowane: hf=1.25*m, ha=m

Linia przyporu jest linią wyznaczoną przez kolejne punkty styku.

Odcinek przyporu jest to część lini przyporu ograniczona punktami przecinania się kół na których znajdują się końce czynnych zarysów zęba (koła wierzchołków).

Ewolwenta jest to krzywa powstała przez przetaczanie prostej po okręgu.

Punkt przyporu jest to punkt styku dwóch współpracujących ewolwent.

Centralny punkt przyporu „C” wyznacza przecięcie lini przyporu z linią łączącą środki kół.

Kąt przyporu jest to kąt pomiędzy prostą przyporu a styczną do kół tocznych w punkcie „C”.

Liczba przyporu ε stosunek długości odcinak przyporu do podziałki zasadniczej ε>1.

Zarys odniesienia jest to zarys zębów zębatki nazywanej zębatką odniesienia. Powstaje ona jako zarys styczny do dwóch zarysów ewolwentowych współpracujących kół. Można ją interpretować jako koła zębate o nieskończenie dużej średnicy, zarysem takiego koła są odcinki proste jako szczególny przypadek ewolwent.

Zalety zarysu ewolwentowego:

- mała wrażliwość na odchyłki odległości kół,

- kierunek siły międzyrębnej niemienia się podczas pracy przekładni

- koła zębate o tych samych podziałkach i nominalnych kątach zarysu mogą być kojarzone w dowolne pary

- koła uzębione zewnętrznie mogą być kojarzone z uzębieniem zewnętrznym, wewnętrznym czy też zębatką.

- ewolwentowe koła zębate można wykonywać wydajnymi i dok ładnymi metodami obwiedniowymi

- za pomocą tego samego narzędzia można wykonać koła o różnej ilości zębów.

Graniczna liczba zębów Zg=y*2/sin2αo zgo=20st)=17, a gdy dopuszczamy niewielkie podcięcie zębów zg'=14

Uszkodzenia kół zębatych

-rysy hartownicze -pęknięcia

-uszkodzenia interferencyjne -występują przy nadmiernym nacisku pomiędzy stopą a głową

-odpryski - są inicjowane przez rysy i pęknięcia w utwardzonej warstwie

-wytarcia i wydarcia- są wynikiem obecności twardych zanieczyszczeń pomiędzy zębami

-zatarcie i przegrzanie - powstaje przy zaniku smaru i metalicznym styku zęba

-piting- ma postać piramidkowych ubytków na powierzchniach bocznych jest inicjowany przez pęknięcia w które wszedł olej

-zgniot i złamanie - uszkodzenie nieutwardzonych zębów o zbyt małej granicy plastyczności

Liczba przyporu (wskaźnik zazębienia) =1/2π[z1(tgαa1-tgαw)+z2(tgαa2-tgαw)]

αw - toczny kąt przyporu

αa1 - kąt głów koła pierwszego, 2-drugiego

Liczba przyporu:

ε=0,5π[z1(tgαa1-tgαw)+z2(tgαa2-tgαw)]

αw - toczny kąt przyporu

αa12 - kąt głów koła 1 i 2

d1cosα=da1cosαa1

αa1=arccos[(d1cosα)/da1), αa2=…

Graniczna liczba zębów:

Zgr=2y/sin2α, y-wsp. wys. głowy zęba

Współczynnik przesunięcia zarysu:

Xgr(1,2)=y(zgr-z(1,2))/zgr

x≥xgr

Średnica podziałowa: d=mz

Średnica zasadnicza db=dcos α

Średnica głów: da=m(z+2y+2x-2k)

Średnica stóp: df=m(z-2y-2c*+2x)

m-miara wielkości zęba [mm]

teoretyczna odl. osi: a=m(z1+z2)/2

aw-rzeczywista odl. osi

P-0

zgr=2y/sin2α,

z1<zgr z1+z2 ≥ 2zgr

xgr1=y(zgr-z1)/zgr, x1≥xgr1

x2 przeciwne do x1

d1=mz1, d2=mz2

da1=m(z1+2y+2x1), da2=…

df1=m(z1-2y-2c*+2x1), df2=…

aw= a=m(z1+z2)/2

P-konstrukcyjne

a=m(z1+z2)/2

aw≠a =>P-konstr.

awcos αw=acos α

αw =arccos(acos α/aw)

inv αw-inv α=2tgα(x1+x2)/(z1+z2)

x1gr≤x1≤x1gr, x2gr≤x2≤x2gr

ap=a+( x1+x2)m

K=(ap-aw)/m

d1=mz1, d2=…

da1=m(z1+2y+2x1-2K), da2=…

df1=m(z1-2y-2c*+2x1), df2=…

Liczba przyporów:

ε=0,5π[z1(tgαa1-tgαw)+z2(tgαa2-tgαw)]

d1cos α=da1cos αa1

αa1=arccos[(d1cosα)/da1), αa2=…

P-technologiczna

zgr=2y/sin2α, z1+z2 < 2zgr

xgr1=y(zgr-z1)/zgr, x1≥xgr1

xgr2=y(zgr-z2)/zgr, x2≥xgr2

Σx=x1+x2

inv αw-inv α=2tgα(x1+x2)/(z1+z2)

αwcosαw=acosα wyliczyć αw

ap=a+( x1+x2)m

K=(ap-aw)/m

d1=mz1, d2=…

da1=m(z1+2y+2x1-2K), da2=…

df1=m(z1-2y-2c*+2x1), df2=…

Graniczna liczba zębów Zg=y*2/sin2αo

zgo=20st)=17, a gdy dopuszczamy

niewielkie podcięcie zębów zg'=14

Zmiana ruchu obrotowego na postępowy Lw=MS*2pi=0,5Q*ds.*tg(y+e')*2pi, Lu=Q*P=Qpids*tgy,

n=Lu/Lw, nmax=tg^2(pi/4-e'/2) dla y=pi/4-e'/2.

Zmiana ruchu postępowego na obrotowy

Lw= Q*P=Qpids*tgy, Lu= MS*2pi=0,5Q*ds.*tg(y-e')*2pi,

n=Lu/Lw, nmax=tg^2(pi/4+e'/2) dla y=pi/4+e'/2.

Doraźna wytrzym. Na wyboczenie Rw: gdy 1) s>skr,

Rw=pi^2*E/s^2, 2)s<skr, Rw=R0-R1*s. R0-335MPa,

R1-06MPa

Linia śrubowa - tor pktu wykonujący ruch obrotowy

dookoła dowolnej osi oraz ruch postępowy.

Kąt wzniosu linii śrubowej tgy=P/pids. y-kąt zawarty

między styczną do linii śrubowej i jej rzutem na płaszczyznę prostopadłą do osi walca.

Ms=0,5Qdstg(y+e'), e'-pozorny kąt tarcia, ds.=d+D1/2,

d-śr. Zew. Śruby, D1-śr. Otworu nakr. ds.-śr współpracy.

Warunek samohamowności y<e' -> tg(y-e')<0 -> Ms<0

Dm=d2/2 lub dm=d2+do/2, d2-śr. Podziałowa śruby,
