I. Schemat układu:
II. Spis przyrządów:
1. Woltomierz magnetoelektryczny I29-IVa-1334 kl.0,5
2. Amperomierz magnetoelektryczny I29-IVa-2277 kl.0,5
3. Amperomierz elektromagnetyczny I29-IVa-1234 kl.0,5
4. Amperomierz elektromagnetyczny I29-IVa-1237 kl.2
5. Woltomierz elektromagnetyczny I29-IVa-121 kl.2
III. Tabele pomiarowe:
a) pomiar charakterystyki sterowania dla obciążenia R:
α [ͦ] |
Ud [V] |
Ud/Ud0 |
Id [A] |
20 |
18,8 |
0,94 |
0,225 |
40 |
17,3 |
0,865 |
0,2075 |
60 |
14,6 |
0,73 |
0,175 |
80 |
11,8 |
0,59 |
0,1445 |
100 |
8,6 |
0,43 |
0,105 |
120 |
5,1 |
0,255 |
0,0515 |
140 |
2,5 |
0,125 |
0,0315 |
160 |
0,5 |
0,025 |
0,00125 |
180 |
0 |
0 |
0 |
190 |
-4,5 |
-0,225 |
0,0005 |
Tabela1
b) pomiar charakterystyki sterowania dla obciążenia RL:
α [ͦ] |
Ud [V] |
Ud/Ud0 |
Id [A] |
20 |
17,4 |
0,87 |
0,2005 |
40 |
14,0 |
0,7 |
0,1515 |
60 |
9,2 |
0,46 |
0,101 |
80 |
5,8 |
0,29 |
0,0705 |
100 |
3,5 |
0,175 |
0,0455 |
120 |
1,7 |
0,085 |
0,025 |
140 |
0,5 |
0,025 |
0,011 |
160 |
0 |
0 |
0 |
180 |
-1,5 |
-0,075 |
0,002 |
190 |
-3,4 |
-0,17 |
0,017 |
Tabela2
c) pomiar charakterystyki sterowania dla obciążenia L:
α [ͦ] |
Ud [V] |
Ud/Ud0 |
Id [A] |
60 |
2,2 |
0,11 |
0,55 |
80 |
0,8 |
0,04 |
0,225 |
100 |
0 |
0 |
0,069 |
120 |
0 |
0 |
0,034 |
140 |
0 |
0 |
0,015 |
160 |
0 |
0 |
0,0005 |
180 |
-2 |
-0,1 |
0 |
190 |
-3,7 |
-0,185 |
0 |
Tabela3
d) pomiar charakterystyki obciążenia dla obciążenia RLE:
Tabela4
IV. Przykładowe obliczenia:
V. Wykreślone charakterystyki:

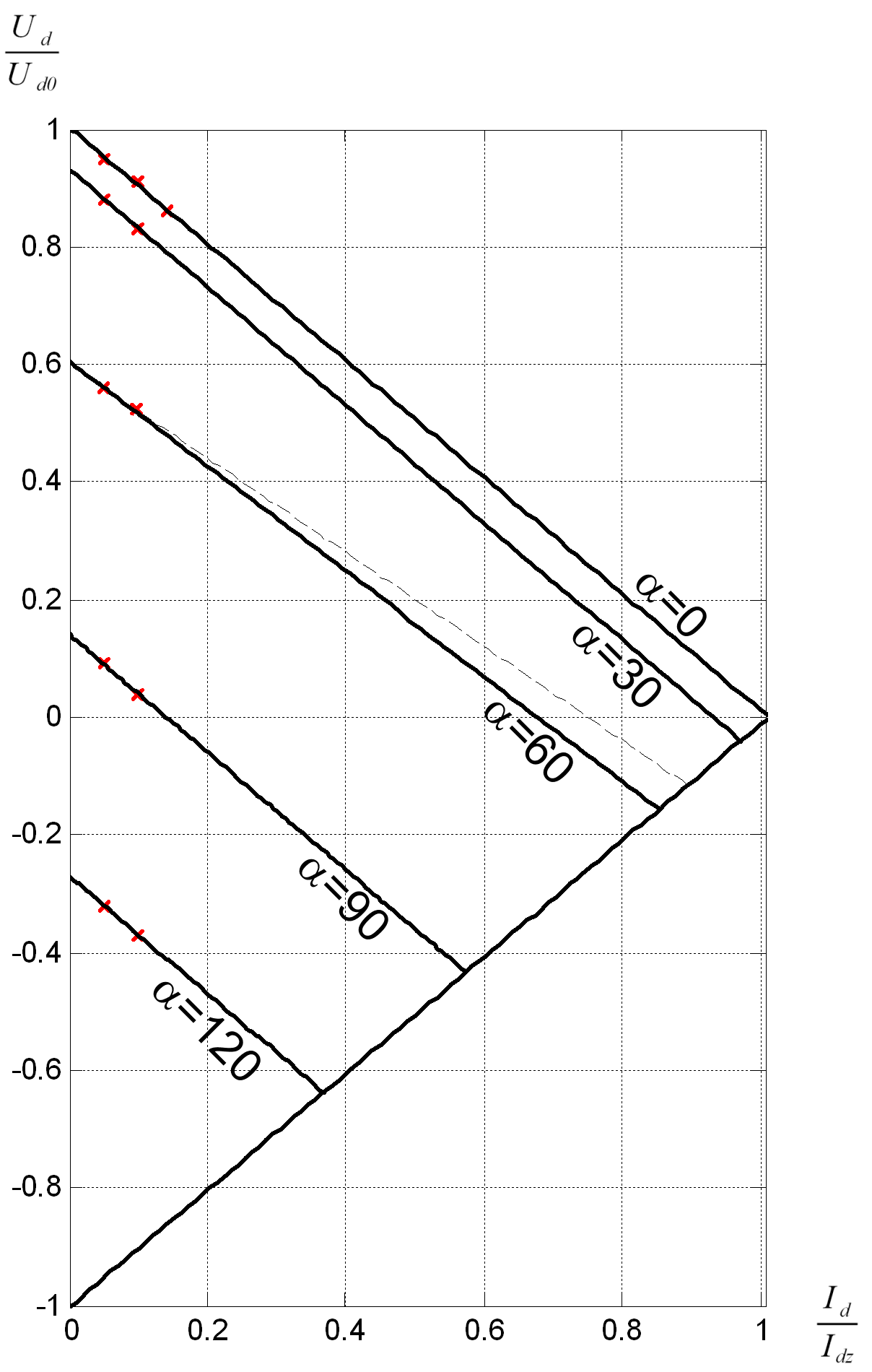

Charakterystyka obciążenia
VI. Wnioski:
Charakterystyki są zbliżone do rzeczywistych, więc pomiary możemy uznać za poprawne
Na przebiegach przedstawionych rysunku 1 widoczne jest zjawisko komutacji wynikające z oddziaływania indukcyjności komutacyjnych. Indukcyjności te powstrzymują prąd przed zbyt szybką zmianą wartości.
Możemy zauważyć moment przejścia na pracę falownikową dla kąta około 1600
Z rysunku 2 widać, że przy stałym obciążeniu, gdy zmieniany jest kąt sterowania kształt oraz nachylenie charakterystyki obciążenia się nie zmieniają, a ulega ona jedynie przesunięciu w dół, to, że charakterystyki nie są idealnie równoległe wynika z niedokładności pomiaru i małej ilości punktów pomiarowych
Zwiększając wartość kąta ϕ, zmniejszamy średnią wartość napięcia wyprostowanego, a co za tym idzie, zmniejsza się wartość prądu pobieranego przez odbiornik.
