Macierze RAID

1. RAID to macierz, w której co najmniej dwa dyski współpracują tak, aby zapewnić dodatkowe możliwości, nieosiągalne przy pojedynczym dysku twardym. RAID stosuje się aby uzyskać niezawodność, zwiększyć wydajność, powiększyć przestrzeń istniejących partycji jako całości.

2. Rodzaje macierzy RAID:

1. RAID 0 -dane zapisywane są równolegle jednocześnie na kilku dyskach. Dzięki temu uzyskuje się wzrost wydajności, lecz nie zyskuje się zabezpieczenia danych(min 2 dyski),

2. RAID1 -dane zapisywane są jako kopia na kilku dyskach twardych( min 2 dyski),

3. RAID 2 -dane zapisywane są jednocześnie na kilku dyskach (paskowanie) korekcja błędów zapisywana na dodatkowym dysku(min 3 dyski),

4. RAID 3- dane zapisywane jednocześnie na kilku dyskach, kontrola parzystości na dodatkowym dysku (min 3 dyski),

5. RAID 4 -podobny do RAID 3, lecz dane zapisywane w większych blokach,

6. RAID 5 -dane zapisywane jednocześnie na kilku dyskach, bity parzystości zapisywane na całej strukturze macierzy (min 3 dyski),

7. RAID 0+1 -macierz realizowana jako RAID 1, której elementem jest macierz RAID 0(min 4 dyski),

8. RAID 1+0, inaczej zwana RAID 10-macierz realizowana jako RAID 0, której elementem jest macierz RAID 1(min 4 dyski).

3. Dyski dynamiczne
   Zamian dysku podstawowego na dynamiczny dostarcza wielu nowych możliwości, takich jak woluminy dublowane, rozłożone i RAID 5 bez konieczności posiadania kontrolera RAID

RAID 0 RAID 1

Dane D1,D2,D3,D4,D5, D6,D7, D8 Dane D1,D2,D3,D4,D5, D6,

RAID 4 RAID 3

Dane A1, A2, A3, B1, B2, B3

C1, C2, C3, D1, D2, D3

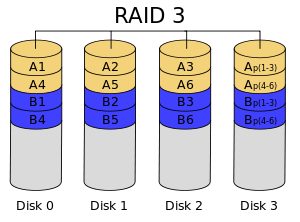

RAID 5

Dane A1, A2, A3, B1, B2, B3

C1, C2, C3, D1, D2, D3

RAID 0+1

Dysk 0 dyski 1 dysk 2 dysk 3

RAID 1+0

Dysk 0 dysk 1 dysk 2 dysk 3

Suma kontrolna  - liczba uzyskana w wyniku sumowania lub wykonania innych operacji matematycznych na przesyłanych danych, przesłana razem z danymi i służąca do sprawdzania poprawności przetwarzanych danych.

Komputer wysyłający dane oblicza sumę kontrolną i dołącza ją do pakietu danych. Komputer odbierający dane również oblicza sumę kontrolną z odebranych danych i sprawdza, czy suma uzyskana przez niego zgadza się z sumą odebraną z pakietem danych. Jeśli nie, to znaczy, że dane uległy przekłamaniu

---
