Temat: Wyznaczanie krzywej umocnienia metoda Hayera.

Rzeszów 2000

1.)Cel ćwiczenia

Celem ćwiczenia jest poznanie odkształceń podczas jednoosiowego

rozciągania próbek wykonanych z różnych materiałów oraz wyznaczenie równania opisującego umacnianie materiału.

2.)Rozciąganie próbki trójstopniowej (metoda Heyera).

Wartość stałych C i n oblicza się na podstawie wyznaczonych doświadczalnie współrzędnych dwóch punktów krzywej umocnienia , przy czym zadaniem próby rozciągania jest określenie współrzędnych tylko tych punktów.

0x08 graphic

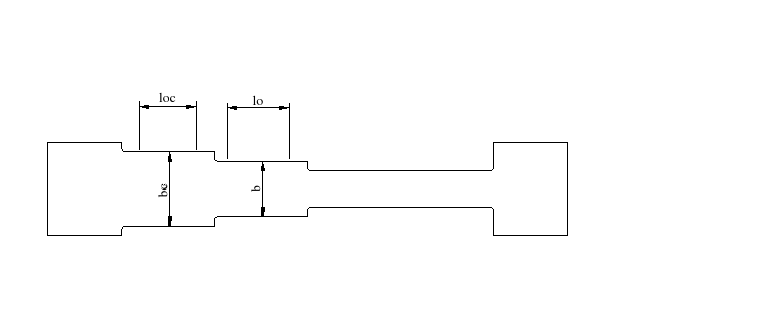

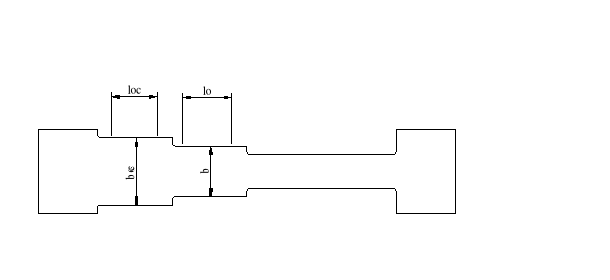

Kształt i wymiary próbki stosowanej w metodzie Heyera przedstawiono na rys.1.

Część środkowa próbki składa się z trzech odcinków A,B,C, różnej szerokości bo:boB.=1.01 boA ,boC = 1.1 boA .Aby umożliwiać dokładne określenie odkształceń eB i e , nanosimy na odcinkach B i C bazy pomiarowe l0B i l0C . Po rozciągnięciu próbki aż do momentu wyraźnego przewężenia lub zerwania w części A odczytujemy wartość siły maksymalnej i mierzymy długość odcinków lB i lC . Szukane wartości odkształceń obliczamy jako:

0x01 graphic

0x08 graphic
Naprężenia uplastyczniające , odpowiadające obliczonym odkształceniom , są równe naprężeniom rozciągającym , które występują w tych częściach próbki w fazie końcowej rozciągania :

0x08 graphic
gdzie AB i AC oznaczają pola odpowiednich przekrojów poprzecznych próbki , które można określić z warunków stałej objętości odcinków pomiarowych :

Korzystając przyjętego równania krzywej umocnienia dla materiałów wyżarzonych , obliczamy odpowiednie wartości naprężeń :

0x01 graphic

Wykorzystując dane zależności oraz fakt , że wartość siły maksymalnej rozciągającej część B i C próbki była taka sama , obliczamy wartości stałych materiałowych n i C :

0x08 graphic
0x08 graphic

3.)Wyniki pomiarów :

g0

[mm]

l0B

[mm]

l0C

[mm]

b0B

[mm]

b0C

[mm]

lB

[mm]

lC

[mm]

P

[kN]

Żelazo

1

20

20

15.4

16.8

23.94

20,9

5.55

Miedź

1

20

20

15.1

16.7

24.14

22,75

3.4

Aluminium

1

20

20

15.4

16.7

24.2

22

1.2

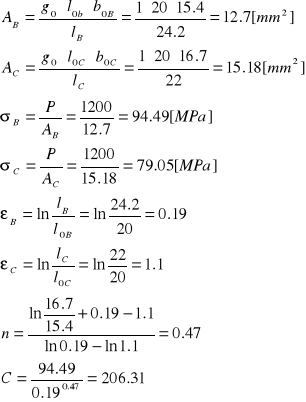

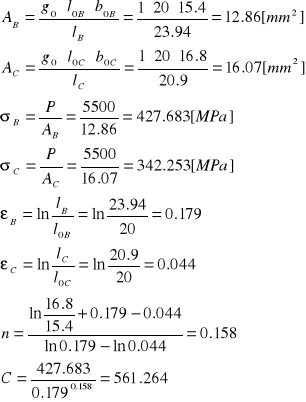

Dla Fe

0x08 graphic

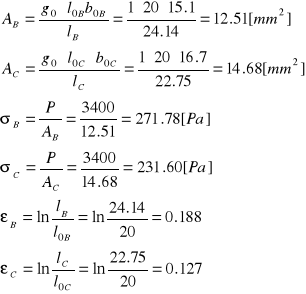

Dla Cu:

0x08 graphic

0x08 graphic

Dla Al.:

0x08 graphic

4.)Zestawienie wyników.

e

sFe

[MPa]

sCu

[MPa]

sAl

[MPa]

0.02

302,50

108,45

32,81

0.03

322,52

128,06

39,70

0.04

337,51

144,1

45,45

0.05

349,63

157,9

50,47

0.06

359,84

170,16

54,98

0.07

368,71

181,26

59,12

0.08

376,58

191,46

62,95

0.09

383,65

200,93

66,53

0.1

390,09

209,8

69,91

0.2

435,24

278,77

96,83

0.3

464,03

329,18

117,16

0.4

485,61

370,39

134,12

0.5

503,04

405,88

148,95

0.6

517,74

437,38

162,28

0.7

530,5

465,91

174,47

0.8

541,82

492,13

185,77

0.9

552,1

516,48

196,34

1

651,264

539,28

206,31

0x08 graphic

5.)Wnioski:

Krzywa umocnienia dla miedzi wydaje się być bardziej stroma niż żelaza czy aluminium czyli dla tych samych odkształceń występowały dużo większe przyrosty naprężeń. Spowodowane to było większą plastycznością materiału , a co za tym idzie dużo szybciej się umacniał.
