Politechnika Lubelska w Lublinie |
Laboratorium Metod Numerycznych |
||
|
Ćwiczenie nr 11 |
||
Imię i Nazwisko: Jakub Machometa
|
Semestr: III |
Grupa: 3.3 |
Rok akademicki: 2009/2010 |
Temat: Symulacje numeryczne w pakiecie SCILAB/SCICOS |
Data wyk.: 13.01.2010r. |
Ocena:
|
Cel ćwiczenia:
Celem ćwiczenia jest zapoznanie się ze sposobami budowania blokowych układów we wbudowanym w SciLab pakiecie SciCOS, oraz z graficznymi sposobami rozwiązywania tych układów

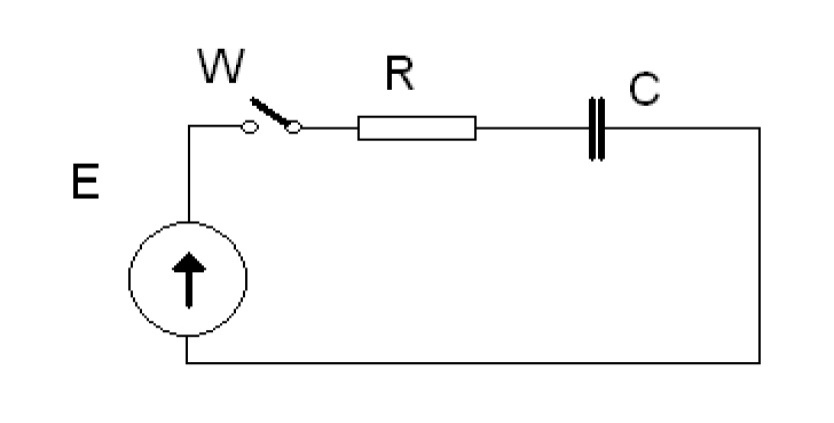

Schemat układu do stworzenia w SCICOS
Parametry układu:
E=10
R=2
C=0.01
Przykład 1.
Schemat blokowy SCICOS
Wykres:
Przykład 2.
Schemat blokowy SCICOS, blok obliczeń matematycznych:
Wykres:
Przykład 3.
Schemat blokowy SCICOS, blok równań stanu:
Wykres:
Wnioski:
Wbudowany pakiet SCILAB/SCICOS umożliwia tworzenie graficznych projektów układów elektrycznych na trzy sposoby: na podstawie równań różniczkowych, przez blok obliczeń matematycznych i blok równań stanu. Każdy z wybranych sposobów przedstawienia dowolnego układu jest prawidłowy wyniki badań są takie same w każdym przypadku.
