ETP1, geodezja, Elektroniczna technika pomiarowa


Ogólna klasyfikacja dalmierzy elektronicznych

Dalmierze elektroniczne możemy podzielić według dwóch niezależnych kryteriów:

  1. Ze względu na rodzaj energii tworzącej i przenoszącej sygnały pomiarowe

  2. Ze względu na formę tych sygnałów.

Zgodnie z pierwszym kryterium dalmierze możemy podzielić na dwie grupy:

-dalmierze elektrooptyczne, w których sygnały pomiarowe przenoszone są na falach elektromagnetycznych

-dalmierze ultradźwiękowe, w których za nośniki sygnałów służą ultradźwięki.

Zgodnie z drugim kryterium dalmierze dzielimy na:

-dalmierze impulsowe posługujące się sygnałami w formie krótkich odcinków fali harmonicznej inaczej zwanych impulsami.

-dalmierze fazowe, w których sygnał pomiarowy przesyłany jest w postaci ciągłej fali nośnej- pomiar czasu odbywa się tutaj pośrednio poprzez pomiar różnicy faz fali nadanej i fali powracającej.

`Istnieją również dalmierze elektromagnetyczne impulsowe i fazowe, w których sygnały impulsów pomiarowych wytwarzane są drogą modulacji fali nośnej (światła, fali radiowej) i odpowiednio dla tych dalmierzy modulowaną. W przypadku dalmierzy impulsowych jest to modulacja impulsowa, a w przypadku dalmierzy fazowych modulacja sinusoidalna.

W grupie dalmierzy elektromagnetycznych wyróżniamy jeszcze podgrupy, które różnią się długością fal nośnych:

-dalmierze radiowe pracujące na falach radiowych w zakresie długości fali od kilku milimetrów do ok. 1m.

-dalmierze elektrooptyczne, zwane dalmierzami świetlnymi, gdzie zastosowano jako nośnik sygnałów fale elektromagnetyczne z obrazu światła widzialnego i bliskiej podczerwieni(od 400-1000nm)

-dalmierze interferencyjne, gdzie pomiar odbywa się bezpośrednio na fali optycznej bez modulacji

Istnieją dalmierze elektroniczne które swoje działanie opierają na zjawisku Doppleta. Wielkością mierzoną w tych typach dalmierzy jest zmiana częstotliwości fali ciągłej spowodowana ruchem obiektu.

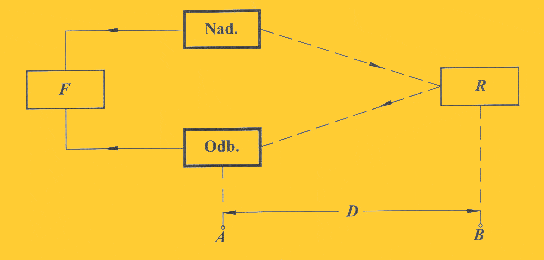

Zasada elektronicznych pomiarów odległości

tw-czas wyjścia

tp-czas popwrotu

D- dlugość

N- nadajnik fal

R- retransmiter, reflektor

O- odbiornik fali retransmitowanej

F- moduł pomiaru czasu fali wychodzącej i powracającej

D= ½V·τ

v- prędkość rozchodzenia fali w danym ośrodku

τ - czas przejścia fali nadanej i odebranej mierzony w module

τ=tp-tw

V= C/n

C- prędkość rozchodzenia się fal elektromagnetycznych w próżni

n- współczynnik załamania się w powietrzu fali elektromagnetycznej

Współczynnik ten zależy od pewnych warunków atmosferycznych

Przy wykonywaniu pomiaru odległości należy wprowadzić tzw. Stałą dodawania dla kompletu instrumentu, reflektora.

Metoda impulsowa pomiaru odległości

Impulsem nazywamy krótkotrwały przebieg wielkości fizycznej, może to być napięcie elektryczne , natężenie światła lub natężenie dźwięku.

W pomiarach odległości stosuje się najczęściej impulsy radiowe, świetlne, ultradźwiękowe. W impulsowych dalmierzach radiowych stosowane są impulsy o szerokościach od 0,1-2 mili sekund. Możemy wyróżnić różnego rodzaju obwiednie:

-prostokątna

-trapezoidalna

-trójkątna

-wykładnicza

Impulsy świetlne wytwarzane są za pomocą laserów ciał stałych i diod laserowych. W laserach akcja generowania impulsu ni ma postaci pojedynczego błysku, ale tworzy się cała seria bardzo krótkich rozbłysków w postaci szpilek

f=1/Timp

f- częstotliwość powtarzania impulsu

Timp- okres powtarzania impulsu

Limp=V·Timp=V/f

K= τimp/Timp

K- współczynnik wypełnienia

τimp- czas trwania impulsu

τprz = Timpimp - czas trwania przerwy

0x01 graphic

W modulatorze jest generowany impuls w postaci krótkiego napięcia Ww. Ten krótki impuls jest skierowany do generatora o wysokiej częstotliwości w którym następuje przetworzenie impulsu Ww w sinusoidalne drgania elektryczne, które są przekazywane do anteny i skierowane w stronę stacji retransmitującej. Z chwilą utworzenia impulsu w modulatorze jest również część impulsu Ww przesyłana do miernika czasu . W mierniku czasu jest znaczona chwila wyjścia impulsu sondującego (wychodzącego). Po retransmisji impulsu sondującego jest on odbierany przez odbiornik, w którym jest przekształcany na impuls w formie krótkiego napięcia Wp, który jest kierowany do miernika czasu, gdzie jest znaczona chwila powrotu impulsu sondującego tp.

2D= τ·V=V·(tp-tw)

Metoda fazowa pomiaru odległości

W metodzie fazowej pomiaru odległości stosowany jest ciągły sygnał pomiarowy w formie fali sinusoidalnej, który można opisać w postaci wzoru

y= a sin (ωt+φ0)

a - amplituda

ω- pulsacja kątowa

φ0- faza początkowa

D=λ/2·(N+R)

Rozwiązywanie wieloznaczności wyników pomiaru.

Rozwiązywanie wieloznaczności pomiarów odległości w metodzie fazowej wiąże się z wyznaczeniem liczby N, pełnych odłożeń pewnej długości fali (przymiaru elektronicznego). Wyznaczenie tej liczby odbywa się na podstawie wykonania pomiaru przy użyciu kilku odpowiednio dobranych częstotliwościach wzorcowych, czyli przy zastosowaniu różnych „przymiarów elektronicznych”.

Metoda skokowych zmian częstotliwości w szerokich granicach

Najczęściej w tej metodzie stosowany jest system częstotliwości, który stanowi postęp 0x08 graphic
geometryczny o ilorazie 10-1 i będą to częstotliwości f1 , 0.1f1, 0.01f1, 0.001f1,....

f1- częstotliwość wzorcowa

0.1f1...-częstotliwości pomocnicze

λ1, 10 λ1, 100 λ1, 1000 λ1.....

Przykład:

D=6724,53m

Λ1= 20m

Λ1/2 = 10m

Fazomierz wskazuje trzy cyfry znaczące:

Pomiar i

Częstotliwość fi

przymiar Λ1/2

Odczyty fazomierza

1

2

3

4

f1

f2 =0.1 f1

f3=0.01 f1

f4= 0.001 f1

10m

100m

1000m

10000m

453

245

724

672

N= 627 R = 4,53

D = 10m(672+ 0,453) = 6724,53

Kolejne wskazania fazomierza dla przedstawionej umowy odczytywane są z dokładnością najmniejszej działki, która ze względu na wzrastające wartości przymiaru elektronicznego wynoszą 0.01m , 0.1m, 1m, 10m

Metoda skokowych zmian częstotliwości w wąskich granicach ( metoda różnicowa)

W tym przypadku mamy pewną częstotliwość wzorcową f1 dla częstotliwości f1 wzorcowej częstotliwości pomocnicze nie będą się różniły więcej niż 10%

f1, f2=0.9f1 , f3=0.99f1 , f4=0.999f1

Δf1-k=f1-k

K= 2, 3, 4

Δf1-2=0.1f1

Δf1-3=0.01f1

Δf1-4=0.001f1

D= λ1-k / 2 ·(N 1-k+R1- Rk )Wyprowadzony ostatni wzór odpowiada fikcyjnym pomiarom odległości z zastosowaniem przymiarów elektronicznych równych odpowiednio: λ1-2=10 λ1 , λ1-3=100 λ1 , λ1-4=1000 λ1

Ułamkowe części kątów przesunięcia fazowego wyrażone są przez różnicę R1-Rk , które są tworzone z odczytu R1 do R4. Całkowite zaś wielokrotności kąta pełnego przez liczby N1-k.

W poniższym przykładzie może być wykorzystywana zasada wyznaczenia liczby N na podstawie różnic R1-R2 , R1-R3 , R1- R4 , gdzie określamy cyfry jednostek, dziesiątek i setek, liczby N

Pomiar

Częstotliwość f

Odczyt R

Różnice odczytów

1

2

3

4

10 MHz

9.0 MHz

9.9 MHz

9.99 MHz

725

052

460

797

725

673

265

928

Przy wynikach ujemnych dodajemy 1000

Metoda fazowa z użyciem zmiennej częstotliwości fazowej

Metoda ta zwana metodą Fizeau jest oparta na zasadzie przestrajania ciągłego częstotliwości wzorcowej w pewnym niewielkim przedziale ograniczonym przez częstotliwości f0 , f6. Pomiar tą metodą polega na takim doborze częstotliwości wzorcowych f1, f2, f3....fk przy których w odległości 2D mieści się całkowita wielokrotność przymiarów λ1 , λ2 .... λk

Liczbę K-1 całkowitych cyklów fazowych od pierwszego wskazania do ostatniego ustala się drogą zliczania. To zliczanie realizuje się poprzez częstotliwości f1 , i fk dla pierwszego i ostatniego odczytu zerowego mierzymy za pomocą falomierza.

D= V/ 2(fk-f1)·(K-1)

D= λ1-k/2· (K-1)

Optyczne dalmierze interferencyjne

W optycznych dalmierzach interferencyjnych zawsze miarze długości służą fale świetlne o określonych dokładnie długościach fali λ. Zasada pomiaru polega na zliczaniu całkowitej liczby N odcinków λ układających się w podwójnej odległości

2D = N· λ

Zjawisko interferencji występuje gdy dwie wiązki składowe monochromatycznego promieniowania świetlnego przebywają drogi o różnych długościach, a następnie spotykają się ze sobą i zależnie od ich faz wzmacniają się lub osłabiają. W efekcie na ekranie ustawionym w miejscu przecięcia się tych wiązek pojawiają się jasne i ciemne prążki zwane maximami i minimami interferencyjnymi.

0x01 graphic

Wychodząca z lasera (ls) wiązka światła kierowana jest na półprzeźroczystą płytkę z nachyloną względem tej wiązki pod kątem 45o Na prawej zwirciadlanej ściance tej płytki następuje podział amplitudy padającego na nią światła na dwie części , które reprezentowane są przez:

-wiązkę 1 przechodzącą przez tę płytkę i padającą na zwierciadło płaskie Z1

-wiązkę 2 odbitą w kierunku prostopadłym do zwierciadła Z2. Zakładamy tutaj że płaszczyzny Z1 i Z2 są wzajemnie prostopadłe. Po odbiciu od zwierciadła Z1 wiązka 1 odbija się od płytki Z i pada na ekra E. Podobnie wiązka 2 po odbiciu od zwierciadła Z2 przechodzi przez płytkę Z i pada na ekran E w tym samym miejscu M . W związku z tym obie wiązki mogą w miejscu M interferować. Ponieważ obydwie ulegają w układzie interferometru dwukrotnemu odbiciu, więc różnica ich faz nie ulega zmianie. W układzie przedstawionym zwierciadło z2 jest stałe, natomiast zwierciadło Z1 może być przesuwane do przodu w kierunku płytki Z lub do tyłu. Jeżeli przy pozycji wyjściowej zwierciadła różnica dróg obydwóch wiązek jest równa λ to w miejscu M wystąpi maximum interferencyjne ( jasny prążek ) Ponieważ wiązka 1 przebywa odcinek Z, Z1 dwukrotnie to po przesunięciu zwierciadła Z1 z położenia początkowego o wielkość 1/4 λ różnica dróg wynosi ( 1+ ½) λ , fazy obydwu wiązek stają się przeciwne i na ekranie pojawia się minimum czyli prążek ciemny. Po następnym przesunięciu zwierciadła Z1 w tym samym kierunku o wielkość ½ λ w miejscu prążka ciemnego pojawi się znowu prążek jasny

D = 1/4 λ ·N

N - ilość pojawiających się prążków

Interferometry laserowe są wykorzystywane do komparacji przymiarów długości w tym precyzyjnych łat niwelacyjnych. Zapewnienie pomiaru odległości za pomocą interferometru laserowego z bardzo wysoką dokładnością rzędnych mikrometrów pozwala przyjąć takie pomiary jako bezbłędne.

Teodolity elektroniczne

Obecnie można wyróżnić co najmniej trzy zasadnicze metody elektronicznych pomiarów kątów:

  1. Metoda kodowa

  2. Metoda inkrementalna

  3. Metoda dynamiczna ( czasowa )

Metoda kodowa

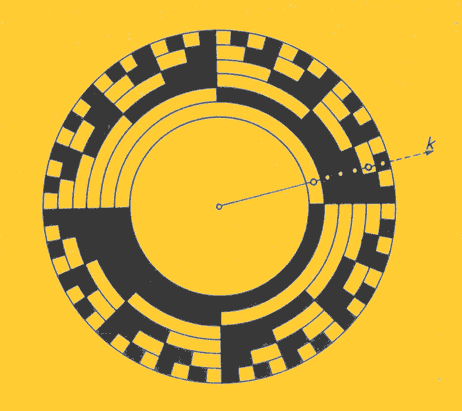

Kodowy system pomiaru kątów- tarcza z kodem dwójkowym. Tarcza kodowa składa się z pól jasnych i ciemnych. Pierwsza tarcza po jednym polu jasnym i ciemnym. Na 12 ścieżce ilość pól wynosi 4096, a pola mają po 10cc. Teodolit zbudowany jest kolejno z :diod luminescencyjnych emitujących światło w podczerwieni, przesłony szczelinowej powiązanej z osią celową lunety na grubość najmniejszej ścieżki tarczy kodowej, z tarczy kodowej, przesłony otworowej, fotodetektora, rejestratora i dekodera.

0x08 graphic

0x01 graphic

Metoda impulsowa inklementarna

W metodzie inklementarnej stosowany jest krąg podziałowy z jedną ścieżką zawierającą Nr równych interwałów oraz czytnik impulsów. Tarcza i czytnik impulsów tworzą impulsowy przetwornik kąta. W przetworniku ścieżka kręgu podziałowego zawiera tyle półprzezroczystych, które są radialnie skierowane oraz są oddzielone od siebie polami nieprzeźroczystymi o takiej samej odległości. Dla takiej tarczy rozdzielczość będzie definiowana: d = 400g /Nr , w nowych instrumentach Nr wynosi 20000.

Zakładamy że na masce naniesiony jest odcinek takiej samej ścieżki inkrementalnej jak na tarczy T który zawiera ok. 200 interwałów „jasno- ciemnych”. Tarcza podziałowa obraca się wraz z alidadą, natomiast czytnik na stałe jest związany ze spodarką instrumentu. Podczas obrotu alidady części każdego interwału „jasne ciemne” tarczy pod identycznym interwałem maski powoduje okresową modulację równoległej wiązki światła przechodzącej przez tarczę i maskę M. Powstający w ten sposób sygnał optyczny wzbudza w fotodetektorze w przybliżeniu sinusoidalny prąd elektryczny. Pojawiający się na wyjściu z fotodetektora sygnał elektryczny jest najpierw wzmocniony a następnie przekształcony w układzie KP na przebieg prostokątny. Przebieg ten jest poddawany różniczkowaniu w wyniku którego ze wznoszących się krawędzi prostokątów tworzone są impulsy szpilkowe, które są zliczane przez licznik.

0x01 graphic

Zwiększenie rozdzielczości odczytów zgrubnych jest możliwe poprzez k- krotne powiększenie częstotliwości napięcia Uf sygnału wychodzącego z fotodetektora. Wtedy jednemu pełnemu przejściu inkrementu tarczy pod interwałem „jasne ciemne” maski generuje w układzie K-P , K-impulsów szpilkowych o rozdzielczości: d1=d / K.

Metoda dynamiczna (czasowa)

W metodzie dynamicznej zastosowano impulsową tarczę wirującą oraz dwa czytniki fotoelektryczne, które określają położenie ramion mierzonego kąta. Tarczę impulsową stanowi krąg szklany z naniesioną ścieżką kołową zawierającą N=1024 interwały podziałowe.

Wariant I : Interwały, ścieżki utworzone są ze skierowanych radialnie rysek odbijających światło (pola lustrzane) i przerw nie odbijających (pola matowe) o takiej samej szerokości.

Wariant II : Ścieżka składa się z rysek przeźroczystych i odstępów nieprzeźroczystych o tej samej wielkości.

Pomiar kąta przy użyciu metody czasowej.

W przetworniku kąta czytnik P sprzężony jest ze spodarką teodolitu i wyznacza stały kierunek początkowy P lewego ramienia kąta, natomiast czytnik K związany jest z alidadą i wyznacza kierunek K ruchomego prawego ramienia kąta. Tarcza impulsowa wiruje dookoła swej osi z częstotliwością fo kontrolowaną przez mikroprocesor. Przesuwająca się nad szczelinami Sp i Sk odpowiednich czytników ścieżka tarczy Tc pełni funkcję modulatora światła, który wytwarza dwa ciągi sygnałów świetlnych o interwałach odpowiadających geometrycznym interwałom ścieżki. Sygnały świetlne wzbudzają w odpowiednich fotodetektorach napięcia Ufp i Ufk w przybliżeniu sinusoidalne , które są przekształcane na przebiegi prostkątne w funkcji czasu. Pomiar kąta metodą dynamiczną polega na zliczaniu liczby Nα całkowitych okresów To i dokładny pomiar reszty ΔTo.

System NAVSTAR GPS

System GPS oparty jest na satelitarnych sygnałach radiowych, który pozwala na określenie pozycji, prędkości i czasu w każdym miejscu na kuli ziemskiej niezależnie od pory dnia i nocy oraz od warunków pogodowych. System GPS składa się z trzech podstawowych segmentów:

-segmentu kosmicznego

-segmentu kontrolnego

-segmentu użytkowników

Segment kosmiczny składa się z 24 satelitów poruszających się po półsynchronicznych orbitach wokół kuli ziemskiej. Satelity nadają dwie częstotliwości radiowe z kodowanymi informacjami o czasie oraz depesze satelitarną, które są niezbędne do wykorzystania przez użytkowników systemu.

Segment kontrolny składa się z głównej stacji kontrolnej i kilku stacji monitorujących zlokalizowanych wokół globu ziemskiego. Główna stacja kontrolna wykonuje śledzenie , monitorowanie oraz zarządzanie całą konstelacją satelitów. Wykonuje również uaktualnianie danych nawigacyjnych.

System stacji kontrolnej składa się :

-z głównej stacji kontrolnej zlokalizowanej w Colorado Springs.

-z pięciu stacji kontrolnych zlokalizowanych wokół równka

-oraz z trzech stacji kontrolnych wyposażonych w anteny telemetryczne służące do utrzymywania łączności z satelitami.

Segment użytkowników to my jako użytkownicy wyposażeni w odbiorniki przystosowane do odbioru , dekodowania i przetwarzania sygnałów satelitarnych oraz wykonywania obliczeń zmierzających do ustalenia parametrów nawigacyjnych.

W zależności od przeznaczenia odbiorniki można podzielić na:

-nawigacyjne

-odbiorniki o podwyższonej dokładności

-Geodezyjne (odbiorniki dokładne)

-specjalistyczne (wysoko precyzyjne) odbiorniki pracujące na stacjach kontrolnych.

Odbiorniki możemy podzielić również na:

-odbiorniki z pomiarem kodu C/A pseudo odległościowe

-odbiorniki z pomiarem kodu C/A i P pseudo odległościowe

-odbiorniki z pomiarem kodu C/A fazowe

-odbiorniki z pomiarem kodu C/A i P fazowe

PPS to grupa użytkowników mająca dostęp do dokładnych nie zakodowanych informacji satelitarnych. Są to przede wszystkim użytkownicy militarni , wojska stoważyszone w NATO oraz Australia

SPS to grupa użytkowników cywilnych korzystających z zakodowanych przez S/A i A-S informacji satelitarnych.

S/A- zakłucenie , wprowadzenie pseudo występowania szumu do obserwacji, A-S-jest to przeciwdziałanie zakłuceniom

Satelity systemu GPS są rozmieszczone na sześciu półsynchronicznych orbitach na wysokości ok. 20200km. I są tak rozmieszczone , aby w każdym miejscu na kuli ziemskiej były obserwowane co najmniej cztery satelity.

Orbity satelit można scharakteryzować poprzez

-orbita prawie kołowa (nie występuje spłaszczenie)

-okres obiegu to 12 godzin gwiazdowych (ok. 11.56 min.)

-nachylenie 55o ± 1o

-równomierne cofanie się węzłów występujących płaszczyzn satelitarnych

Sygnały satelitarne GPS

Satelity systemu GPS emitują sygnały na dwóch częstotliwościach nośnych, które są koherentne i powstają po przemnożeniu częstotliwości podstawowej równej 10.23MHz

Rozróżniamy dwie częstotliwości nośne:

L1-10.23MHz ·154 =1575.42MHz

L2- 10.23MHz·120 = 1227.60MHz

Częstotliwości L1 i L2 są na pokładach satelitów odpowiednio modulowane przy użyciu kodu C/A- ogólnie dostępny, oraz kodu P/Y - precyzyjny zastrzeżony. Kod C/A jest pseudo przypadkowym szumem indywidualnym dla każdego satelity o bardzo krótkim czasie powtarzania równy 1 milisekundzie. Jest on wytwarzany przy pomocy modulacji częstotliwości fo/10-1.023MHz fo=10.23MHz

Modulacji podlegają obie częstotliwości L1 i L2 z tym że kodem P podlegają modulacji obie częstotliwości , natomiast kodem C/A podlega modulacji częstotliwość L1.

Kod P/Y jest również pseudo przypadkowym szumem indywidualnym dla każdego satelity. Jest on wytworzony przy pomocy częstotliwości fo i ma bardzo długi okres trwania równy ok. 266.4 dnia, czyli ok. 37 jednostek tygodniowych.

Kod C/A jest udostępniony wszystkim użytkownikom ponieważ trwa bardzo krótko i odbiorniki nie są w stanie w ciągu krotkiego czasu wytworzyć jego repliki.

System stacji referencyjnych.

Systemy stacji referencyjnych oparte są na pernamęntnie (ciągle) pracujących odbiornikach GPS. Odbiorniki te w sposób ciągły śledzą sygnały satelitarne oraz zapisują je w pamięci odbiornika lub pamięci komputera w celu ich dalszego udostępnienia użytkownikom. System stacji referencyjnych składa się z pewnych segmentów:

  1. Segment stacji referancyjnej. W segmencie tym znajduje się antena , odbiornik rejestrujący dane

  2. Segment komunikacji. W segmencie tym to komunikacja użytkownika z centrum dowodzenia

  3. Segment obliczeniowy. Segment ten zawiera oprogramowanie, które pozwala na wyznaczenie współrzędnych użytkownika

  4. Segment kontrolny

  5. Segment użytkownika. Segment ten składa się z bazy, która przechowuje dane o użytkowniku jak i dane np. współrzędne

Niwelatory elektroniczne

-niwelatory kodowe

-niwelatory laserowe

Niwelatory kodowe. W niwelatorach tych odczyt położenia osi celowej na łacie odbywa się na zasadzie porównania dwóch obrazów

-łaty zrzutowanej przez układ optyczny na matrycę kamery cyfrowej CCD

-wzorca wprowadzonego do mikroprocesora przez producenta.

Porównanie odbywa się metodą korelacji przetworzonego sygnału pomiarowego z sygnałem wzorcowym. W procesie korelacji niezbędna jest znajomość odległości ogniskowania, która z dokładnością do 1dm wyznaczona jest z analizy położenia soczewki ogniskującej układu optycznego niwelatorach cyfrowych zastosowano czujnik położenia soczewki ogniskującej względem stałego punktu odniesienia z którego jest wyznaczona odległość do łaty. Aby znaleźć maksimum korelacji trzeba przeanalizować całe pole pomiarowe w zakresie wysokości łaty oraz w zakresie odległości od minimalnej do maksymalnej celowej. Liczba obliczeń w celu rozwiązania korelacji została zredukowana poprzez zastosowanie dwóch etapów interpolacji. Korelacji zgrubnej i dokładnej. W korelacji zgrubnej wykorzystywana jest odległość wyznaczona z położenia soczewki ogniskującej. W jej wyniku powstaje pole do udokładnienia odczytów korelacji dokładnej, w wyniku której zostaje zidentyfikowany odczyt odpowiadający odległości od zera łaty do osi celowej niwelatora.

Wpływ warunków zewnętrznych na wykonywanie odczytów niwelatorem kodowym:

-turbulencja powietrz w wysokich temperaturach

-drgania kompensatora

-niejednorodne oświetlenie łaty

-zasłonięcie części łaty

Zalety niwelatorów kodowych:

-zwiększona efektywność pracy dzięki automatyzacji wykonywania odczytów

-wykluczenie z pomiarów błędów grubych

-możliwość prowadzenia pomiarów w warunkach niestabilnych przy zastosowaniu odpowiedniego trybu pracy

-automatyczna kontrola poprawności i dokładności pomiaru

Niwelatory laserowe

Niwelatory laserowe są instrumentami które pozwalają na wizualizację płaszczyzny poziomej lub płaszczyzny nachylonej pod pewnym kątem. Odbywa się to dzięki wiązce laserowej która z dużą prędkością obraca się wokół osi głównej instrumentu. Możliwy jest więc bezpośredni odczyt z łaty przez osobę trzymającą ją . Wykorzystuje się również do zwiększenia precyzji odczytu na łacie specjalne fotodetektory. Fotodetektory te są stosowane do wykonywania odczytów dla niwelatorów laserowych z niewidzialną wiązką światła, mają większy zasięg i częściej stosowane są w terenie otwartym. Większość niwelatorów laserowych wyposażonych jest w kolimator, który zdecydowanie przyśpiesza pracę przy wyznaczaniu płaszczyzn poziomych. Instrument ten znajduje szerokie zastosowanie na budowach, w robotach ziemnych oraz pracach tyczeniowych. Są one także wykorzystywane przy sterowaniu maszynami.

METODA RTK

System RTK pozwala na określenie w czasie rzeczywistym współ rzędnych bezpośrednio w terenie. Antena odbiornika refrakcyjnego stoi nad punktem o znanych współrzędnych. Dzięki znanym współrzędnym anteny odbiornika refrakcyjnego istnieje możliwość transmisji popra-wek do pomierzonych pseudoodległości przez specjalne łącza radiowe. Poprawki trafiają do ruchomego odbiornika i powodują, że jego pozycja jest wyznaczana znacznie dokładniej niż wtedy gdyby był pozycjonowany pojedynczy punkt.
