Nazwisko i imię
MACIEJEWSKA EWA |
Ćwiczenie E 4
Zmiana zakresów amperomierza i woltomierza
|
||
|
|
||
|
|
||
|
|
||
Kierunek i rok
FIZYKA II r |
|
||
|
|
||
|
|
||
|
Ocena z kolokwium
.......................................
data podpis |
Ocena ze sprawozdania
.......................................
data podpis |
Ocena końcowa
...............................
data podpis |
dr. J.Olesik |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
I. CEL ĆWICZENIA:
Zmiana zakresów amperomierza i woltomierza
ZAGADNIENIA TEORETYCZNE:
1. Pomiar oporu metodą mostka Wheatstone'a
Obwód mostka Weatstone'a składa się z dwóch równolegle połączonych gałęzi ACB i ADB. Punkty A i B połączone są źródłem prądu stałego przez opornik Rz, a punkty C i D z galwanometrem lub czułym mikroamperomierzem. Oporniki Rp i R2 mogą być dwiema częściami potencjometru dekadowego, wtedy punkt C odpowiada suwakowi potencjometru. Suma oporów Rp i R2 jest wielkością stałą. Pomiar polega na takim dobraniu położenia punktu C, by przez galwanometr nie płynął prąd, czyli by mostek był zrównoważony. Przy zrównoważonym mostku pomiędzy punktami C i D nie ma różnicy potencjałów, a przez oporniki X1 i R1 płynie prąd o takim samym natężeniu I1. Również przez oporniki Rp i R1 płynie prąd o takim samym natężeniu I2.
2. Budowa i zasada działania mierników prądu stałego i zmiennego
a) Amperomierz
Amperomierz jest miernikiem prądu elektrycznego, wywzorcowany w amperach ( A ) ,podłączany w badanych obwodach szeregowo.
b) Woltomierz
Woltomierz jest miernikiem napięcia elektrycznego, wywzorcowany w woltach ( V ), podłączany w badanych obwodach równolegle.
3. Mierniki prądu stałego i zmiennego.
a) Mierniki magnetoelektryczne.
Podstawową częścią miernika jest ramką R złożona z N zwojów cienkiego drutu miedzianego oraz magnes stały NS. Ramka jest osadzona na osi w łożyskach, obraca się w szczelinie. Dla zwiększenia indukcji magnetycznej, wnętrze ramki wypełniono nieruchomym rdzeniem. Rdzeń skupia linie sił pola. Miernik posiada podziałkę liniową.
b) Mierniki elektromagnetyczne.
Prąd przepływa tu przez cewkę wytwarzając w niej pole magnetyczne proporcjonalne do natężenia prądu. W skład miernika wchodzą dwa magnesy. Jeden jest zamocowany na stałe, a drugi jest osadzony na ramieniu o długości r. Podziałka jest kwadratowa. Zaletą mierników tego typu jest uniwersalność, mierzą zarówno prąd stały jak i przemienny. Do wad zaliczamy : nieliniowość podziałki i małą czułość na rozproszone pole magnetyczne.
c) Mierniki elektrodynamiczne.
Różnią się one od mierników elektromagnetycznych tym, że magnes stały jest zastąpiony elektromagnesem. Elektromagnes wytwarza pole magnetyczne o indukcji B proporcjonalnej do prądu I w jego uzwojeniach.
d) Mierniki elektrostatyczne.
Pierwowzorem jest elektrometr bezwzględny. Współczesny miernik składa się z nieruchomych płytek „ i ” , między które wciągana jest płytka „ z ” osadzona na osi O. Mierniki tego rodzaju mierzą również prąd przemienny.
4. Podział mierników ze względu na przeznaczenie :
Mierniki prądu
Mierniki napięcia
Mierniki mocy
5. Zmiany zakresów
Zakres każdego miernika prądu można rozszerzyć przez zastosowanie opornika połączonego równolegle, czyli tzw. bocznika.
6. Wyprowadzenie wzorów wykorzystanych w ćwiczeniu.
Poszerzenie zakresu amperomierza
I prawa Kirhoffa
II.CZĘŚĆ PRAKTYCZNA
Lp. |
1. |
2. |
3. |
4. |
5. |
6. |
7. |
8. |
9. |
Iw [A] |
0,28 |
0,36 |
0,20 |
0,11 |
0,25 |
0,27 |
0,33 |
0,30 |
0,35 |
Ib [A] |
0,082 |
0,104 |
0,058 |
0,030 |
0,074 |
0,078 |
0,096 |
0,086 |
0,104 |

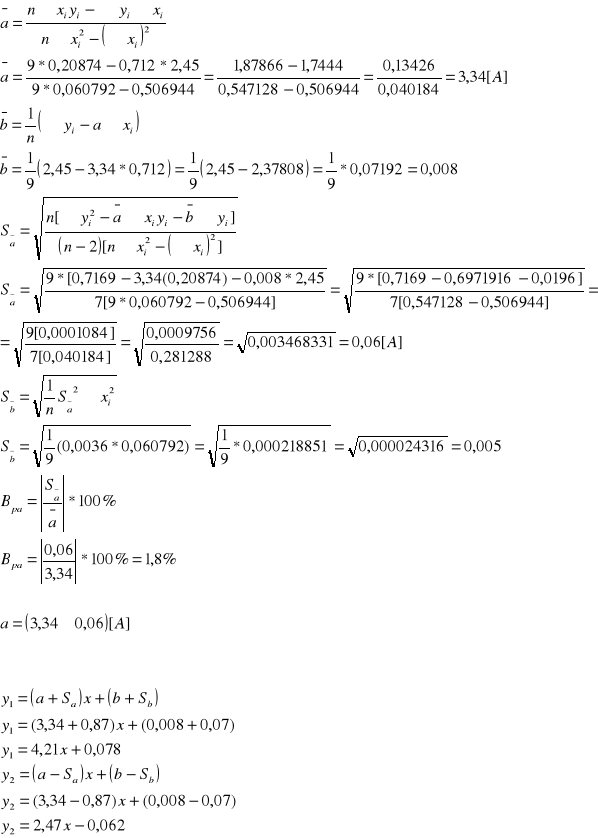

1. Obliczam zakres poszerzenia amperomierza stosując metodę regresji liniowej.
Dla n = 4
Lp. |
|
|
|
|
|
|
1. |
0,082 |
0,28 |
0,006724 |
0,0784 |
0,02296 |
0,506944 |
2. |
0,104 |
0,36 |
0,010816 |
0,1296 |
0,03744 |
|
3. |
0,058 |
0,20 |
0,003364 |
0,04 |
0,0116 |
|
4. |
0,030 |
0,11 |
0,0009 |
0,0121 |
0,0033 |
|
5. |
0,074 |
0,25 |
0,005476 |
0,0625 |
0,0185 |
|
6. |
0,078 |
0,27 |
0,006084 |
0,0729 |
0,02106 |
|
7. |
0,096 |
0,33 |
0,009216 |
0,1089 |
0,03168 |
|
8. |
0,086 |
0,30 |
0,007396 |
0,09 |
0,0258 |
|
9. |
0,104 |
0,35 |
0,010816 |
0,1225 |
0,0364 |
|
n = 9 |
|
|
|
|
|
|

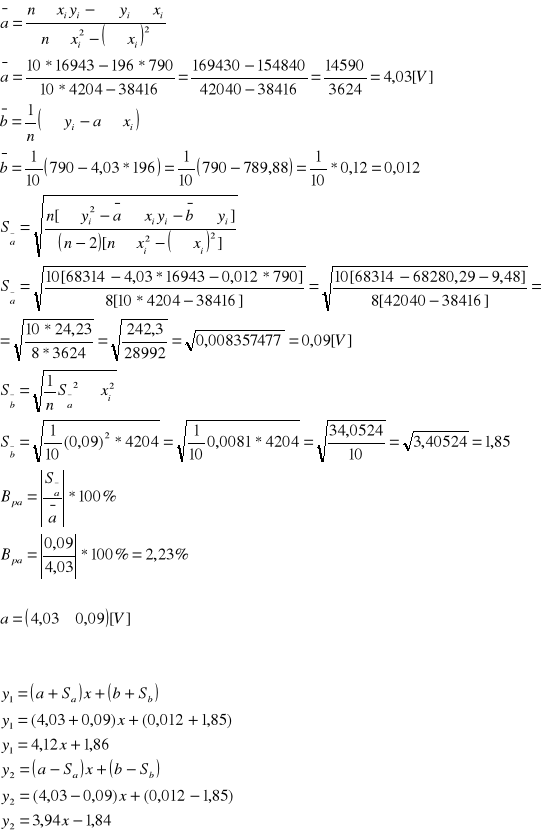

2. Obliczam zakres poszerzenia woltomierza stosując metodę regresji liniowej.
Dla n = 4
Lp. |
|
|
|
|
|
|
1. |
14 |
59 |
196 |
3481 |
826 |
38416 |
2. |
19 |
79 |
361 |
6241 |
1501 |
|
3. |
22 |
90 |
484 |
8100 |
1980 |
|
4. |
27 |
109 |
729 |
11881 |
2943 |
|
5. |
30 |
120 |
900 |
14400 |
3600 |
|
6. |
12 |
49 |
144 |
2401 |
588 |
|
7. |
20 |
80 |
400 |
6400 |
1600 |
|
8. |
25 |
100 |
625 |
10000 |
2500 |
|
9. |
13 |
51 |
169 |
2601 |
663 |
|
10. |
14 |
53 |
196 |
2809 |
742 |
|
n = 10 |
|
|
|
|
|
|
Obliczam niepewność dla amperomierza
Zakres badanego amperomierza 0,150 [A], klasa 0,5
Zakres wzorcowego amperomierza 0,600 [A], klasa 0,5
Obliczam niepewność dla woltomierza
Zakres badanego woltomierza 0,60 [V], klasa 0,5
Zakres wzorcowego woltomierza 0,150 [V], klasa 0,5
WNIOSKI:
Celem przeprowadzonego doświadczenia była zmiana zakresów amperomierza i woltomierza, którą trzeba było przedstawić metodą regresji liniowej. Po dokonanych obliczeniach okazało się ,że zakres amperomierza uległ zmianie w następujący sposób i wynosi on
a=(3,34 ±0,06)[A], natomiast zakres woltomierza uległ zmianie w następujący sposób i wynosi on a=(4,03 ± 0,09)[V] Wyniki te obarczone są niewielkimi błędami procentowymi gdyż dla amperomierza błąd wynosi 1,8%, a dla woltomierza 2,23% oba te błędy mieszczą się w granicy 20%. W przypadku amperomierza zakres zakres był badany dla 9 pomiarów gdyż 9 pomiar został źle odczytany z miernika i okazał się błędem grubym znacznie wpływającym na otrzymane wyniki. Wystąpienie tych niewielkich błędów procentowych może być wynikiem błędu paralaksy przy odczytywaniu wskazań przyrządów pomiarowych, niewielkich spadków napięć w sieci oraz zużycia sprzętów pomiarowych.
- 7 -
Rb
Ia
