POLITECHNIKA LUBELSKA w Lublinie	Laboratorium Elektroniki
		Ćwiczenie Nr 4
Temat ćwiczenia: Stabilizacja napięcia.
Imię i nazwisko:	Semestr	Grupa		Rok akademicki: 2009/2010
		Data wykonania:		Ocena:

1. Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie z parametrycznym stabilizatorem półprzewodnikowym, diodą Zenera, oraz z zasadą działania prostego stabilizatora tranzystorowego.

2. Przebieg ćwiczenia:

2.1 Badanie diody Zenera.

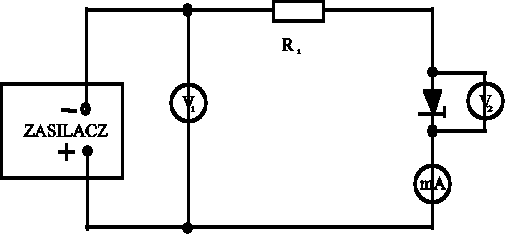

Rys.1. Schemat do wyznaczania charakterystyk statycznych diody Zenera.

Tab.1.

U1	U2	I
V	V	mA
11	6,6	100
10,5	6,6	90
10	6,6	80
9,5	6,6	75
9	6,6	60
8,5	6,5	50
8	6,5	40
8	6,4	30
7	6,3	20
6,5	6,2	10
5,5	5,6	2

2.2. Wyznaczenie charakterystyk stabilizacji.

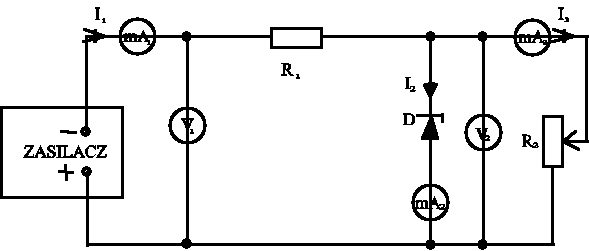

Rys. 2. Schemat do wyznaczania charakterystyki stabilizacyjnej i obciążeniowej.

Tabela. 2.

R2=264Ω					R2=165Ω					R2=77,6Ω
U1	U2	I1	I2	I3	U1	U2	I1	I2	I3	U1	U2	I1	I2	I3
V	V	mA	mA	mA	V	V	mA	mA	mA	V	V	mA	mA	mA
4	3,6	10	0	10	6	4,3	30	0	25	7,5	4,5	60	0	50
8	6,2	30	10	25	8,5	6,2	50	10	40	10,5	6,2	90	10	80
8,5	6,4	45	20	25	9	6,4	60	20	40	11	6,4	100	20	75
9	6,4	50	30	25	9,5	6,5	70	30	40	11,5	6,4	110	30	80
9,5	6,5	70	40	25	10	6,5	80	40	40	12	6,5	120	40	85
10	6,5	75	50	25	11	6,5	90	50	40	12,5	6,5	130	50	85
10,5	6,5	90	60	25	11	6,6	100	60	40	13	6,5	140	60	85
10,5	6,6	90	70	25	11,5	6,6	110	70	40	12,5	6,6	150	70	85
11,5	6,6	100	80	25	12	6,6	120	80	40	14	6,6	160	80	85
12	6,6	115	90	25	12,5	6,6	130	90	40
12	6,6	120	100	25	13	6,6	140	100	40

2.3. Wyznaczenie charakterystyki obciążeniowej.

Tab. 3

U1=10V				U2=12V
U2	I1	I2	I3	U2	I1	I2	I3
V	mA	mA	mA	V	mA	mA	mA
5,3	100	0	105	6,2	130	10	130
5,9	90	4	86	6,3	130	20	115
6,1	80	8	75	6,4	130	30	105
6,3	80	12	65	6,5	130	40	90
6,3	80	16	65	6,5	130	50	80
6,4	80	20	60	6,5	130	60	70
6,4	80	24	55	6,5	130	70	55
6,4	80	28	50	6,6	130	80	45
6,4	80	32	45	6,6	130	90	35
6,4	80	36	40	6,6	130	100	25
6,5	80	50	30

3. Badanie stabilizatora tranzystorowego prądu stałego.

1.
   Pomiary przy użyciu woltomierza cyfrowego.

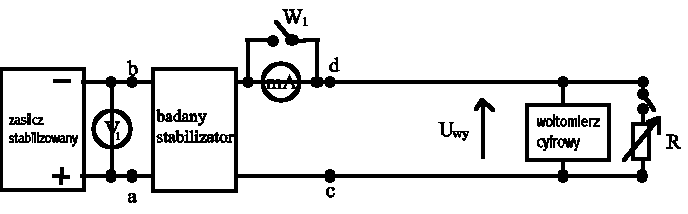

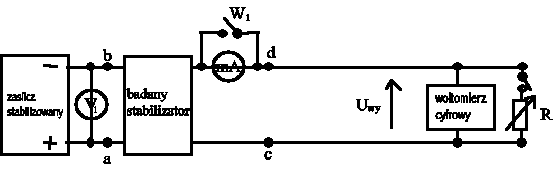

Rys.3. Schemat pomiarowy do badania stabilizatora tranzystorowego, przy użyciu woltomierza cyfrowego do pomiaru napięcia wyjściowego.

Tab. 4

Uwe	I0
V	mA
18	0
17	90
16,7	110
16,5	130
16,4	150
16,2	170
16,1	190
15,9	210
15,8	230
15,6	250
15,2	300

4. Wnioski.

Stabilizacyjne działanie diody Zenera polega na tym że duża zmiana prądu obciążającego diodę powoduje małą zmianę napięcia, co widać na charakterystyce. Stabilizacja jest tym lepsza im bardziej stroma jest ta charakterystyka. W tym układzie istotny wpływ na jakość stabilizacji ma wielkość obciążenia. Im większe obciążenie, tym charakterystyka diody jest bardziej stroma. Stabilizator ten nie może być więc stosowany dla zmieniających się obciążeń.
