Politechnika Lubelska w Lublinie		Laboratorium podstaw elektrotechniki Ćwiczenie Nr 2
Nazwisko: Jachura Bodzak Burdzanowski Biarda	Imię: Mariusz Andrzej Łukasz Michał	Semestr II	Grupa E.D.2.6	Rok akademicki 2000/01
Temat ćwiczenia : Sygnały elektryczne			Data wykonania: 2.III.2001	Ocena :

Rysunek 1 - układ pomiarowy

Oznaczenia na rysunku :

G - generator sygnałów,

W_Z - wzmacniacz mocy,

D₁ - dioda prostownikowa umożliwiająca prostowanie półfalowe sygnału,

D₂ - układ Graetza umożliwiający prostowanie całofalowe sygnału,

R - rezystancja obciążenia,

P₁ - przycisk załączający kondensator,

P₂ - przełącznik rodzaju sygnału,

C - kondensator,

V₁ - woltomierz elektromagnetyczny,

V₂ - woltomierz magnetoelektryczny,

O_S - oscyloskop katodowy.

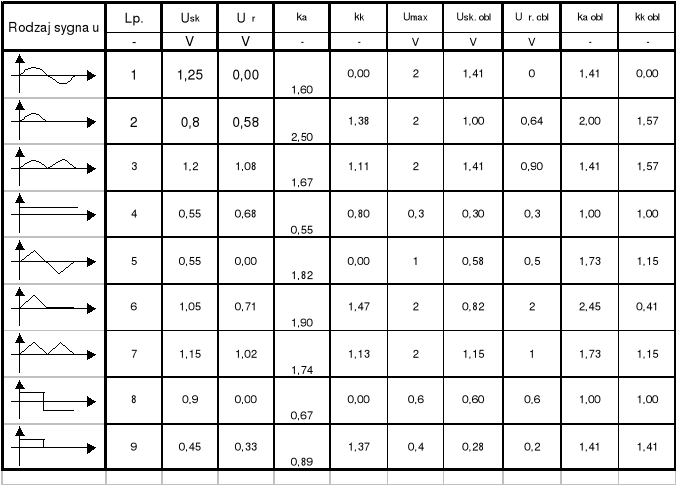

Tabela pomiarów :

Gdzie :

U_max - wartość napięcia maksymalnego,

U_śr - wartość napięcia średniego,

k_a - współczynnik amplitudy (współczynnik szczytu),

k_k - współczynnik kształtu,

U_{śr. obl} - wartość napięcia średniego wyznaczona analitycznie,

k_{a obl} - współczynnik amplitudy (współczynnik szczytu) wyznaczony analitycznie,

k_{k obl} - współczynnik kształtu wyznaczony analitycznie,

Wzory ogólne:

1). Wzór na wyliczenie wartości sygnału sinusoidalnego

2). Wzór na wyliczenie wartości sygnału sinusoidalnego wyprostowanego

3). Wzór na wyliczenie wartości sygnału sinusoidalnego wyprostowanego całofalowo

4). Wzór na wyliczenie wartości sygnału stałego

5). Wzór na wyliczenie wartości sygnału trójkątnego

6). Wzór na wyliczenie wartości sygnału trójkątnego wyprostowanego półfalowo

7). Wzór na wyliczenie wartości sygnału trójkątnego wyprostowanego całofalowo

8). Wzór na wyliczenie wartości sygnału prostokątnego

9). Wzór na wyliczenie wartości sygnału prostokątnego wyprostowanego półfalowo

Spis przyrządów:

1. V elektromagnetyczny kl. 0. 5; nr EP43.3/326

2. V magnetoelektryczny kl. 0. 5 nr EP43.3/1599

3. Generator sygnałów

4. Oscyloskop katodowy

Wnioski:

• Badane sygnały są sygnałami okresowymi. Można wśród nich wyróżnić sygnały zmienne przemienne. Sygnał okresowy jest przemienny gdy jego wartość średnia za okres jest równa zero. Są to na przykład sinusoida i przebieg piłokształtny. Sygnały okresowe których średnia wartość za okres jest różna od zera nazywa się tętniącymi. Można do nich zaliczyć sygnał który powstaje w wyniku przepuszczania przez diodę prostowniczą sygnału sinusoidalnego, piłokształtnego i impulsowego. Drugą grupę sygnałów tworzą sygnały jednokierunkowe, zmienne. Szczególnym przypadkiem takiego sygnału jest sygnał stały. Przykładem sygnałów zmiennych jednokierunkowych jest sygnał sinusoidalny i piłokształtny przepuszczony przez mostek Graetza. Dla tego sygnału jego wartość liczbowa ulega zmianie przy niezmienionym zwrocie.

1

2
