zajęcia nr 1, Studia, Budownictwo UTP, Budownictwo ogólne, Egzamin z BO, semestr 3

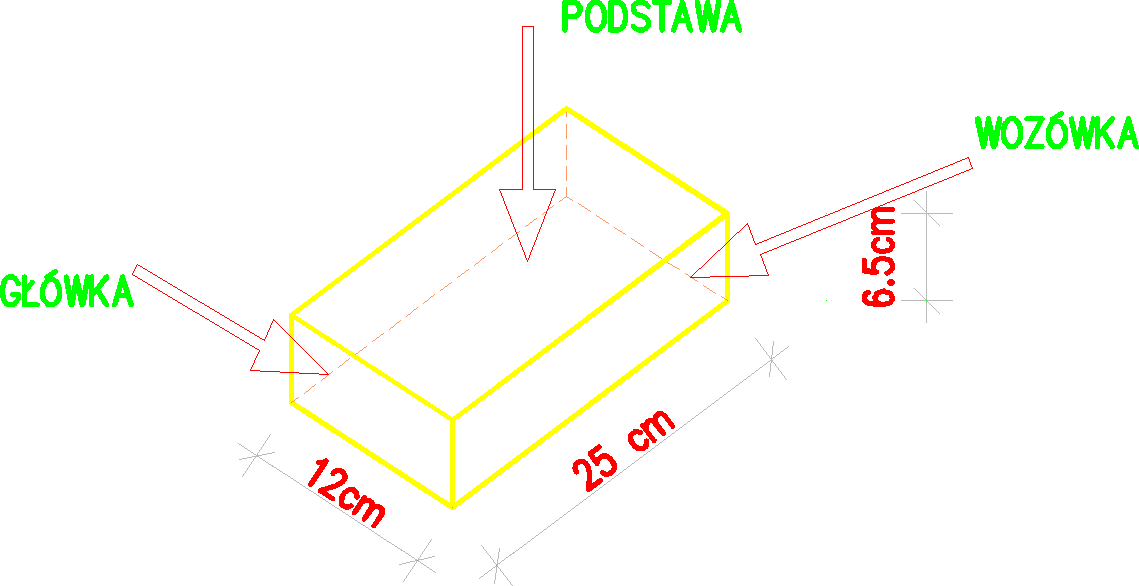

Budowa cegły

0x01 graphic

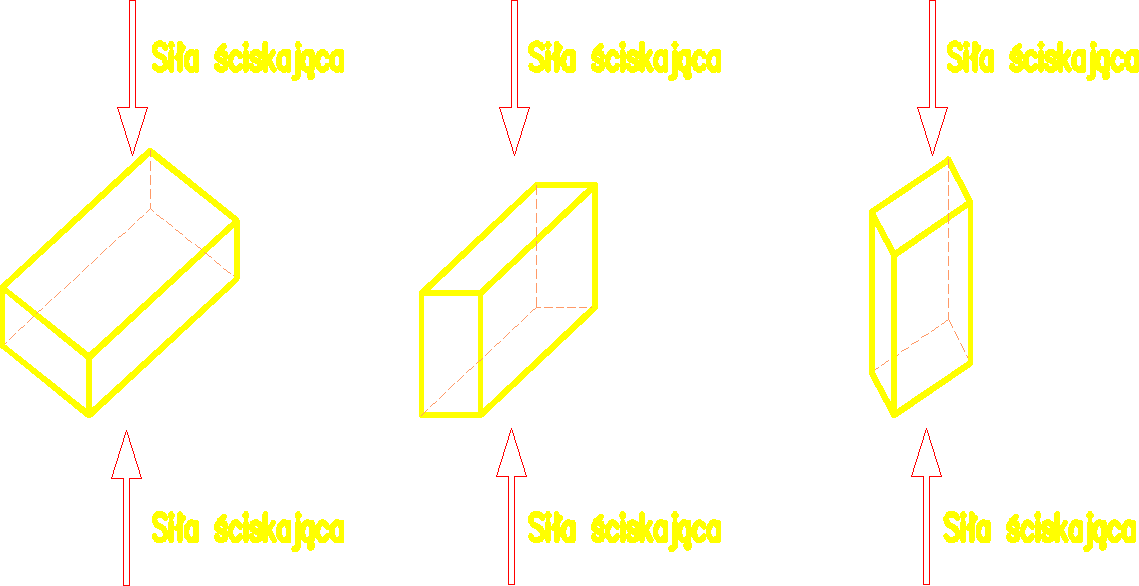

Układ cegieł w murze w stosunku do obciążenia

0x01 graphic

na płask na rąb na stojąco

Grubości muru z cegieł

1/2c

1c

1 1/2c

2c

2 1/2c

3c

3 1/2c

4 c

4 1/2c

12

25

38

51

64

77

90

103

116

cm

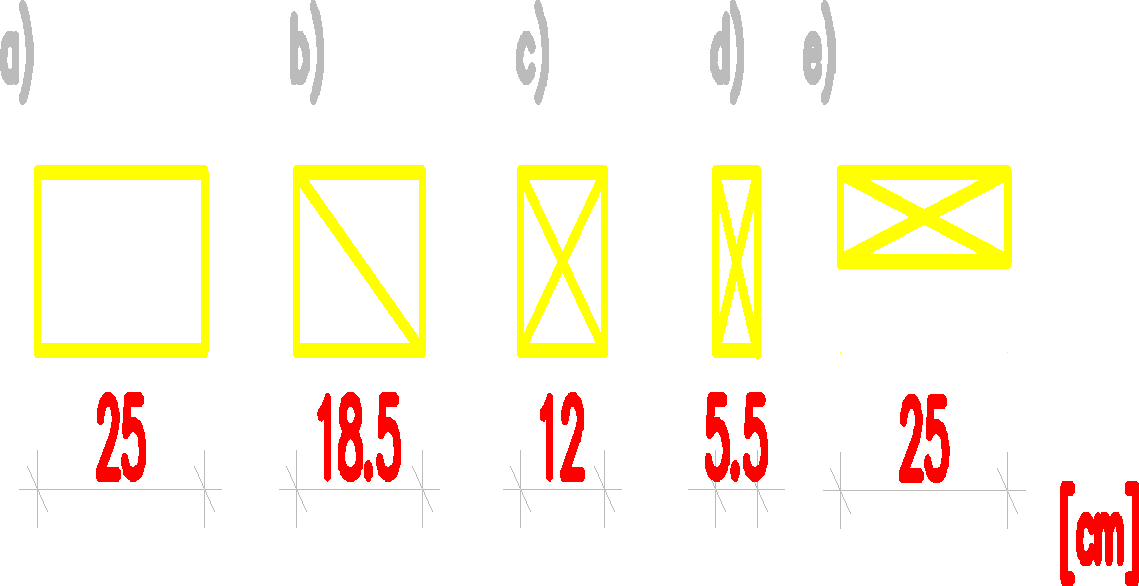

Oznaczenia cegieł na rysunkach

0x01 graphic

  1. cegła pełna, b) 3/4 cegły „dziewiątka”, c)1/2 cegły „połówka”, d) 1/4 cegły „ćwiartka”, e) beleczka lub pasek

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
