Rentgenodiagnostyka
W 1895 Roentgen odkrył nowy rodzaj promieni i nazwał je promieniami X
Środki cieniujące wykorzystane przy prześwietlaniu to substancje które osłabiają promienie X. Przy wykonywaniu zdjęć pozwalają na uwidocznienie przebiegu i zarysu badanych narządów
Radiologia - nauka o różnych rodzajach promieniowania jonizującego.
Rentgenostatyka konwencjonalna - promienie x przechadząc przez materię ulegają pochłodnieniu i rozproszeniu.
Zależą od:
- energii promieniowanie
- liczby atomów różnych związków
- względnej gęstości tkanek
- grubości obiektu
Miękkie promieniowanie - od 70kV, ulega osłabieniu głównie dzięki zjawisku pochłaniania.
Twarde - ponad 100kV jest źródłem dużego rozproszenia
Podział struktur anatomicznych na 3 grupy
- struktury anatomiczne hyperdensyjne, pochłaniają promienie w znacznym stopniu są jasne (kości, zęby, fizjologiczne zwapnienia)
- struktury anatomiczne hipotensyjne - zawierają powietrze przez co osłabiają promieniowanie, ale w niewielkim stopniu. Są ciemne (powietrze w płucach, tchawica, zatoki nosa)
- struktury anatomiczne nierozpoznawalne - jako samodzielne wykazują średni stopień pochłaniania promieni X (w żołądku, wątroba, tkanki miękkie)
Wykonywanie zdjęć
- projekcja przednio - tylna AP płaszczyzna czołowa
- projekcja boczna - płaszczyzna strzałkowa
- zdjęcie czynnościowe np. podczas czynnego zgięcia i przeprostu - przy podejrzewaniu hipermobilności i niestabilności
- zdjęcie w projekcjach skośnych - zdjęcie pod kątem takim samym obustronnie (podejrzenie kręgozmyku, uwidocznienie otworów międzykręgowych
C1 - wyrostek żuchwy
C7 - najbardziej wystający wyrostek u podstawy szyi
Th3 - na wysokości grzebienia łopatki
Th7 - na wysokości dolnego kąta łopatki
L2 - najniżej położona część łuku żebrowego
L4 - na lini grzebieni biodrowych
S2 - na wysokości kolca biodrowego tylnego
Całkowity kąt centriodu
Jest metodą dzięki której wyznacza się całkowity kąt krzywizny poprzez 3 lub 4 kąty segmentalne
Po wyznaczeniu 3 krańcowych dolnych kręgów badanej krzywizny wykreśla się na ich trzonach przekątne łączące przednio-górne i tylno-dolne rogi kręgów
Miejsce skrzyżowania obu przekątnych tworzy środek trzonu kręgowego tzw. Centriod. Kolejno następuje połączenie centriodów sąsiadujących ze sobą kręgów. Pozostałe linie tworzą segmentowy kąt centriodalny
Całkowity kąt można wyznaczyć również za pomocą trzech kręgów przyczym do wykreślania wybiera się dwie krańcowe dolne kręgi oraz górny krańcowy kręg badanej krzywizny. W podobny sposób, jak przedstawiono powyżej wyznacza się centriody wybranych kręgów, a następnie łączy się je liniami prostymi. Powstałe linie wyznaczają całkowity kąt krzywizny.
Modyfikacją jest wykreślenie całkowitego kąta krzywizny z czterech wybranych kręgów końcowych górnych i krańcowych dolnych.
Metoda eliptyczna
Pozwala na badanie krzywizny przy pomocy tzw. Linii Goergesa. Jest to linia przechodząca od dolnej krawędzi trzonu górnego kręgu krańcowego do górnej krawędzi trzonu dolnego kręgu krańcowego, wzdłuż więzadła podłużnego tylnego. Tworzy się elipsa której dłuższa oś jest równoległa do tylnej krawędzi trzonu górnego kręgu krańcowego i przechodzi przez trzon dolnego kręgu krańcowego.
Druga oś krótsza po przedłużeniu przechodzi przez dolną krawędź trzonu górnego kręgu krańcowego.
(x/a)2 +(y/b)2=1
A - połowa większej osi
B - połowa mniejszej osi
X - oś współrzędnych x
Y - oś współrzędnych y
Kąt przodoskręcenia szykji i kości udowej u dzieci i młodzieży
Rok życia |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
Kąt przodoskręcenia |
24 |
20 |
20 |
19 |
18,4 |
17,2 |
14,2 |
14 |
10,4 |
Szerokość szpary stawu kolanowego w obrazie MR 4 do 5 mm.
Kąt udowy i kąt piszczelowy
W stopniach |
Kąt udowy |
Kąt piszczelowy |
Mężczyźni |
75-85 |
85-100 |
Kobiety |
75-85 |
87-98 |
Średnia |
81 |
95 |
Szerokość szpary stawu kolanowego
W mm |
Strona orzyśrodkowa |
Strona boczna |
Wszyscy badani |
6,43 |
7,0 |
Leżąc |
5,31 |
6,12 |
Stojąc |
5,15 |
5,9 |
U kobiet od 1 do 1,5mm węższa niż u mężczyzn
Szerokość stawu rzepkowo-udowego 5mm
Szerokość więzadła rzepki w MR 6-7mm
Więzadła krzyżowe w MR
W mm |
Przednie |
Tylne |
Dlugość |
38 |
38 |
Szerokość |
11 |
18 |
Ściegna achillesa nie mam!!!!!!!!
Kąt Bochlera - utworzony przez:
Styczną do górnej powierzchni guzka kości piętowej
Styczną do górnej powierzchni stawowej kości piętowej
Średnia wartość 30-35 stopni
Rozrzut 28-40 stopni
Szerokość więzadła skokowo strzałkowego przedniego w MR 2-3mm.
Szerokość więzadła piętowo-strzałkoego w MR 2-3mm
Kąt śródstopia- między linią styczną do główek kości śródstopia II V a linią styczna do I kości śródstopia wynosi 42,5 stopnia.
Sklepienie podłużne
Łuk podłużny przyśrodkowy (dynamiczny)
Ilość 3
Przebieg : guz piętowy, kość łódkowa , k. klinowata , głowa I k. śródstopia
Szczyt: k. łódkowata ok. 2,5 cm od podłoża
Łuk podłużny boczny ( statyczny)
Ilość 2
Przebieg: guz piętowy, k. sześcienna, głowa V k. śródstopia
Szczyt: k. sześcienna ok. 0,5 cm od podłoża
Układ wzmacniający sklepienie podłużne:
Stabilizatory bierne
Rozcięgno podeszwowe
Więzadło podeszwowe długie
Więzadło piętowo-sześcienne podeszwowe
Więzadło piętowe łódkowe
Stabilizatory czynne
Mieśnie długie: piszczelowy tylny, strzałkowy długi, piszczelowy przedni, zginacz długi paluch
Mięśnie krótkie: wszystkie mięśnie podeszwowej strony stopy
Sklepienie poprzeczne
Łuk poprzeczny przedni (obwodowy)
Faza obćiążenia: punkt podparcia głowy V kości śródstopia
Faza odciążenia: na głowach I i V kości śródstopia
Łuk poprzeczny tylny
Przebieg kości klinowate i k. sześcienna
Układ wzmacniający sklepienie poprzeczne
stabilizatory bierne stopy
Więzadła śródstopne podeszwowe
Więzadła poprzeczne głębokie śródstopia
Stabilizatory czynne
Mięśnie długie: strzałkowy długi i piszczelowy tylny
Mięśnie krótkie przywodziciel palucha
Wartości pomiarowe kończyny dolnej:
1. Szerokość spojenia :
- mężczyźni ok. 6 cm
- kobiety ok. 5 cm
2. Wartość kąta stropu panewki :
Noworodek 6 miesiąc życia 12 miesiąc
M 25,8 - 270 19,4 - 20,90 19,1-20,60
K 28,3 - 29,40 22,1 - 23,40 20,5 - 21,90
3. Kąt Wiberga :

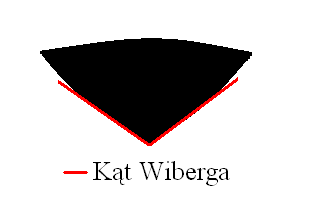

- kąt Wiberga jest to kąt utworzony przez powierzchnie stawowe - boczną i przyśrodkowa dla rzepki i dla rzepek prawidłowych zawiera się w przedziale 120-1400
Kąt przodoskręcenia szyji i głowy
Rok życia 2 4 6 8 10 12 14 16 18
Kąt przodoskręcenia 24 20 20 19 18,4 17,2 14,2 14 10,4
Kąt udowy Kąt piszczelowy
M 75-850 85-1000
K 75-850 87-980
Średnio 810 950
Szew szyjny stawu kolanowego :
Strona przyśrodkowa Strona boczna
Wszyscy badani 6,43 7,0
Leżąc 5,31 6,12
Stojąc 5,15 5,90
- u kobiet 1-15 mm węższa niż u mężczyzn
- szerokość ? stawu Rzepkowo-udowego 5mm
- szerokość więzadła rzepki 6-7 mm
Więzadła krzyżowe w rezonansie magnetycznym
Przednie Tylne
Długość 38 38
Szerokość 11 18
Kąt Bohlera :
- utworzony przez:
- styczną do górnej powierzchni guzka kości piętowej
- styczną do górnej powierzchni stawowej kości piętowej
Średnia wartość : 30-350
Kąt pierwszej kości śródstopia - między osią długą tej kości, a osią długą paliczka bliższego palucha
Norma < 150
Szerokość więzadła kolanowo - strzałkowego przedniego to 2-3 mm
Szerokość więzadła piętowo - strzałkowego 2-3 mm
Kąt śródstopia między linia styczna do pierwszej kości śródstopia wynosi 42,50
Sklepienie podłużne śródstopia ?
Odległość między dolną powierzchnią wyrostka barkowego łopatki, a górnym zarysem głowy kości ramiennej to 7-11 mm, średnio 9,3 mm
Szerokość szpary stawu barkowo - obojczykowego 2-4 mm, średnio 3,2 mm
Szerokość stawu ramiennego to 4-5mm
Prawidłowe stosunki między kośćmi tworzącymi staw łokciowy wyznaczają kąty utworzone przez :
- oś długą kości ramiennej
- oś długą kości łokciowej
- linię poziomą styczną do najbardziej dopływowo położonych odcinków kości łokciowej i promieniowej
Kąt miedzy kością ramienną a osią długa kości łokciowej (kąt łokciowy) mierzony od strony zewnętrznej 154-1780
Kąt Fergusona to kąt pomiędzy linią 1 i 3
Kąt Berca to kąt pomiędzy linią 1 i 2
Główne i dodatkowe jądra kostnienia w życiu pozapłodowym
|
Pojawia się |
kościowzrost |
Ręka |
|
|
Podstawa paliczków końcowych i środkowych |
3-ci rok życia |
18-20 lat |
Podstawy paliczków bliższych |
2,25-2,5 |
|
Główki kości śródręcza |
2,25-2,5 |
|
Nadgarstek |
|
|
Kość trójgraniasta |
1-6 mies. |
|
Kość księżycowata |
3-6 lat |
|
Kość łódkowata |
5-7 lat |
|
Kość haczykowata |
1-6 lat |
|
Kość główkowata |
1-6 mies. |
|
Kość czworoboczna większa i mniejsza |
6-7 lat |
|
Kość grochowata |
9-12 lat |
|
Przedramię |
|
|
Kość promieniowa nasada wyr. łokciowego |
5-6 lat |
16-19 lat |
|
6mies. - 2 lata |
20 lat |
|
10-13 lat |
16-20 lat |
Kość łokciowa dalsza nasada |
5-8 lat |
20 lat |
Kość ramienna |
|
|
Nadkłykieć zewnętrzny |
|
17-18 lat |
Główka |
1-3 lat 15-17 |
18 lat |
Bloczek |
11 rok lat |
20 lat |
Nadkłykieć wewnętrzny |
5-8 lat |
|
Główka |
1 rok życia |
|
Guzek większy |
3 rok życia |
|
Guzek mniejszy |
5 rok życia |
|
Łopatka |
|
|
Wyrostek kruczy |
15-18 mies. |
15 rok |
Wyrostek barkowy Kąt dolny |
14-20 lat |
22-25 lat |
Szczyt wyrostka barkowego Obojczyk Nasada mostkowa |
18 lat |
25 lat |
Stopa |
|
|
Podstawa paliczków końcowych i środkowych |
5 rok |
17-20 lat |
Podstawa palików bliższych |
3 rok |
17-20 lat |
Główki kości śródstopia |
3 rok |
18-20 lat |
Kość klinowata I i II |
3 rok |
|
Kość klinowata III |
1 rok |
|
Kość łódkowata |
3-4 lat |
|
Podudzie |
|
|
Dalsza nasada piszczeli |
1-2 lat |
18 lat |
Bliższa nasada piszczeli |
|
19 lat |
Dalsza nasada strzałki |
2 rok |
18-20 lat |
Bliższa nasada strzałki |
4 rok |
19 lat |
Rzepka |
2-5 lat |
|
Fabella |
12-15 lat |
|
Kość udowa |
|
|
Dalsza nasada |
Przed urodzeniem |
18 lat |
Krętarz większy |
3-5 |
16 lat |
Krętarz mniejszy |
10-13 |
16 lat |
głowa |
2-8 |
18 lat |
Miednica |
|
|
Grzebień |
13-15 lat |
21-25 lat |
Guz kulszowy |
13-15 lat |
20-25 lat |
Normy
Lordoza szyjna 29-50o
Kifoza piersiowa 20-40o
Lordoza lędźwiowa 28-46o
Zakresy ruchu
|
Odcinek szyjny |
Odcinek piersiowy |
Odcinek lędźwiowy |
Zginanie do przodu |
49o - 76o |
20o - 40o |
60o - 83,5o |
Prostowanie |
49o - 70,5o |
18o - 32o |
25,5o - 44,5o |
Zginie w bok |
44o - 61o |
25o - 39,5o |
25o - 39o |
Rotacja osiowa |
76,5o - 95o |
25o - 39,5o |
9o - 16,5o |
Kąt Trall'a
Jest prosta i łatwa w użyciu. Pierwszy etap - wyznaczamy linię styczną do tylnej krawędzi trzonów kręgu L1-S1.
Drugi etap - wyznaczamy 3 punkty:
A - w miejscu gdzie górny, tylny róg trzonu kręgu L1 przecina linię łuku
B - w miejscu gdzie tylny, górny róg trzonu kręgu S1 przecina linię łuku
C - wyznaczamy przez połączenie A i B linią prostą
Przez połączenie punktów A i C oraz B i C powstają proste których miejsce skrzyżowania wyznacza kąt Trall'a (miara całkowita - kąt krzywizny)
Metoda Cobb'a jest najbardziej znaną i rozpowszechnioną wśród klinicystów. Na podstawie strzałkowego kręgosłupa kąt Cobba wyznacza się w oparciu o dwie linie styczne. Jedna stanowiąca przedłużenie dolnej krawędzi trzonu górnego kręgu krańcowego, a druga jest przedłużeniem górnej krawędzi trzonu dolnego kręgu krańcowego. Połączenie tych linii stanowi właściwy kąt badanego odcinka kręgosłupa. Jest to tzw. „globalny Cobb”. Modyfikacja tej metody jest wyznaczanie kąta krzywizny techniką czteroliniową. W analogiczny sposób wykreśla się linie styczne, a następnie do tych lini prowadzi się linie do nich prostopadłe.
Metoda dwuliniowa
Metoda czteroliniowa
