Wyznaczanie czasu rozdzielczego licznika Geigera-Mullera, Pollub MiBM, fizyka sprawozdania


wykonał:

3.2Wyznaczanie czasu rozdzielczego licznika Geigera-Mullera.

0x01 graphic

Z-źródło

ZWN-zasilacz wysokiego napięcia

G-M-licznik GM rurkowy

W-wzmacniacz

P-przelicznik

Licznik G-M jest najbardziej rozpowszechnionym detektorem promienioeania jądrowego.licznik G-M składa się z katody w kształcie cylindra ,anody,którą stanowi cienka nić metalowa przeciągnięta przez środek cylindra stanowiącego katodę.

Taki kształt elektrod zapewnia powstanie silnego pola elektrycznego ,na przekroju wygląda to tak:

0x01 graphic
Elektrody zamknięte są w naczyniu z gazem szlachetnym(argonem lub helem)z dodatkiem gazu wieloatomowego pod ciśnieniem kilkuset hPa.

0x01 graphic

Schemat połączeń w liczniku G-M.

Czas rozdzielczy licznika definiuje się jako najmniejszy odstęp czasu pomiędzy dwoma kolejnymi zdarzeniami jonizującymi,

które powodują powstanie na wyściu dwóch odrębnych sygnałów.

Pomiary:

Ilość zliczeń w czasie t

Badane źródło

t=400s

t=200s

0x01 graphic

160702

82654

0x01 graphic

324807

159700

0x01 graphic

167841

86432

tło

223

72

Obliczenia:

0x01 graphic
0x01 graphic

N1-częstość zliczeń impulsów od źródła pierwszego

N2-częstość zliczeń impulsów od źródła drugiego

N12-częstość zliczeń impulsów od obu źródeł jednocześnie

Ntl-częstość zliczeń impulsów bez źródeł

N1=815 [zliczeń/s]

N2=851 [zliczeń/s]

N12=1610[zliczeń/s]

0x01 graphic

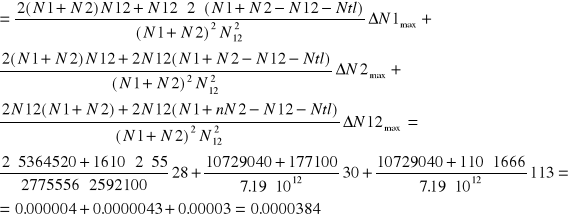

Rachunek błędów:

0x01 graphic

N0-liczba cząstek ,które licznik powinien rejestrować

Błędy liczę metodą różniczkowania ,różniczkuję wzór na czas rozdzielczy.

Jako błędy maksymalne biorę wartości wyliczone ze wzoru na liczbę cząstek które licznik powinien rejestrować .

0x01 graphic

0x01 graphic

ΔN1max=28

ΔN2max=30

ΔN12max=113
