1 KRZYWA KONSUMCYJNA

Określa związek statystyczny, jaki istnieje pomiędzy jednocześnie zmierzonymi wartościami stanu wody H i przepływu Q = f(H), jest graficznym obrazem tego związku

Ogólne równanie krzywej konsumcyjnej:

Q = a ∙ Tⁿ = a ∙ (H ± B)ⁿ równanie Harlachera

Gdzie:

Q- natężenie przepływu [m³/s]

T -napełnienie wody w korycie [cm] mierzone od dna koryta do poziomu zwierciadła

H -stan wody w korycie [cm] mierzony od poziomu porównawczego czyli zera wodowskazu.

a, n, B - parametry równania

a) wyznaczenie parametru B

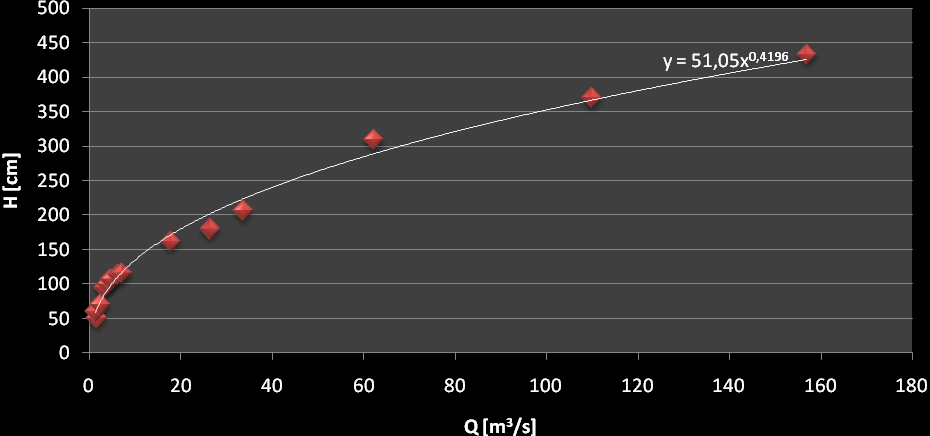

I - metoda graficzna (z wykresu krzywej konsumcyjnej odczytuje miejsce przecięcia z osią stanów wody)

B=35,00 [cm]

II - metoda analityczna ( obliczenia na podstawie wzoru Głuszcowa)

Q [m^3/s]	H [cm]
1,35	60
2,5	70
26,5	180
33,7	206
110	370
157	433
3,96	100
6,33	114
62,3	309
3,34	95
7,14	116
17,9	162
1,67	51
4,76	107
4,63	106

Q₁=3.34 [m³/s] H₁=95 [cm]

Q₂=157 [m³/s] H₂=433 [cm]

Q₃=

Q₃=22.899 [m³/s] H₃=189.923 [m³/s]

Obliczanie błędu wyznaczenia parametru B

Stan H [cm]	Przepływ Q [cm^3/s]	T=H-B [cm]	logT	logQ
60	1,35	60,00	1,778151	0,130334
70	2,5	70,00	1,845098	0,39794
180	26,5	180,00	2,255273	1,423246
206	33,7	206,00	2,313867	1,52763
370	110	370,00	2,568202	2,041393
433	157	433,00	2,636488	2,1959
100	3,96	100,00	2	0,597695
114	6,33	114,00	2,056905	0,801404
309	62,3	309,00	2,489958	1,794488
95	3,34	95,00	1,977724	0,523746
116	7,14	116,00	2,064458	0,853698
162	17,9	162,00	2,209515	1,252853
51	1,67	51,00	1,70757	0,222716
107	4,76	107,00	2,029384	0,677607
106	4,63	106,00	2,025306	0,665581

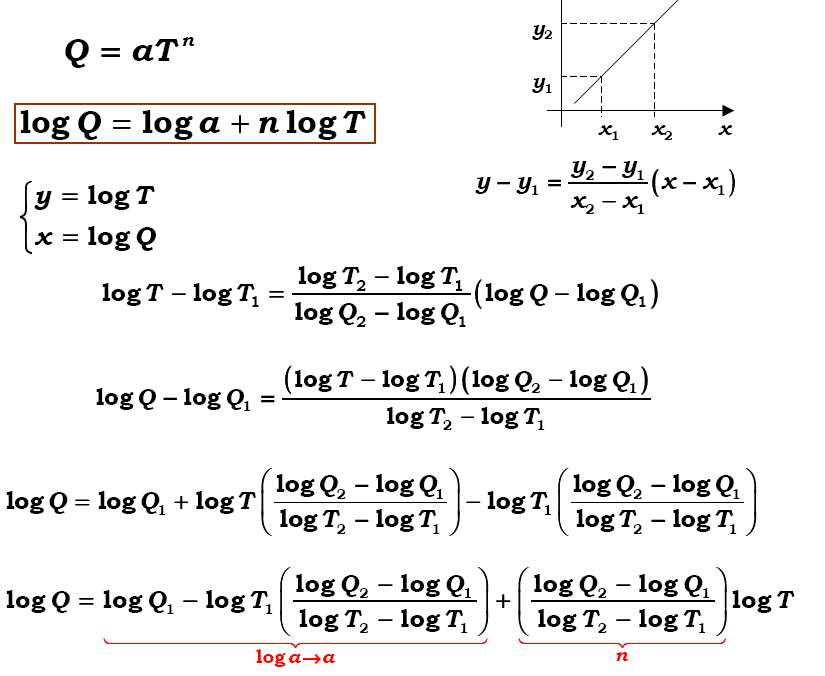

b) Wyznaczanie parametrów a i n

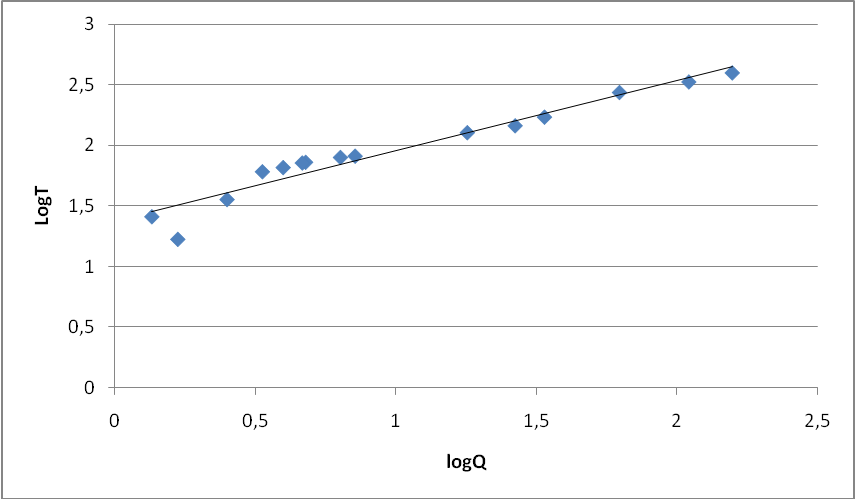

Na podstawie poniższej tabeli (tab.1) wyznaczam wykres 2 i na jego podstawie obliczam parametry a i n krzywej konsumcyjnej.

logT₁=2.1029 logT₂=2.2627

logQ₁= 1.25285 logQ₂= 1.52763

loga=-2.363 n=1.72952441

Q=4.3351*10^-3 *(H-34.182)^1.72952441

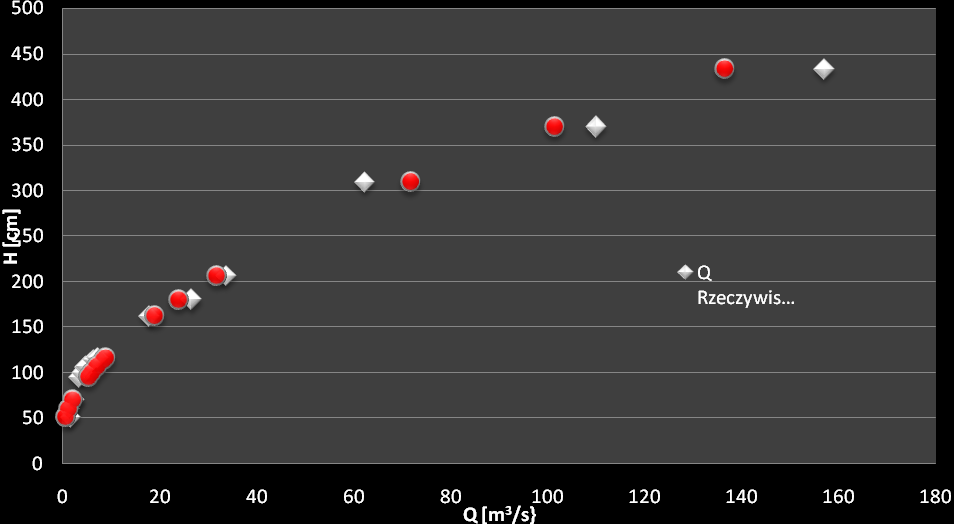

c)Krzywa konsumcyjna Teoretyczna

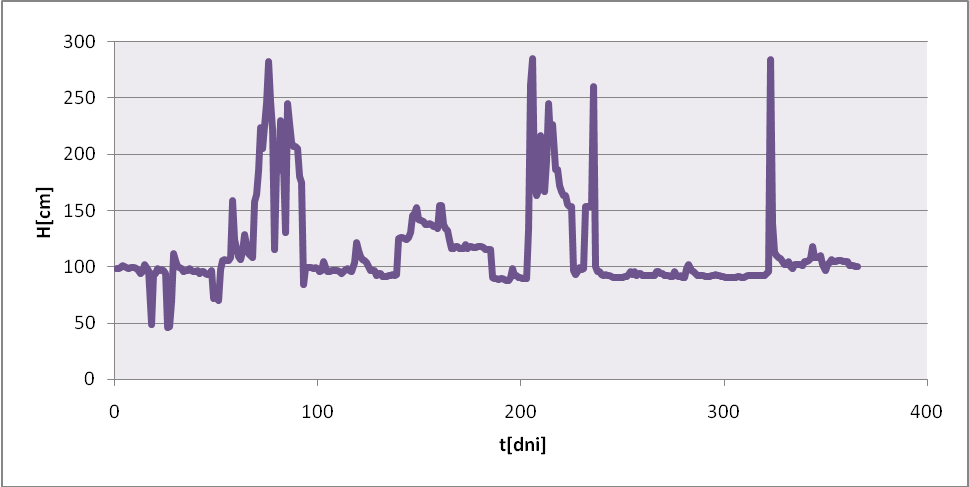

2 KRZYWA CODZIENNYCH STANÓW WODY:

Rzeka: Wisła

Rok 1976

5 Profil: Goczałkowice

Dz.	XI	XII	I	II	III	IV	V	VI	VII	VIII	IX	X
1	98	100	106	84	106	137	115	245	92	91	90	102
2	98	99	113	99	105	137	115	212	91	95	91	102
3	99	98	128	99	103	138	115	226	90	92	91	102
4	101	95	119	99	100	137	90	186	90	91	90	101
5	100	96	111	99	96	135	89	186	90	92	90	104
6	99	96	110	98	96	136	89	172	90	90	91	104
7	98	98	108	99	96	134	88	167	90	90	92	105
8	99	96	158	98	92	154	89	163	91	98	92	107
9	99	95	164	95	94	154	89	163	91	102	92	118
10	99	95	185	96	94	137	88	155	93	96	92	108
11	98	96	224	104	91	134	87	153	95	95	92	108
12	96	94	205	99	91	132	87	153	93	94	92	108
13	94	95	225	95	91	123	90	96	95	92	92	110
14	95	95	246	95	92	116	98	93	92	92	92	102
15	102	94	282	96	92	116	92	95	94	92	92	96
16	99	93	247	96	93	118	92	99	94	92	94	102
17	96	94	222	96	92	118	90	97	92	91	95	103
18	48	96	115	96	93	116	90	98	92	91	284	106
19	94	71,25	190	95	125	116	89	153	92	91	138	104
20	94	72,75	185	94	126	116	89	153	92	92	112	104
21	98	69,75	230	95	126	119	89	153	92	92	110	105
22	96	97	221	97	125	116	134	153	92	93	108	105
23	97	105	130	98	124	118	262	260	92	92	107	105
24	96	106	245	96	126	118	285	100	95	92	104	104
25	94	105	227	95	130	117	172	95	95	91	102	104
26	45,5	105	210	103	145	117	163	95	94	91	102	104
27	46	108	207	121	147	118	168	93	94	90	104	101
28	69	159	207	114	152	118	216	92	92	90	100	101
29	111	124	205	109	142	118	178	93	92	90	98	101
30	105	116	180		141	117	167	92	92	90	102	100
31		109	175		140		194		91	90		100
					Stany Charakterystyczne
max	111	159	0	121	152	154	285	260	95	102	284	118
średni	78,25	114,375	195	107,5	121,5	135	186	176	92,5	96	187	107
min	45,5	69,75	108	94	91	116	87	92	90	90	90	96

WW: 285 SW: 165.25 NW: 45.5

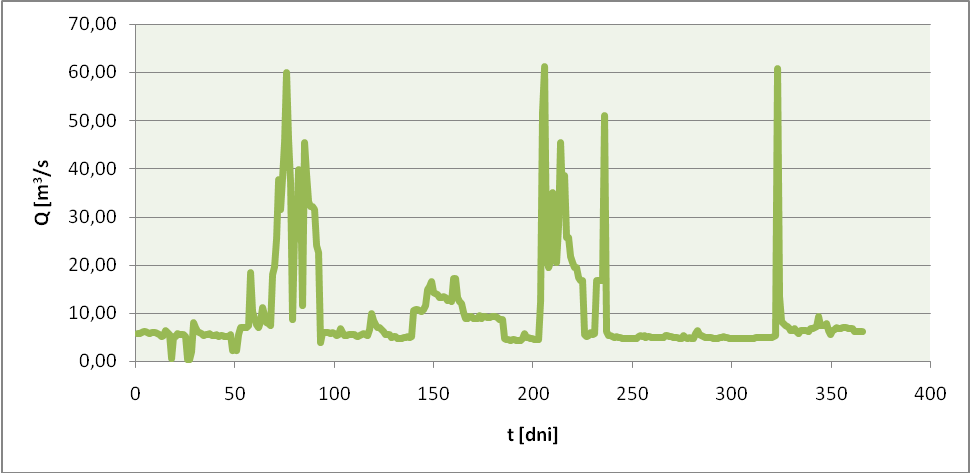

2 KRZYWA CODZIENNYCH PRZEPŁYWÓW

	Rzeka: Wisła					Rok 1976				5 Profil: Goczałkowice
Dz.	XI	XII	I	II	III	IV	V	VI	VII	VIII	IX	X
1	5,74	6,05	7,04	3,74	7,04	13,09	8,63	45,32	4,84	4,69	4,55	6,37
2	5,74	5,89	8,27	5,89	6,87	13,09	8,63	33,76	4,69	5,28	4,69	6,37
3	5,89	5,74	11,17	5,89	6,54	13,31	8,63	38,49	4,55	4,84	4,69	6,37
4	6,21	5,28	9,38	5,89	6,05	13,09	4,55	25,68	4,55	4,69	4,55	6,21
5	6,05	5,43	7,91	5,89	5,43	12,65	4,41	25,68	4,55	4,84	4,55	6,70
6	5,89	5,43	7,73	5,74	5,43	12,87	4,41	21,73	4,55	4,55	4,69	6,70
7	5,74	5,74	7,38	5,89	5,43	12,44	4,27	20,38	4,55	4,55	4,84	6,87
8	5,89	5,43	18,05	5,74	4,84	17,06	4,41	19,33	4,69	5,74	4,84	7,21
9	5,89	5,28	19,59	5,28	5,13	17,06	4,41	19,33	4,69	6,37	4,84	9,19
10	5,89	5,28	25,39	5,43	5,13	13,09	4,27	17,30	4,98	5,43	4,84	7,38
11	5,74	5,43	37,80	6,70	4,69	12,44	4,14	16,81	5,28	5,28	4,84	7,38
12	5,43	5,13	31,49	5,89	4,69	12,01	4,14	16,81	4,98	5,13	4,84	7,38
13	5,13	5,28	38,14	5,28	4,69	10,16	4,55	5,43	5,28	4,84	4,84	7,73
14	5,28	5,28	45,69	5,28	4,84	8,82	5,74	4,98	4,84	4,84	4,84	6,37
15	6,37	5,13	59,94	5,43	4,84	8,82	4,84	5,28	5,13	4,84	4,84	5,43
16	5,89	4,98	46,06	5,43	4,98	9,19	4,84	5,89	5,13	4,84	5,13	6,37
17	5,43	5,13	37,11	5,43	4,84	9,19	4,55	5,58	4,84	4,69	5,28	6,54
18	0,41	5,43	8,63	5,43	4,98	8,82	4,55	5,74	4,84	4,69	60,78	7,04
19	5,13	2,24	26,86	5,28	10,56	8,82	4,41	16,81	4,84	4,69	13,31	6,70
20	5,13	2,40	25,39	5,13	10,76	8,82	4,41	16,81	4,84	4,84	8,08	6,70
21	5,74	2,09	39,89	5,28	10,76	9,38	4,41	16,81	4,84	4,84	7,73	6,87
22	5,43	5,58	36,77	5,58	10,56	8,82	12,44	16,81	4,84	4,98	7,38	6,87
23	5,58	6,87	11,59	5,74	10,36	9,19	51,82	51,04	4,84	4,84	7,21	6,87
24	5,43	7,04	45,32	5,43	10,76	9,19	61,20	6,05	5,28	4,84	6,70	6,70
25	5,13	6,87	38,83	5,28	11,59	9,00	21,73	5,28	5,28	4,69	6,37	6,70
26	0,29	6,87	33,10	6,54	14,90	9,00	19,33	5,28	5,13	4,69	6,37	6,70
27	0,31	7,38	32,13	9,77	15,37	9,19	20,65	4,98	5,13	4,55	6,70	6,21
28	2,01	18,30	32,13	8,45	16,57	9,19	35,08	4,84	4,84	4,55	6,05	6,21
29	7,91	10,36	31,49	7,55	14,21	9,19	23,39	4,98	4,84	4,55	5,74	6,21
30	6,87	8,82	23,95		13,98	9,00	20,38	4,84	4,84	4,55	6,37	6,05
31		7,55	22,55		13,76		28,07		4,69	4,55		6,05

3 Przepływy gwarantowane

G(Q)=

Gdzie:

T- długość branego pod uwagę hydrogramu

Δt_i (Q)- okresy w których zdarzały się przepływy równe i mniejsze od Q (liczba dni)

Q [m^3/s]	Δti(Q)	G(Q) [%]
10	285	61,64
20	44	94,08
30	14	98,12
40	14	98,12
50	4	99,46
60	3	99,60
70	2	99,73

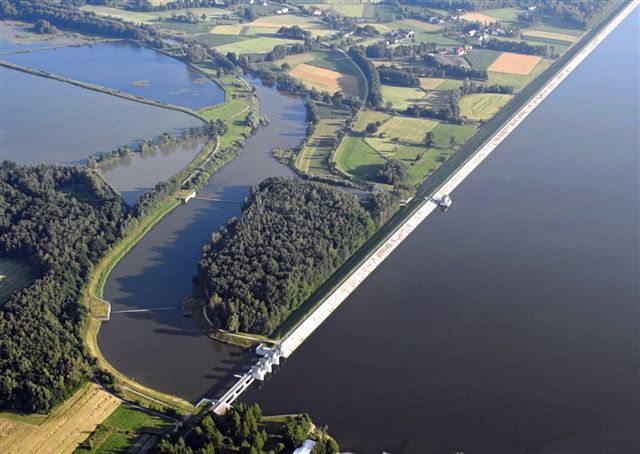

Zapora i Zbiornik Wodny Goczałkowice

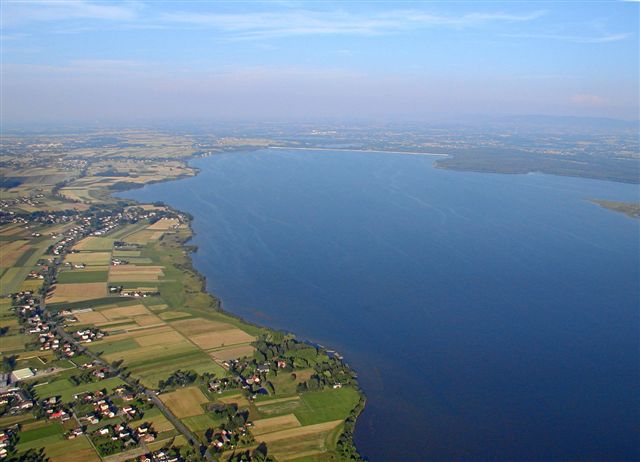

      Zbiornik Goczałkowicki zwany też Jeziorem Goczałkowickim utworzony na Wiśle w 1956 roku. Zajmuje powierzchnię 3200 ha, ma pojemność 168 mln m3; położony na terenie gminy Goczałkowice-Zdrój (województwo śląskie). Jest to zbiornik retencyjny zaopatrujący w wodę pitną większą część Górnośląskiego Okręgu Przemysłowego (GOP).
W roku 1947, dwa lata po zakończeniu II Wojny Światowej rozpoczęto poważnie dyskutować nad możliwością budowy zbiornika na Małej Wiśle pod Goczałkowicami. Celem dyskusji było określenie, czy budowa zapory jest możliwa i celowa, oraz czy utworzony zbiornik znacząco zredukuje fale powodziowe, czy da poważne rezerwy wody pitnej i przemysłowej dla Górnośląskiego Okręgu Przemysłowego (GOP). Okres wstępnego rozpoznania tematu trwał niespełna 2 lata, a zebrane materiały stanowiły podstawę do wykonania projektu generalnego. Prace projektowe zakończono i zatwierdzono pod koniec 1949 r.
W realizacji tego przedsięwzięcia uczestniczyli wybitni specjaliści, hydrolodzy, hydrotechnicy, hydraulicy, geologowie oraz specjaliści od gospodarki wodnej, których w tym momencie warto przypomnieć.

      Zbiornik Goczałkowicki jest źródłem wody dla aglomeracji katowickiej i rybnickiej w oparciu o ujmowaną wodę przez Stacje Uzdatniania Wody Goczałkowice i Strumień. Wodociąg grupowy Górnośląskiego Przedsiębiorstwa Wodociągów w Katowicach jest w Polsce największym tego typu

kompleksem i jednym z nielicznych w Europie.

Obejmuje swym zasięgiem obszar GOP, ROW i rejon Jaworzna o łącznej powierzchni około 4300 km2. Dostarcza wodę do 66 gmin woj. Śląskiego i 3 gmin woj. małopolskiego. Z wodociągu tego korzysta około 3,4 mln. mieszkańców. Funkcją zbiornika jest równiż gospodarka rybacka, którą należy traktować jako pierwszy etap biologicznego uzdatniania wód systemu wodociągowego GPW. Od początku eksploatacji zbiornika utworzono Gospodarstwo Rybackie, które dokonuje corocznych zarybień i odłowów ryb.
Zbiornik zamknięty jest dla uprawiania rekreacji (sporty wodne, kąpieliska). Wyjątek stanowi sportowy połów ryb, czyli wędkarstwo. Dla wędkarzy dostępne są północne brzegi zbiornika, tereny poniżej i powyżej zbiornika oraz linia brzegowa od strony południowej; łącznie około 30 km linii brzegowej. W świecie wędkarzy Zbiornik Goczałkowicki uważany jest za "królestwo sandacza".

Kapitalny remont zapory czołowej przeprowadzono w latach 1999-2005.

---
