Badanie tranzystorowych stopni wzmacniających, SPRAWOZDANIA czyjeś


Politechnika Lubelska w Lublinie

Laboratorium elektroniki

Ćwiczenie nr: 3

Janusz Buchoski

Robert Czechoński

Daniel Koszczan

Semestr: IV

Grupa: ED 4.4

Rok akademicki 98/99

Temat:

Badanie tranzystorowych stopni wzmacniających.

Data wykonania:

1999-02-22

Ocena:

  1. Cel i zadania ćwiczenia.

Celem ćwiczenia jest poznanie zasad działania tranzystora jako wzmacniacza, układów wzmacniających oraz wykonanie niezbędnych pomiarów do wykreślenia charakterystyk.

  1. Schematy pomiarowe wyniki pomiarów, wykresy.

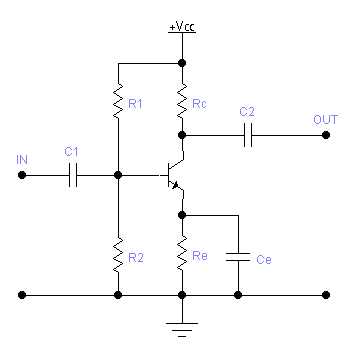

Układ OE

0x08 graphic

Charakterystyka dynamiczna.

f= 1 kHz

Uwe

V

0.2

0.24

0.28

0.32

0.36

0.4

0.5

0.6

0.7

0.8

Uwy

V

0.36

0.45

0.5

0.6

0.7

0.75

0.9

1.05

1.2

1.4

0x08 graphic

Charakterystyka częstotliwościowa.

Uwe= 0.5 V

f

Hz

10

100

1 k

10 k

100 k

1 M

Uwy

V

0.08

0.8

0.95

0.95

0.9

0.2

Ku

V/V

0.16

1.6

1.9

1.9

1.8

0.4

Ku

dB

-15.9

4.1

5.6

5.6

5.1

-8

0x08 graphic

0x08 graphic

Oporność wejściowa.

f= 1 kHz

Ugen

V

0.5

Uwy

V

0.98

0.95

0.75

0.7

0.65

0.6

0.55

0.52

0.5

0.48

0.45

0.43

0.4

Rd

Ω

0

100

200

300

400

500

600

700

800

900

1k

1.1k

1.2k

Rwe

Ω

900

Oporność wyjściowa.

f= 1kHz

Ugen

V

0.5

Uwy

V

0.95

0.9

0.88

0.85

0.8

0.75

0.6

0.475

Rd

Ω

10k

9k

8k

6k

4k

2k

1k

Rwy

Ω

1 k

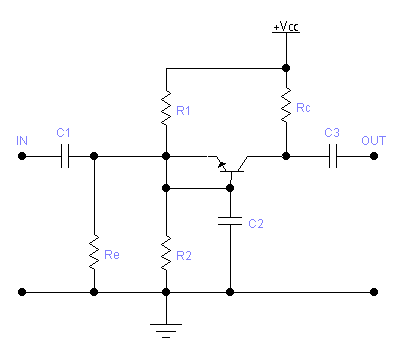

Układ OB

0x08 graphic

Charakterystyka dynamiczna.

f= 1 kHz

Uwe

mV

10

15

20

25

30

50

75

Uwy

V

1.1

1.6

2

2.6

2.8

3.2

3

0x08 graphic

Charakterystyka częstotliwościowa.

Uwe=30mV

f

Hz

10

100

1 k

10 k

100 k

1 M

Uwy

V

1.2

2.8

2.8

2.8

2.8

2

Ku

V/V

40

93

93

93

93

67

Ku

dB

32

39

39

39

39

37

0x08 graphic

Oporność wejściowa.

f= 1 kHz

Ugen

V

30 m

Uwy

V

2.8

2.4

2

1.6

1.5

1.4

1.2

Rd

Ω

0

10

30

50

70

80

100

Rwe

Ω

80

Oporność wyjściowa.

f= 1 kHz

Ugen

V

30 m

wy

V

2.8

2.4

2

1.4

1.2

Rd

Ω

5 k

3 k

1 k

0.8 k

Rwy

Ω

1 k

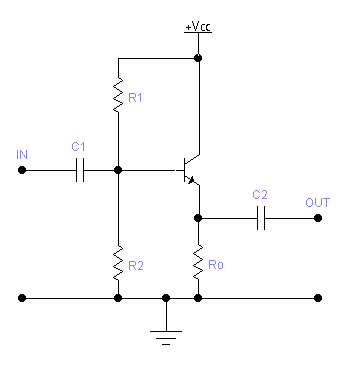

Układ OC

0x08 graphic

Charakterystyka częstotliwościowa.

Uwe=2 V

f

Hz

10

100

1 k

10 k

100 k

1 M

Uwy

V

0.9

1.8

2

2

2

1.2

Ku

V/V

0.45

0.9

1

1

1

0.6

Ku

dB

-7

-1

0

0

0

-4.4

0x08 graphic

Oporność wejściowa.

f= 1 kHz

Ugen

V

2

Uwy

V

1.9

1.2

1.05

1

0.9

Rd

Ω

0

10 k

11 k

13 k

15 k

Rwe

Ω

15 k

Oporność wyjściowa.

f= 1 kHz

Ugen

V

1

Uwy

V

0.9

0.85

0.75

0.45

Rd

Ω

500

300

100

Rwy

Ω

100

3. Wnioski z przeprowadzonych pomiarów.

Dla układów OE i OB obserwujemy wzmocnienie napięciowe z tym, że dla układu OB jest ono większe. Dla układu OC nie obserwujemy żadnego wzmocnienia napięciowego co jest wynikiem poprawnym. Dołączone do układów szeregowe pojemności są powodem tłumienia sygnałów w pewnych zakresach częstotliwości co objawia się przebiegiem wykresu wzmocnienia w dziedzinie liczb ujemnych. Dla układu OE zniekształcenia napięcia wyjściowego obserwowaliśmy już dla napięcia generatora 0.8 V. Dla układu OB zniekształcenia obserwowaliśmy już dla napięcia 50 mV i wyższych co objawia się zakrzywieniem charakterystyki na wykresie.

Pomiary rezystancji wejściowych i wyjściowych potwierdzają z dobrą dokładnością ich zgodność z wartościami teoretycznymi, tj: dla układu OE wejściowa umiarkowanie duża (wg pomiarów 1kΩ), wyjściowa umiarkowanie mała (wg pomiarów 1kΩ); dla układu OB wejściowa mała (wg pomiarów 80Ω), wyjściowa duża (wg pomiarów 1kΩ); dla układu OC wejściowa duża (wg pomiarów 15kΩ), wyjściowa mała (wg pomiarów 100Ω).

Z powodu używania oscyloskopu do pomiaru napięcia wejściowego i wyjściowego wzmacniaczy, charakterystyki częstotliwościowe są obarczone dużym błędem przez co nie można precyzyjnie wyznaczyć pasma przepustowego. Jednakże dla wyników, które uzyskaliśmy (z uwzględnieniem 3 dB-owego spadku wzmocnienia w dolnym i górnym zakresie częstotliwości) wynoszą odpowiednio: dla układu OE <80 Hz ; 150 kHz>, dla układu OB <30 Hz ; 1 MHz>, dla układu OC <50 Hz ; 500 kHz>. Gdyby użyć mierników cyfrowych do pomiaru napięć można by zagęścić liczbę pomiarów w granicach częstotliwości granicznych przez co wyznaczenie pasma przepustowego byłoby dokładniejsze. To samo odnosi się do pomiaru rezystancji wejściowej i wyjściowej.

Ze względu na małą rezystancję wejściową układu OB, obciążał on znacznie generator, który jest źródłem napięciowym wprowadzając błąd odczytu napięcia wyjściowego generatora. Układ ten wymaga sterowania prądowego.
