Praca tranzystora w układzie przełącznika, SPRAWOZDANIA czyjeś


- 2 -

Wyznaczenie wartości napięć sterujących Uz przy których współczynnik przesterowania KF osiąga założone wartości. Zamieszczone zostały w tabeli wartości prądu bazy równe IBmin wyznaczone w poprzednim ćwiczeniu.

Schemat pomiarowy:

0x08 graphic

Tabela 1.

KF

IB

UZ

-

mA

V

1

0,13

0,47

2

0,26

0,92

4

0,39

1,34

8

0,52

1,76

16

0,65

2,15

- 3 -

Praca tranzystora w układzie przełącznika

Praca przy sterowaniu napięciem jednobiegunowym

0x08 graphic
Schemat pomiarowy:

Tabela 2.

KF

UZ

td

tn

tp

To

-

V

μs

μs

μs

μs

1

0,47

200

200

0

110

2

0,92

40

40

15

140

4

1,34

25

25

20

100

8

1,76

20

20

30

100

16

2,15

10

10

32

120

Przy czym:

td - czas opóźnienia , co do wartości td = tn

tn - czas narastania

tp - czas przeciągania

to - czas opadania

Na wykresie nr1 pokazane są zależności td = tn = f(k) ,bo td = tn ,

tp = f(k) oraz to= f(k)

- 5 -

Praca przy sterowaniu napięciem jednobiegunowym.

Badanie wpływu pojemności przyspieszającej na czasy przełączania tranzystora.

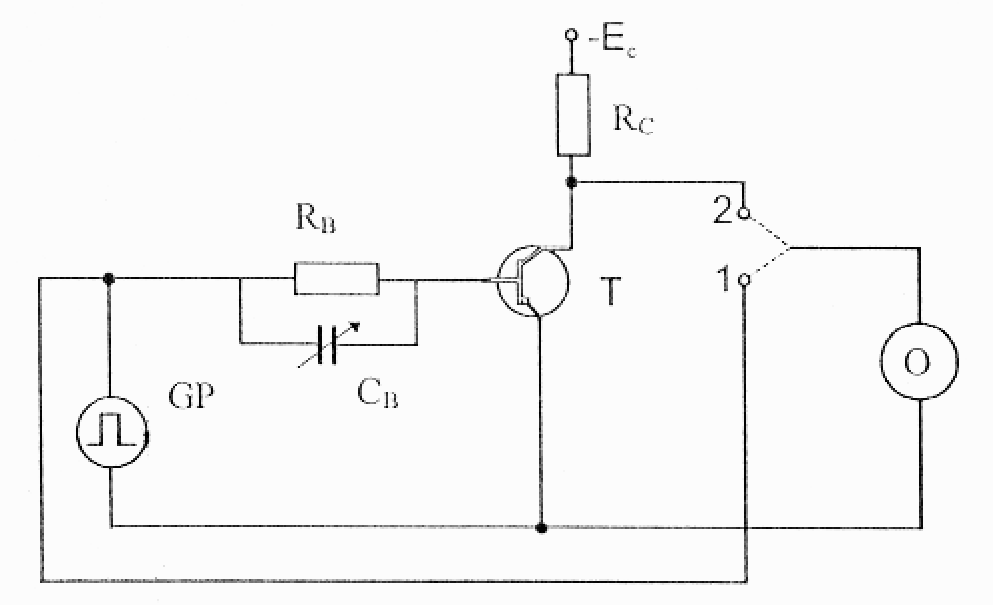

Schemat pomiarowy:

0x08 graphic

Tabela 3.

CB

KF

td

tn

Tp

To

pF

-

μs

μs

μs

μs

100

1

160

160

0

50

100

2

20

20

5

40

100

4

10

10

8

20

100

8

7

7

10

12

100

16

6

6

12

10

500

1

40

40

0

20

500

2

15

15

0

20

500

4

10

10

8

10

500

8

8

8

10

10

500

16

6

6

10

6

- 6 -

Na podstawie tabeli 2 i tabeli 3 na wykresie nr 2 podam zależności dla :

CB = 0

td = tn= f(k) - kolor czerwony

tp = f(k) - kolor różowy

to = f(k) - kolor fioletowy

CB = 100pF

td = tn = f(k) - kolor pomarańczowy

tp = f(k) - kolor niebieski

to = f(k) - kolor błękitny

CB= 500pF

td = tn = f(k) - kolor zielony

tp = f(k) - kolor żółty

to = f(k) - kolor czarny

- 8 -

Wyznaczenie wartości napięć sterujących przy których współczynnik przesterowania osiąga założone wartości.

Schemat pomiarowy:

0x08 graphic

Tabela 4.

KF

IWE

UZ

-

mA

V

1

0,125

1,56

2

0,25

1,96

4

0,375

2,4

8

0,5

2,86

16

0,625

3,25

- 9 -

Wyznaczenie wartości czasów przełączania.

Schemat pomiarowy:

0x08 graphic

Tabela 5.

K

UZ

td

tn

tp

to

-

V

μs

μs

μs

μs

1

1,56

200

200

3

15

2

1,96

50

50

5

20

4

2,4

25

25

10

17

8

2,85

20

20

15

20

16

3,25

10

10

20

15

Na podstawie tabeli 2 i tabeli 5 na wykresie nr 3 podam zależności :

bez polaryzacji zaporowej : z polaryzacją zaporową :

td = tn = f(k) - fioletowy td = tn = f(k) - czerwony

tp= f(k) - zielony tp = f(k) - niebieski

to = f(k) - pomarańczowy to = f(k) - błękitny
