POLITECHNIKA SZCZECIŃSKA

KATEDRA EKSPLOATACJI POJAZDÓW SAMOCHODOWYCH

Laboratorium z silników samochodowych.

Badanie pomp wtryskowych cz.1/2

Michał Glugla

Grupa T 31 A

Rok akademicki 2001/2002

1. Badanie dawki minimalnej dla 800 obr/min:

Dawka minimalna podana przez producenta wynosi 58 ±2 mm³ .

n obr/min	Q mm^3
		1	2	3	4	5	6
800	58	54	58	54	56	56

2. Badanie dawki minimalnej dla 200 obr/min:

Dawka minimalna podana przez producenta wynosi 15 ±5 mm³

n obr/min	Q mm^3
		1	2	3	4	5	6
200	28	22	28	28	28	24

3. Badanie dawki wzbogacenia rozruchu dla 150 obr/min:

Dawka wzbogacenia rozruchu podana przez producenta wynosi 70 ±5 mm³

n obr/min	Q mm^3
		1	2	3	4	5	6
150	72	68	70	68	72	70

Wnioski.

Po dokonaniu pomiarów można dojść do wniosku, że:

1. wyniki badania dawki minimalnej dla 800 obr/min wykazały, że dwie sekcje nie mieszczą się w przedziale podanym przez producenta reszta wyników zgodna jest z normą.

2. wyniki badania dawki minimalnej dla 200 obr/min nie mieszczą się w przedziale podanym przez producenta.

3. wyniki badania dawki wzbogacenia rozruchu dla 150 obr/min wykazały, że w tym przedziale obrotów wszystkie wyniki mieszczą się w przedziale wartości podanych przez producenta.

Każda sekcja tłocząca powinna mieć przeprowadzoną regulacje dawki paliwa. Dawkę tą regulujemy dokładnie przy prędkości obrotowej. W tym celu należy przy dzwigni regulatora, ustawionej w najdalsze położenie, tak obrócić tulejki regulacyjne względem wieńców zębatych, aby dawki paliwa wtryskiwane przez wszystkie sekcje były w przybliżeniu równe dawce nominalnej. Regulację dawki nominalnej wspólnie dla wszystkich sekcji przeprowadzamy zmieniając położenie śruby ograniczającej przy dzwigni zewnętrznej regulatora. Dawkę rozruchową regulujemy śrubą oporową wkręconą we wzbogacacz. Po regulacji pompa mogłaby być sprawna.

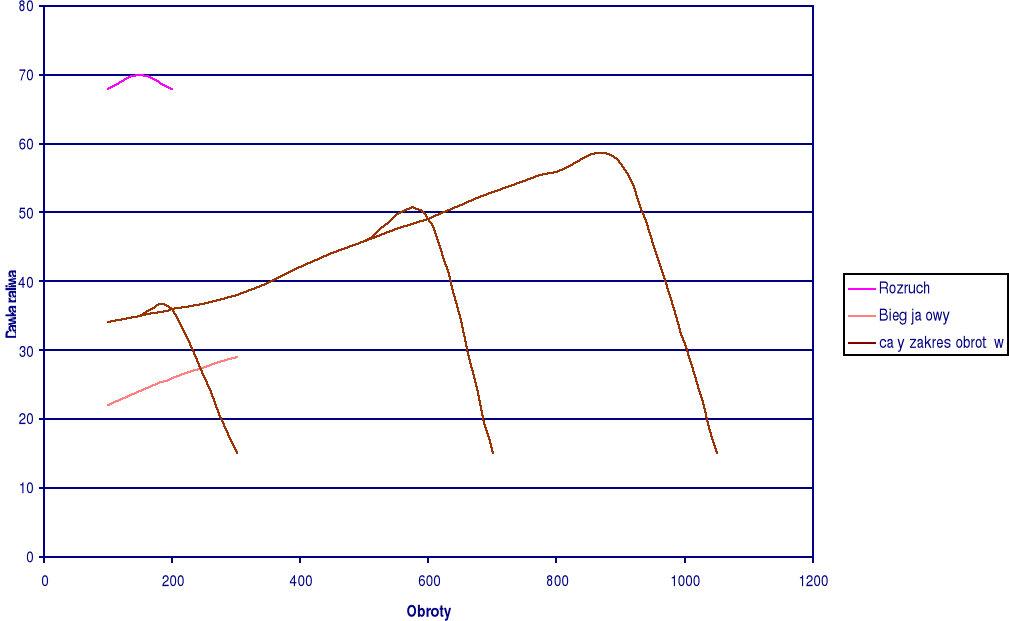

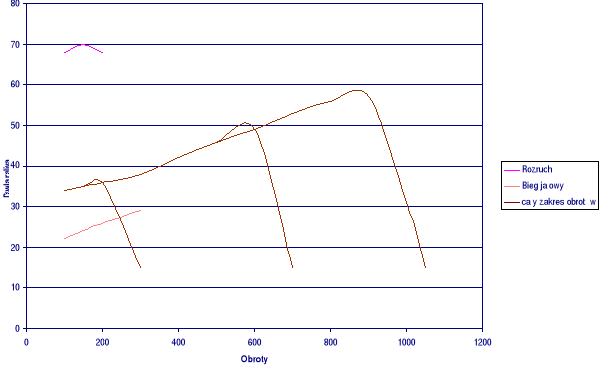

4. Badanie charakterystyki wydatku pompy wtryskowej w funkcji obrotów Q=f(n)

dla całego zakresu prędkości obrotowej:

n obr/min	Q mm^3
		1	2	3	4	5	6	Średnia
100	33	35	34	34	35	33	34
200	38	34	35	37	36	36	36
300	39	38	37	38	37	39	38
400	42	43	42	41	42	42	42
500	47	46	45	46	47	45	46
600	48	49	49	50	48	50	49
700	53	53	52	52	54	54	53
800	56	57	56	55	56	56	56
900	58	58	56	56	57	56	57
1000	34	30	32	32	32	32	32
1050	14	14	16	15	15	16	15

dla obrotów rozruchu:

n obr/min	Q mm^3
		1	2	3	4	5	6	Średnia
100	68	70	68	66	67	69	68
150	70	71	70	70	70	70	70
200	68	68	70	66	69	67	68

dla obrotów minimalnych (bieg jałowy):

n obr/min	Q mm^3
		1	2	3	4	5	6	Średnia
100	24	25	23	23	24	25	24
150	26	26	27	25	26	26	26
200	27	27	29	28	29	28	28

Wnioski.

Aby określić pracę pompy w całym jej zakresie obrotów należy przeprowadzić regulacje wartości dawek paliwa podawanych przez sekcje tłoczące tak aby zbliżyły się wartościami.

5. Badanie regulatora:

Warunki wykonania badania	Nominalna wartość podana przez producenta	Wynik badania
				dla rosnących obrotów	dla malejących obrotów
obroty początku włączenia minimalne	150-260	320	280
obroty początku włączenia maksymalne	900-1040	1030	1000
obroty początku włączenia ½ obrotów	--------------	700	690

Wnioski.

Po dokonaniu pomiaru możemy dojść do wniosku, iż prędkość obrotowa początku włączenia dla minimalnych obrotów jest zbyt wysoka. Jest to spowodowane tym, że sprężyny zewnętrzne dociskające ciężarki regulatora mają zbyt duży nacisk wstępny. Aby wartości te uległy poprawie należy równomiernie odkręcić nakrętki dociskające górne miseczki sprężyn przy obydwu ciężarkach. Wartości początku włączenia regulatora dla obrotów maksymalnych mieszczą się w zakresie podanym przez producenta. Po regulacji minimalnych obrotów włączenia regulatora będzie on działał sprawnie.

---
