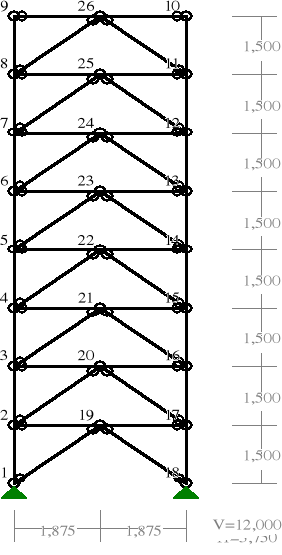

WĘZŁY:

0x01 graphic

WĘZŁY:

------------------------------------------------------------------

Nr: X [m]: Y [m]: Nr: X [m]: Y [m]:

------------------------------------------------------------------

1 0,000 0,000 14 3,750 6,000

2 0,000 1,500 15 3,750 4,500

3 0,000 3,000 16 3,750 3,000

4 0,000 4,500 17 3,750 1,500

5 0,000 6,000 18 3,750 0,000

6 0,000 7,500 19 1,875 1,500

7 0,000 9,000 20 1,875 3,000

8 0,000 10,500 21 1,875 4,500

9 0,000 12,000 22 1,875 6,000

10 3,750 12,000 23 1,875 7,500

11 3,750 10,500 24 1,875 9,000

12 3,750 9,000 25 1,875 10,500

13 3,750 7,500 26 1,875 12,000

------------------------------------------------------------------

PODPORY: P o d a t n o ś c i

------------------------------------------------------------------

Węzeł: Rodzaj: Kąt: Dx(Do*): Dy: DFi:

[ m / k N ] [rad/kNm]

------------------------------------------------------------------

1 stała 0,0 0,000E+00 0,000E+00

18 stała 0,0 0,000E+00 0,000E+00

------------------------------------------------------------------

OSIADANIA:

------------------------------------------------------------------

Węzeł: Kąt: Wx(Wo*)[m]: Wy[m]: FIo[grad]:

------------------------------------------------------------------

B r a k O s i a d a ń

------------------------------------------------------------------

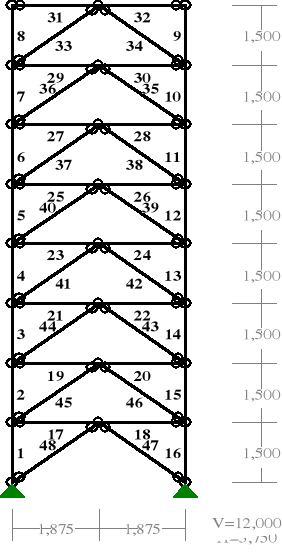

PRĘTY:

0x01 graphic

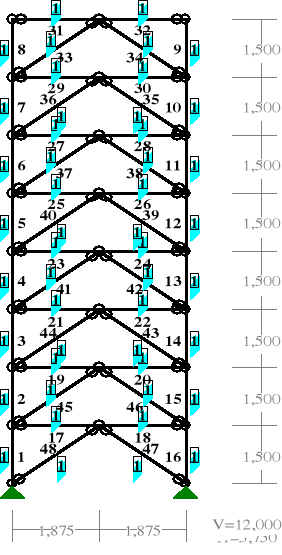

PRZEKROJE PRĘTÓW:

0x01 graphic

PRĘTY UKŁADU:

Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub;

10 - przegub-sztyw.; 11 - przegub-przegub

22 - cięgno

------------------------------------------------------------------

Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój:

------------------------------------------------------------------

1 00 1 2 0,000 1,500 1,500 1,000 1 HKS 300-1

2 00 2 3 0,000 1,500 1,500 1,000 1 HKS 300-1

3 00 3 4 0,000 1,500 1,500 1,000 1 HKS 300-1

4 00 4 5 0,000 1,500 1,500 1,000 1 HKS 300-1

5 00 5 6 0,000 1,500 1,500 1,000 1 HKS 300-1

6 00 6 7 0,000 1,500 1,500 1,000 1 HKS 300-1

7 00 7 8 0,000 1,500 1,500 1,000 1 HKS 300-1

8 00 8 9 0,000 1,500 1,500 1,000 1 HKS 300-1

9 00 10 11 0,000 -1,500 1,500 1,000 1 HKS 300-1

10 00 11 12 0,000 -1,500 1,500 1,000 1 HKS 300-1

11 00 12 13 0,000 -1,500 1,500 1,000 1 HKS 300-1

12 00 13 14 0,000 -1,500 1,500 1,000 1 HKS 300-1

13 00 14 15 0,000 -1,500 1,500 1,000 1 HKS 300-1

14 00 15 16 0,000 -1,500 1,500 1,000 1 HKS 300-1

15 00 16 17 0,000 -1,500 1,500 1,000 1 HKS 300-1

16 00 17 18 0,000 -1,500 1,500 1,000 1 HKS 300-1

17 10 2 19 1,875 0,000 1,875 1,000 1 HKS 300-1

18 01 19 17 1,875 0,000 1,875 1,000 1 HKS 300-1

19 10 3 20 1,875 0,000 1,875 1,000 1 HKS 300-1

20 01 20 16 1,875 0,000 1,875 1,000 1 HKS 300-1

21 10 4 21 1,875 0,000 1,875 1,000 1 HKS 300-1

22 01 21 15 1,875 0,000 1,875 1,000 1 HKS 300-1

23 10 5 22 1,875 0,000 1,875 1,000 1 HKS 300-1

24 01 22 14 1,875 0,000 1,875 1,000 1 HKS 300-1

25 10 6 23 1,875 0,000 1,875 1,000 1 HKS 300-1

26 01 23 13 1,875 0,000 1,875 1,000 1 HKS 300-1

27 10 7 24 1,875 0,000 1,875 1,000 1 HKS 300-1

28 01 24 12 1,875 0,000 1,875 1,000 1 HKS 300-1

29 10 8 25 1,875 0,000 1,875 1,000 1 HKS 300-1

30 01 25 11 1,875 0,000 1,875 1,000 1 HKS 300-1

31 10 9 26 1,875 0,000 1,875 1,000 1 HKS 300-1

32 01 26 10 1,875 0,000 1,875 1,000 1 HKS 300-1

33 11 8 26 1,875 1,500 2,401 1,000 1 HKS 300-1

34 11 26 11 1,875 -1,500 2,401 1,000 1 HKS 300-1

35 11 12 25 -1,875 1,500 2,401 1,000 1 HKS 300-1

36 11 25 7 -1,875 -1,500 2,401 1,000 1 HKS 300-1

37 11 6 24 1,875 1,500 2,401 1,000 1 HKS 300-1

38 11 24 13 1,875 -1,500 2,401 1,000 1 HKS 300-1

39 11 14 23 -1,875 1,500 2,401 1,000 1 HKS 300-1

40 11 23 5 -1,875 -1,500 2,401 1,000 1 HKS 300-1

41 11 4 22 1,875 1,500 2,401 1,000 1 HKS 300-1

42 11 22 15 1,875 -1,500 2,401 1,000 1 HKS 300-1

43 11 16 21 -1,875 1,500 2,401 1,000 1 HKS 300-1

44 11 21 3 -1,875 -1,500 2,401 1,000 1 HKS 300-1

45 11 2 20 1,875 1,500 2,401 1,000 1 HKS 300-1

46 11 20 17 1,875 -1,500 2,401 1,000 1 HKS 300-1

47 11 18 19 -1,875 1,500 2,401 1,000 1 HKS 300-1

48 11 19 1 -1,875 -1,500 2,401 1,000 1 HKS 300-1

------------------------------------------------------------------

WIELKOŚCI PRZEKROJOWE:

------------------------------------------------------------------

Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał:

------------------------------------------------------------------

1 105,8 18520 6300 1235 1235 30,0 1 Stal St0

------------------------------------------------------------------

STAŁE MATERIAŁOWE:

------------------------------------------------------------------

Materiał: Moduł E: Napręż.gr.: AlfaT:

[N/mm2] [N/mm2] [1/K]

------------------------------------------------------------------

1 Stal St0 205000 175,000 1,20E-05

------------------------------------------------------------------

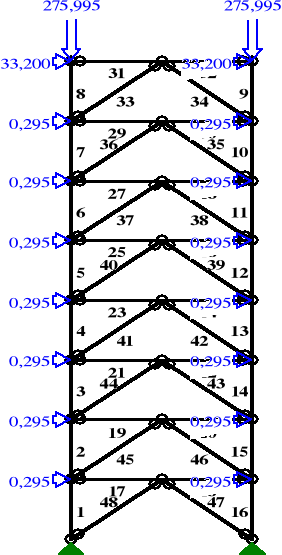

OBCIĄŻENIA:

0x01 graphic

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: A "" Zmienne γf= 1,00

1 Skupione 90,0 0,295 1,50

3 Skupione 90,0 0,295 0,00

3 Skupione 90,0 0,295 1,50

5 Skupione 90,0 0,295 1,50

5 Skupione 90,0 0,295 0,00

7 Skupione 90,0 0,295 0,00

7 Skupione 90,0 0,295 1,50

8 Skupione 90,0 33,200 1,50

9 Skupione 90,0 33,200 0,00

10 Skupione 90,0 0,295 1,50

10 Skupione 90,0 0,295 0,00

12 Skupione 90,0 0,295 1,50

12 Skupione 90,0 0,295 0,00

14 Skupione 90,0 0,295 1,50

14 Skupione 90,0 0,295 0,00

16 Skupione 90,0 0,295 0,00

31 Skupione 0,0 275,995 0,00

32 Skupione 0,0 275,995 1,88

------------------------------------------------------------------

==================================================================

W Y N I K I

Teoria I-go rzędu

==================================================================

OBCIĄŻENIOWE WSPÓŁ. BEZPIECZ.:

------------------------------------------------------------------

Grupa: Znaczenie: d: γf:

------------------------------------------------------------------

Ciężar wł. 1,00

A -"" Zmienne 1 1,00 1,00

------------------------------------------------------------------

MOMENTY:

0x01 graphic

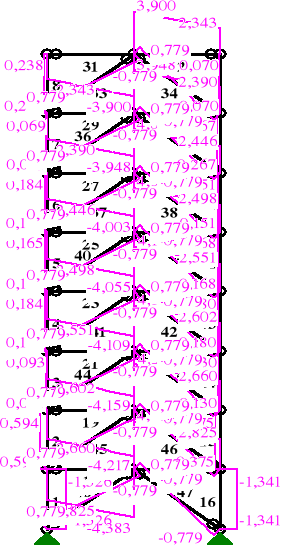

TNĄCE:

0x01 graphic

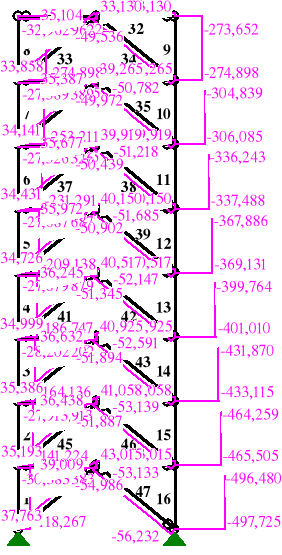

NORMALNE:

0x01 graphic

SIŁY PRZEKROJOWE: T.I rzędu

Obciążenia obl.: Ciężar wł.+Osiadania+A

------------------------------------------------------------------

Pręt: x/L: x[m]: M[kNm]: Q[kN]: N[kN]:

------------------------------------------------------------------

1 0,00 0,000 -0,000 -1,526 -118,267

1,00 1,500 -2,290 -1,526 -117,022

2 0,00 0,000 -2,290 0,594 -141,224

1,00 1,500 -1,399 0,594 -139,978

3 0,00 0,000 -1,399 0,093 -164,136

1,00 1,500 -1,259 0,093 -162,890

4 0,00 0,000 -1,259 0,184 -186,747

1,00 1,500 -0,983 0,184 -185,501

5 0,00 0,000 -0,983 0,165 -209,138

1,00 1,500 -0,736 0,165 -207,892

6 0,00 0,000 -0,736 0,184 -231,291

1,00 1,500 -0,460 0,184 -230,045

7 0,00 0,000 -0,460 0,069 -253,211

1,00 1,500 -0,356 0,069 -251,965

8 0,00 0,000 -0,356 0,238 -274,898

1,00 1,500 0,000 0,238 -273,652

9 0,00 0,000 -0,000 0,070 -273,652

1,00 1,500 0,105 0,070 -274,898

10 0,00 0,000 0,105 0,267 -304,839

1,00 1,500 0,505 0,267 -306,085

11 0,00 0,000 0,505 0,151 -336,243

1,00 1,500 0,731 0,151 -337,488

12 0,00 0,000 0,731 0,168 -367,886

1,00 1,500 0,984 0,168 -369,131

13 0,00 0,000 0,984 0,180 -399,764

1,00 1,500 1,254 0,180 -401,010

14 0,00 0,000 1,254 0,130 -431,870

1,00 1,500 1,449 0,130 -433,115

15 0,00 0,000 1,449 0,375 -464,259

1,00 1,500 2,012 0,375 -465,505

16 0,00 0,000 2,012 -1,341 -496,480

1,00 1,500 -0,000 -1,341 -497,725

17 0,00 0,000 0,000 -2,825 -30,383

1,00 1,875 -6,758 -4,383 -30,383

18 0,00 0,000 -6,758 4,383 43,015

1,00 1,875 0,000 2,825 43,015

19 0,00 0,000 0,000 -2,660 -27,913

1,00 1,875 -6,448 -4,217 -27,913

20 0,00 0,000 -6,448 4,217 41,058

1,00 1,875 0,000 2,660 41,058

21 0,00 0,000 0,000 -2,602 -28,202

1,00 1,875 -6,338 -4,159 -28,202

22 0,00 0,000 -6,338 4,159 40,925

1,00 1,875 0,000 2,602 40,925

23 0,00 0,000 0,000 -2,551 -27,879

1,00 1,875 -6,244 -4,109 -27,879

24 0,00 0,000 -6,244 4,109 40,517

1,00 1,875 0,000 2,551 40,517

25 0,00 0,000 0,000 -2,498 -27,687

1,00 1,875 -6,144 -4,055 -27,687

26 0,00 0,000 -6,144 4,055 40,150

1,00 1,875 0,000 2,498 40,150

27 0,00 0,000 0,000 -2,446 -27,326

1,00 1,875 -6,045 -4,003 -27,326

28 0,00 0,000 -6,045 4,003 39,919

1,00 1,875 0,000 2,446 39,919

29 0,00 0,000 0,000 -2,390 -27,389

1,00 1,875 -5,942 -3,948 -27,389

30 0,00 0,000 -5,942 3,948 39,265

1,00 1,875 0,000 2,390 39,265

31 0,00 0,000 0,000 -2,343 -32,962

1,00 1,875 -5,852 -3,900 -32,962

32 0,00 0,000 -5,852 3,900 33,130

1,00 1,875 -0,000 2,343 33,130

33 0,00 0,000 0,000 0,779 33,858

0,50 1,201 0,467* 0,000 34,481

1,00 2,401 0,000 -0,779 35,104

34 0,00 0,000 0,000 0,779 -49,536

0,50 1,201 0,467* 0,000 -50,159

1,00 2,401 0,000 -0,779 -50,782

35 0,00 0,000 0,000 -0,779 -51,218

0,50 1,201 -0,467* 0,000 -50,595

1,00 2,401 0,000 0,779 -49,972

36 0,00 0,000 0,000 -0,779 35,387

0,50 1,201 -0,467* 0,000 34,764

1,00 2,401 0,000 0,779 34,141

37 0,00 0,000 0,000 0,779 34,431

0,50 1,201 0,467* 0,000 35,054

1,00 2,401 0,000 -0,779 35,677

38 0,00 0,000 0,000 0,779 -50,439

0,50 1,201 0,467* 0,000 -51,062

1,00 2,401 0,000 -0,779 -51,685

39 0,00 0,000 0,000 -0,779 -52,147

0,50 1,201 -0,467* 0,000 -51,524

1,00 2,401 0,000 0,779 -50,902

40 0,00 0,000 0,000 -0,779 35,972

0,50 1,201 -0,467* 0,000 35,349

1,00 2,401 0,000 0,779 34,726

41 0,00 0,000 0,000 0,779 34,999

0,50 1,201 0,467* 0,000 35,622

1,00 2,401 0,000 -0,779 36,245

42 0,00 0,000 0,000 0,779 -51,345

0,50 1,201 0,467* 0,000 -51,968

1,00 2,401 0,000 -0,779 -52,591

43 0,00 0,000 0,000 -0,779 -53,139

0,50 1,201 -0,467* 0,000 -52,516

1,00 2,401 0,000 0,779 -51,894

44 0,00 0,000 0,000 -0,779 36,632

0,50 1,201 -0,467* 0,000 36,009

1,00 2,401 0,000 0,779 35,386

45 0,00 0,000 0,000 0,779 35,193

0,50 1,201 0,467* 0,000 35,816

1,00 2,401 0,000 -0,779 36,438

46 0,00 0,000 0,000 0,779 -51,887

0,50 1,201 0,467* 0,000 -52,510

1,00 2,401 0,000 -0,779 -53,133

47 0,00 0,000 0,000 -0,779 -56,232

0,50 1,201 -0,467* 0,000 -55,609

1,00 2,401 0,000 0,779 -54,986

48 0,00 0,000 0,000 -0,779 39,009

0,50 1,201 -0,467* 0,000 38,386

1,00 2,401 0,000 0,779 37,763

------------------------------------------------------------------

* = Wartości ekstremalne

NAPRĘŻENIA:

maximum record size = 28 record size = 589825 0x01 graphic

NAPRĘŻENIA: T.I rzędu

Obciążenia obl.: Ciężar wł.+Osiadania+A

------------------------------------------------------------------

Pręt: x/L: x[m]: SigmaG: SigmaD: SigmaMax/Ro:

[MPa]

------------------------------------------------------------------

1 Stal St0

1 0,00 0,000 -11,178 -11,178 0,064

1,00 1,500 -9,206 -12,915 0,074*

2 0,00 0,000 -11,494 -15,203 0,087*

1,00 1,500 -12,097 -14,363 0,082

3 0,00 0,000 -14,381 -16,647 0,095*

1,00 1,500 -14,376 -16,416 0,094

4 0,00 0,000 -16,631 -18,671 0,107*

1,00 1,500 -16,737 -18,330 0,105

5 0,00 0,000 -18,971 -20,564 0,118*

1,00 1,500 -19,053 -20,246 0,116

6 0,00 0,000 -21,265 -22,457 0,128*

1,00 1,500 -21,371 -22,116 0,126

7 0,00 0,000 -23,561 -24,305 0,139*

1,00 1,500 -23,526 -24,104 0,138

8 0,00 0,000 -25,694 -26,272 0,150*

1,00 1,500 -25,865 -25,865 0,148

9 0,00 0,000 -25,865 -25,865 0,148

1,00 1,500 -26,068 -25,898 0,149*

10 0,00 0,000 -28,897 -28,728 0,165

1,00 1,500 -29,340 -28,521 0,168*

11 0,00 0,000 -32,190 -31,372 0,184

1,00 1,500 -32,491 -31,306 0,186*

12 0,00 0,000 -35,364 -34,180 0,202

1,00 1,500 -35,686 -34,093 0,204*

13 0,00 0,000 -38,582 -36,988 0,220

1,00 1,500 -38,918 -36,887 0,222*

14 0,00 0,000 -41,835 -39,804 0,239

1,00 1,500 -42,111 -39,763 0,241*

15 0,00 0,000 -45,055 -42,707 0,257

1,00 1,500 -45,628 -42,369 0,261*

16 0,00 0,000 -48,556 -45,297 0,277*

1,00 1,500 -47,044 -47,044 0,269

17 0,00 0,000 -2,872 -2,872 0,016

1,00 1,875 2,601 -8,345 0,048*

18 0,00 0,000 9,539 -1,407 0,055*

1,00 1,875 4,066 4,066 0,023

19 0,00 0,000 -2,638 -2,638 0,015

1,00 1,875 2,584 -7,861 0,045*

20 0,00 0,000 9,103 -1,342 0,052*

1,00 1,875 3,881 3,881 0,022

21 0,00 0,000 -2,666 -2,666 0,015

1,00 1,875 2,468 -7,799 0,045*

22 0,00 0,000 9,002 -1,265 0,051*

1,00 1,875 3,868 3,868 0,022

23 0,00 0,000 -2,635 -2,635 0,015

1,00 1,875 2,422 -7,692 0,044*

24 0,00 0,000 8,887 -1,227 0,051*

1,00 1,875 3,830 3,830 0,022

25 0,00 0,000 -2,617 -2,617 0,015

1,00 1,875 2,359 -7,593 0,043*

26 0,00 0,000 8,771 -1,181 0,050*

1,00 1,875 3,795 3,795 0,022

27 0,00 0,000 -2,583 -2,583 0,015

1,00 1,875 2,314 -7,479 0,043*

28 0,00 0,000 8,669 -1,123 0,050*

1,00 1,875 3,773 3,773 0,022

29 0,00 0,000 -2,589 -2,589 0,015

1,00 1,875 2,224 -7,401 0,042*

30 0,00 0,000 8,524 -1,101 0,049*

1,00 1,875 3,711 3,711 0,021

31 0,00 0,000 -3,116 -3,116 0,018

1,00 1,875 1,625 -7,856 0,045*

32 0,00 0,000 7,871 -1,609 0,045*

1,00 1,875 3,131 3,131 0,018

33 0,00 0,000 3,200 3,200 0,018

0,54 1,285 2,887 3,640 0,021*

1,00 2,401 3,318 3,318 0,019

34 0,00 0,000 -4,682 -4,682 0,027

0,54 1,285 -5,122 -4,368 0,029*

1,00 2,401 -4,800 -4,800 0,027

35 0,00 0,000 -4,841 -4,841 0,028

0,46 1,107 -4,410 -5,163 0,030*

1,00 2,401 -4,723 -4,723 0,027

36 0,00 0,000 3,345 3,345 0,019

0,46 1,107 3,667 2,914 0,021*

1,00 2,401 3,227 3,227 0,018

37 0,00 0,000 3,254 3,254 0,019

0,54 1,285 2,941 3,694 0,021*

1,00 2,401 3,372 3,372 0,019

38 0,00 0,000 -4,767 -4,767 0,027

0,54 1,285 -5,207 -4,454 0,030*

1,00 2,401 -4,885 -4,885 0,028

39 0,00 0,000 -4,929 -4,929 0,028

0,46 1,107 -4,498 -5,251 0,030*

1,00 2,401 -4,811 -4,811 0,027

40 0,00 0,000 3,400 3,400 0,019

0,46 1,107 3,722 2,969 0,021*

1,00 2,401 3,282 3,282 0,019

41 0,00 0,000 3,308 3,308 0,019

0,54 1,285 2,994 3,748 0,021*

1,00 2,401 3,426 3,426 0,020

42 0,00 0,000 -4,853 -4,853 0,028

0,54 1,285 -5,293 -4,539 0,030*

1,00 2,401 -4,971 -4,971 0,028

43 0,00 0,000 -5,023 -5,023 0,029

0,46 1,107 -4,592 -5,345 0,031*

1,00 2,401 -4,905 -4,905 0,028

44 0,00 0,000 3,462 3,462 0,020

0,46 1,107 3,784 3,032 0,022*

1,00 2,401 3,345 3,345 0,019

45 0,00 0,000 3,326 3,326 0,019

0,54 1,285 3,013 3,766 0,022*

1,00 2,401 3,444 3,444 0,020

46 0,00 0,000 -4,904 -4,904 0,028

0,54 1,285 -5,344 -4,591 0,031*

1,00 2,401 -5,022 -5,022 0,029

47 0,00 0,000 -5,315 -5,315 0,030

0,46 1,107 -4,884 -5,637 0,032*

1,00 2,401 -5,197 -5,197 0,030

48 0,00 0,000 3,687 3,687 0,021

0,46 1,107 4,009 3,256 0,023*

1,00 2,401 3,569 3,569 0,020

------------------------------------------------------------------

* = Wartości ekstremalne

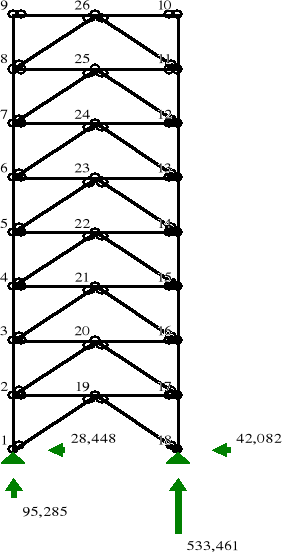

REAKCJE PODPOROWE:

0x01 graphic

REAKCJE PODPOROWE: T.I rzędu

Obciążenia obl.: Ciężar wł.+Osiadania+A

------------------------------------------------------------------

Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]:

------------------------------------------------------------------

1 -28,448 95,285 99,441

18 -42,082 533,461 535,119

------------------------------------------------------------------

PRZEMIESZCZENIA WĘZŁÓW: T.I rzędu

Obciążenia obl.: Ciężar wł.+Osiadania+A

------------------------------------------------------------------

Węzeł: Ux[m]: Uy[m]: Wypadkowe[m]: Fi[rad]([deg]):

------------------------------------------------------------------

1 0,00000 -0,00000 0,00000 -0,00005 ( -0,003)

2 0,00009 -0,00008 0,00012 -0,00009 ( -0,005)

3 0,00029 -0,00018 0,00034 -0,00016 ( -0,009)

4 0,00058 -0,00029 0,00065 -0,00022 ( -0,012)

5 0,00094 -0,00042 0,00103 -0,00026 ( -0,015)

6 0,00136 -0,00056 0,00147 -0,00030 ( -0,017)

7 0,00182 -0,00072 0,00196 -0,00032 ( -0,018)

8 0,00231 -0,00090 0,00248 -0,00034 ( -0,019)

9 0,00282 -0,00109 0,00302 -0,00034 ( -0,020)

10 0,00282 -0,00213 0,00354 -0,00033 ( -0,019)

11 0,00232 -0,00194 0,00303 -0,00033 ( -0,019)

12 0,00183 -0,00173 0,00252 -0,00032 ( -0,018)

13 0,00137 -0,00150 0,00203 -0,00030 ( -0,017)

14 0,00095 -0,00124 0,00156 -0,00026 ( -0,015)

15 0,00059 -0,00096 0,00113 -0,00022 ( -0,012)

16 0,00030 -0,00067 0,00073 -0,00016 ( -0,009)

17 0,00010 -0,00034 0,00036 -0,00010 ( -0,005)

18 0,00000 -0,00000 0,00000 -0,00006 ( -0,003)

19 0,00007 -0,00002 0,00007 -0,00007 ( -0,004)

20 0,00027 -0,00023 0,00035 -0,00013 ( -0,007)

21 0,00055 -0,00044 0,00071 -0,00018 ( -0,010)

22 0,00091 -0,00065 0,00112 -0,00022 ( -0,013)

23 0,00133 -0,00085 0,00158 -0,00025 ( -0,014)

24 0,00180 -0,00105 0,00208 -0,00027 ( -0,015)

25 0,00229 -0,00125 0,00261 -0,00028 ( -0,016)

26 0,00279 -0,00144 0,00314 -0,00028 ( -0,016)

------------------------------------------------------------------

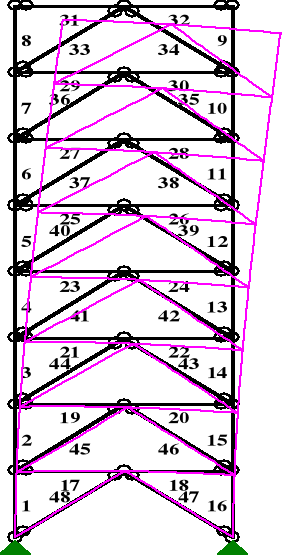

PRZEMIESZCZENIA:

0x01 graphic

DEFORMACJE: T.I rzędu

Obciążenia obl.: Ciężar wł.+Osiadania+A

------------------------------------------------------------------

Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f:

------------------------------------------------------------------

1 -0,0000 -0,0001 -0,003 -0,005 0,0000 172490,3

2 -0,0001 -0,0003 -0,005 -0,009 0,0000 109792,3

3 -0,0003 -0,0006 -0,009 -0,012 0,0000 152349,1

4 -0,0006 -0,0009 -0,012 -0,015 0,0000 180570,1

5 -0,0009 -0,0014 -0,015 -0,017 0,0000 235519,0

6 -0,0014 -0,0018 -0,017 -0,018 0,0000 338677,8

7 -0,0018 -0,0023 -0,018 -0,019 0,0000 496177,9

8 -0,0023 -0,0028 -0,019 -0,020 0,0000 1,11E+06

9 0,0028 0,0023 -0,019 -0,019 0,0000 3,78E+06

10 0,0023 0,0018 -0,019 -0,018 0,0000 656567,2

11 0,0018 0,0014 -0,018 -0,017 0,0000 327505,8

12 0,0014 0,0009 -0,017 -0,015 0,0000 236106,4

13 0,0009 0,0006 -0,015 -0,012 0,0000 180955,5

14 0,0006 0,0003 -0,012 -0,009 0,0000 149814,3

15 0,0003 0,0001 -0,009 -0,005 0,0000 117007,9

16 0,0001 -0,0000 -0,005 -0,003 0,0000 196303,7

17 -0,0001 -0,0000 0,005 -0,004 0,0000 51163,3

18 -0,0000 -0,0003 -0,004 -0,013 0,0000 51163,3

19 -0,0002 -0,0002 0,001 -0,007 0,0000 53864,9

20 -0,0002 -0,0007 -0,007 -0,016 0,0000 53864,9

21 -0,0003 -0,0004 -0,002 -0,010 0,0000 54892,3

22 -0,0004 -0,0010 -0,010 -0,019 0,0000 54892,3

23 -0,0004 -0,0006 -0,004 -0,013 0,0000 55807,0

24 -0,0006 -0,0012 -0,013 -0,021 0,0000 55807,0

25 -0,0006 -0,0009 -0,006 -0,014 0,0000 56809,5

26 -0,0009 -0,0015 -0,014 -0,022 0,0000 56809,5

27 -0,0007 -0,0011 -0,007 -0,015 0,0000 57832,8

28 -0,0011 -0,0017 -0,015 -0,023 0,0000 57832,8

29 -0,0009 -0,0012 -0,008 -0,016 0,0000 58949,4

30 -0,0012 -0,0019 -0,016 -0,024 0,0000 58949,4

31 -0,0011 -0,0014 -0,008 -0,016 0,0000 59950,1

32 -0,0014 -0,0021 -0,016 -0,024 0,0000 59950,1

33 -0,0021 -0,0029 -0,018 -0,017 0,0000 324752,9

34 0,0006 -0,0001 -0,017 -0,016 0,0000 324752,9

35 0,0002 -0,0005 -0,015 -0,016 0,0000 324752,9

36 0,0024 0,0017 -0,016 -0,017 0,0000 324752,9

37 -0,0013 -0,0019 -0,016 -0,015 0,0000 324752,9

38 0,0003 -0,0003 -0,015 -0,014 0,0000 324752,9

39 0,0004 -0,0002 -0,012 -0,014 0,0000 324752,9

40 0,0015 0,0009 -0,013 -0,015 0,0000 324752,9

41 -0,0006 -0,0011 -0,012 -0,011 0,0000 324752,9

42 0,0001 -0,0004 -0,011 -0,010 0,0000 324752,9

43 0,0003 0,0000 -0,007 -0,008 0,0000 324752,9

44 0,0007 0,0003 -0,008 -0,009 0,0000 324752,9

45 -0,0001 -0,0003 -0,006 -0,005 0,0000 324752,9

46 -0,0000 -0,0002 -0,005 -0,004 0,0000 324752,9

47 0,0000 -0,0000 -0,000 -0,001 0,0000 324752,9

48 0,0001 0,0000 -0,001 -0,002 0,0000 324752,9

------------------------------------------------------------------



Wyszukiwarka

Podobne podstrony:
WĘZŁY słup, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje stalowe,
WĘZŁY ssss, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje stalowe,
WĘZŁY poprzecznica dachowa, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Kons
WĘZŁY, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje stalowe, Proj
WĘZŁY kratownica dachowa, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstr
WĘZŁY kratiwnica podłogowa, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Kons
Krata główna, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje stalow
Strona tytułowa, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, Konstrukcje spr
2010 KD mgr zaocz teczka, Skrypty, PK - materiały ze studiów, II stopień, pomoc, III semestr, KBI 2
OPIS TECHNICZNY, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STAL
dach, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STALOWE, projek
spis załaczników, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STA
OPIS TECHNICZNY ostateczny, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONST
Opis konstrukcji, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STA
OPIS TECHNICZNY, Skrypty, PK - materiały ze studiów, II stopień, pomoc, II semestr, KONSTRUKCJE STAL
niestacjonarne przed egzaminem dyplomowym, Skrypty, PK - materiały ze studiów, II stopień, mgr

więcej podobnych podstron
