W Y Ż S Z A	L A BO R A T O R I U M MIERNICTWA I MASZYN ELEKTRYCZNYCH				Nazwisko i imię
S Z K O Ł A M O R S K A W S Z C Z E C I N I E WYDZIAŁ MECHANICZNY	Nr ćw. 1	Temat ćwiczenia Badanie prądnicy prądu stałego			PAWEŁ CAP Rok akad. 1999/00
Data wyk. ćwicz. 10.04.2000	Data odd. spr. 17.04.2000		Ocena	Podpis wykł.	Rok studiów II MCa Zespół nr 2

1. Schemat układu pomiarowego.

2. Wyznaczanie charakterystyk prądnicy obcowzbudnej.

2.1. Wyznaczanie charakterystyki magnesowania (biegu jałowego) U=f(I_f)

Lp.	If	U	If	U
	A	V	A	V
1	0	4,2szcz	0,59	232
2	0,076	40	0,56	228
3	0,09	48	0,51	220
4	0,11	56	0,48	212
5	0,13	68	0,44	204
6	0,16	80	0,42	196
7	0,19	96	0,39	188
8	0,24	116	0,35	172
9	0,28	136	0,32	160
10	0,33	160	0,24	136
11	0,37	172	0,22	116
12	0,41	188	0,18	96
13	0,44	196	0,15	80
14	0,46	204	0,12	68
15	0,49	212	0,1	56
16	0,52	220	0,07	48
17	0,57	228	0,062	40
18	0,6	232	0	4,2szcz

2.2. Wyznaczanie charakterystyki zewnętrznej U=f(I_a)

Lp.	Ia	U	U
	A	V	V
1	1,2	232	220
2	2,2	227	220
3	3,8	223	220
4	4,9	221	220
5	6,3	218	220
6	8,4	213	220
7	10	210	220

2.3. Wyznaczanie charakterystyki regulacyjnej I_f=f(I_a)

Lp.	Ia	If	U
	A	A	V
1	1,5	0,515	220
2	2,6	0,533	220
3	5,2	0,563	220
4	5	0,565	220
5	5,8	0,563	218
6	7	0,563	215
7	8	0,563	213
8	10	0,563	208

3.Prezentacja uzyskanych charakterystyk:

3.1. magnesowania

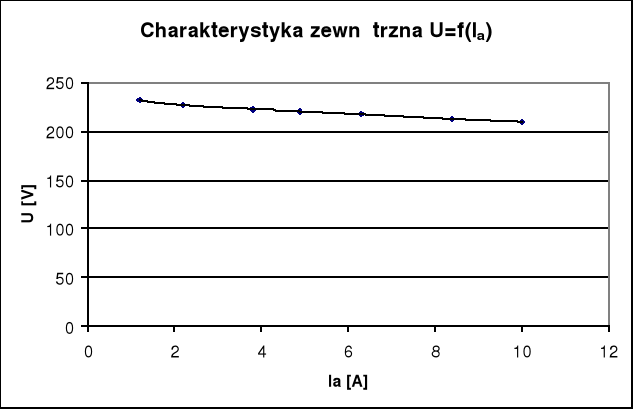

3.2. zewnętrznej

3.3. regulacyjnej

4. Wnioski do charakterystyk:

4.1. biegu jałowego

Charakterystykę tę otrzymujemy przy braku obciążenia prądnicy oraz przy zmiennym prądzie wzbudzenia I_f i przy regulacji napięcia wzbudzenia - mierzymy napięcie na zaciskach prądnicy. Pomiary wykonywane są przy rosnącym i malejącym I_f.

Na wykresie możemy odczytać wartość napięcia szczątkowego, od którego zaczynamy pomiar. Po wykonaniu pomiarów w kierunku rosnącego i malejącego I_f możemy stwierdzić taką samą wartość napięcia szczątkowego, pomimo różnych wartości U i I_f.

4.2. zewnętrznej

Spadek napięcia wywołany jest wzrostem Ia (prądu obciążenia), co jest równoznaczne ze spadkiem oporu obciążenia Ro.

U=E-Ia*Ro

4.3. regulacyjnej

Część wykresu oznaczona linią pogrubioną przedstawia zakres regulacyjny przy którym możliwe jest utrzymanie stałego napięcia U=220V. Pozostała część wykresu pokazuje stały prąd magnesowania przy którym nie ma możliwości dalszej efektywnej regulacji prądnicy przy wzroście prądu obciążenia Ia, także niemożliwe jest utrzymanie U=220V=const. Stąd też zaleca się przejście na pracę na niższym poziomie napięcia, np. 210V.

---
