OBLICZENIA KONSTRUKCJI STALOWYCH

----------------------------------------------------------------------------------------------------------------------------------------

NORMA: PN-90/B-03200

TYP ANALIZY: Wymiarowanie grup prętów

----------------------------------------------------------------------------------------------------------------------------------------

GRUPA: 1 PAS DOLNY

PRĘT: 4 Pręt_4 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m

----------------------------------------------------------------------------------------------------------------------------------------

OBCIĄŻENIA:

Decydujący przypadek obciążenia: 8 SGN4(cw+P1+P2) 1*1.10+(2+3)*1.30

----------------------------------------------------------------------------------------------------------------------------------------

MATERIAŁ: STAL R45

fd = 225.00 MPa E = 205000.00 MPa

----------------------------------------------------------------------------------------------------------------------------------------

PARAMETRY PRZEKROJU: RK 60x3

h=6.0 cm

b=6.0 cm Ay=3.31 cm2 Az=3.31 cm2 Ax=6.61 cm2

tw=0.3 cm Iy=35.13 cm4 Iz=35.13 cm4 Ix=57.09 cm4

tf=0.3 cm Wely=11.71 cm3 Welz=11.71 cm3

----------------------------------------------------------------------------------------------------------------------------------------

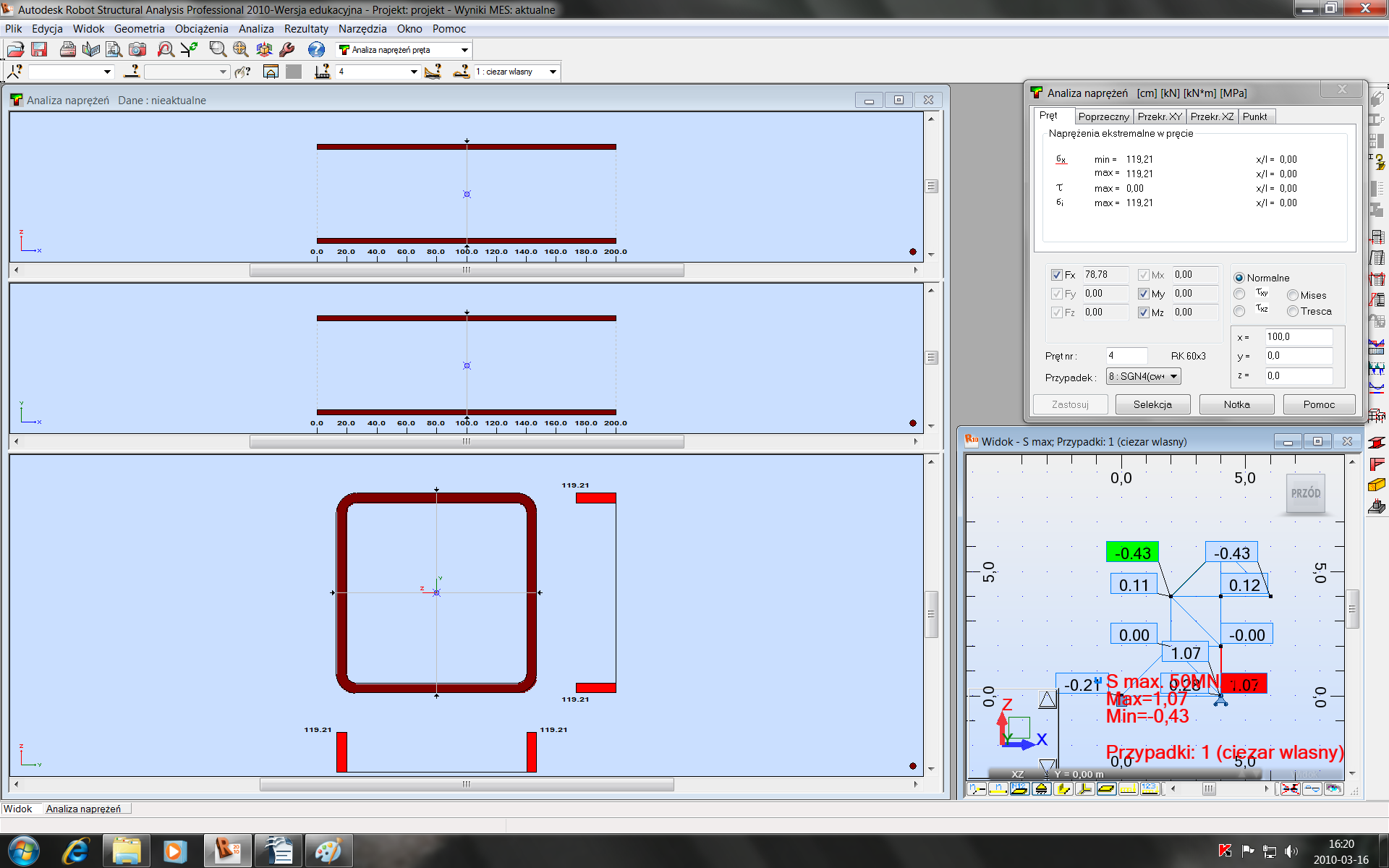

SIŁY WEWNĘTRZNE I NOŚNOŚCI:

N = 79.49 kN

Nrc = 148.72 kN

KLASA PRZEKROJU = 1

----------------------------------------------------------------------------------------------------------------------------------------

PARAMETRY ZWICHRZENIOWE:

----------------------------------------------------------------------------------------------------------------------------------------

PARAMETRY WYBOCZENIOWE:

względem osi Y:
względem osi Z:

Ly = 2.00 m Lambda_y = 1.05 Lz = 2.00 m Lambda_z = 1.05

Lwy = 2.00 m Ncr y = 177.69 kN Lwz = 2.00 m Ncr z = 177.69 kN

Lambda y = 86.75 fi y = 0.62 Lambda z = 86.75 fi z = 0.62

---------------------------------------------------------------------------------------------------------------------------------------

FORMUŁY WERYFIKACYJNE:

N/(fi*Nrc) = 79.49/(0.62*148.72) = 0.87 < 1.00 (39)

----------------------------------------------------------------------------------------------------------------------------------------

Profil poprawny !!!

OBLICZENIA KONSTRUKCJI STALOWYCH

----------------------------------------------------------------------------------------------------------------------------------------

NORMA: PN-90/B-03200

TYP ANALIZY: Wymiarowanie grup prętów

----------------------------------------------------------------------------------------------------------------------------------------

GRUPA: 2 PAS GÓRNY

PRĘT: 2 Pręt_2 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m

----------------------------------------------------------------------------------------------------------------------------------------

OBCIĄŻENIA:

Decydujący przypadek obciążenia: 8 SGN4(cw+P1+P2) 1*1.10+(2+3)*1.30

----------------------------------------------------------------------------------------------------------------------------------------

MATERIAŁ: STAL R45

fd = 225.00 MPa E = 205000.00 MPa

----------------------------------------------------------------------------------------------------------------------------------------

PARAMETRY PRZEKROJU: RK 30x2.5

h=3.0 cm

b=3.0 cm Ay=1.29 cm2 Az=1.29 cm2 Ax=2.59 cm2

tw=0.3 cm Iy=3.16 cm4 Iz=3.16 cm4 Ix=5.40 cm4

tf=0.3 cm Wely=2.11 cm3 Welz=2.11 cm3

----------------------------------------------------------------------------------------------------------------------------------------

SIŁY WEWNĘTRZNE I NOŚNOŚCI:

N = -54.71 kN

Nrt = 58.27 kN

KLASA PRZEKROJU = 1

----------------------------------------------------------------------------------------------------------------------------------------

PARAMETRY ZWICHRZENIOWE:

----------------------------------------------------------------------------------------------------------------------------------------

PARAMETRY WYBOCZENIOWE:

względem osi Y:
względem osi Z:

---------------------------------------------------------------------------------------------------------------------------------------

FORMUŁY WERYFIKACYJNE:

N/Nrt = 54.71/58.27 = 0.94 < 1.00 (31)

----------------------------------------------------------------------------------------------------------------------------------------

Profil poprawny !!!

OBLICZENIA KONSTRUKCJI STALOWYCH

----------------------------------------------------------------------------------------------------------------------------------------

NORMA: PN-90/B-03200

TYP ANALIZY: Wymiarowanie grup prętów

----------------------------------------------------------------------------------------------------------------------------------------

GRUPA: 3 KRZYŻULCE

PRĘT: 7 Pręt_7 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m

----------------------------------------------------------------------------------------------------------------------------------------

OBCIĄŻENIA:

Decydujący przypadek obciążenia: 8 SGN4(cw+P1+P2) 1*1.10+(2+3)*1.30

----------------------------------------------------------------------------------------------------------------------------------------

MATERIAŁ: STAL R45

fd = 225.00 MPa E = 205000.00 MPa

----------------------------------------------------------------------------------------------------------------------------------------

PARAMETRY PRZEKROJU: RK 50x4

h=5.0 cm

b=5.0 cm Ay=3.48 cm2 Az=3.48 cm2 Ax=6.95 cm2

tw=0.4 cm Iy=23.74 cm4 Iz=23.74 cm4 Ix=40.42 cm4

tf=0.4 cm Wely=9.50 cm3 Welz=9.50 cm3

----------------------------------------------------------------------------------------------------------------------------------------

SIŁY WEWNĘTRZNE I NOŚNOŚCI:

N = 36.77 kN

Nrc = 156.38 kN

KLASA PRZEKROJU = 1

----------------------------------------------------------------------------------------------------------------------------------------

PARAMETRY ZWICHRZENIOWE:

----------------------------------------------------------------------------------------------------------------------------------------

PARAMETRY WYBOCZENIOWE:

względem osi Y:
względem osi Z:

Ly = 2.83 m Lambda_y = 1.86 Lz = 2.83 m Lambda_z = 1.86

Lwy = 2.83 m Ncr y = 60.04 kN Lwz = 2.83 m Ncr z = 60.04 kN

Lambda y = 153.04 fi y = 0.27 Lambda z = 153.04 fi z = 0.27

---------------------------------------------------------------------------------------------------------------------------------------

FORMUŁY WERYFIKACYJNE:

N/(fi*Nrc) = 36.77/(0.27*156.38) = 0.88 < 1.00 (39)

----------------------------------------------------------------------------------------------------------------------------------------

Profil poprawny !!!

---
