1. Zewnętrzne zjawisko fotoelektr.

Po oświetleniu płytki cynkowej listki wracają do położenia równowagi.

Światło wyrzuca elektrony z metalu.

Przy oświetleniu promieniowaniem podczerwonym zjawisko nie zachodzi.

światło

Zn

2. Fotokomórka

Fotokomórka - bańka szklana opróżniona z powietrza. Część wewn. ściany pokryta jest cienką warstwą metalu stanowiącą katodę. Anoda jest zwykle cienkim drutem zakończonym pętlą.

Ze względu na przerwę między katodą i anodą prąd nie może płynąć. Po oświetleniu katody elektrony wyrzucone z niej przyciągne są przez anodę ->prąd płynie.

K

A

światło

3. Charakterystyka prądowo-napięciowa fotokomórki.

0x01 graphic

n - liczba elektronów w 1 sekundzie

0x01 graphic

liczba elekt. Docierających do anody w ciągu sek. nie może przekroczyć liczby elektr. Wyrzuconych w tym czasie z katody.

Przy ujemnym napięciu pole elektry. działa na elektrony siłą skierowana w stronę katody =>hamuje ich ruch.

(…)

Natężenie prądu wynosi 1A, jeżeli ładunek 1C przechodzi przez poprzeczny przekrój przewod w ciągu 1s.

4. Charakterystyka prądowo-napięciowa fotokomórki.

(…)

Praca wykonana przeciw siłom tego pola wynosi:

W=qU

q=e => W=eU

(0x01 graphic
)

anodę mogą osiągnać tylko elektrony, których 0x01 graphic

Przy napięci hamowania do anody dochodzi elektron o maksymalnej en. kinetycznej.

0x01 graphic

Uh jest niezależne od natężenia promienio. monochromatycznego to samo dotyczy Ekmax

5. Zjawisko fotoelektryczne

Zmieniając długość fali stwierdzamy, że Uh ulega zmianie.

Energia fotonu.

0x01 graphic

h-stała Pancka

h=6,62*10-34J

Foton w zderzeniu z elektronem przekazuje mu swoją energię samemu znikając. Dzięki tej energii elektron zostaje wyrzucony z metalu. Praca wyjścia W jest to praca, którą elekt. wykonuje by opuścić metal.

Zjawisko fotoel. może zajść jeżeli:

(…)

6. Zjawisko fotoelektryczne

(…)

0x01 graphic

W -zależy od metalu

Ef=W+Ekmax

0x01 graphic

7. Pochłanianie promieniowania gamma

Natężenie fali jest to energia padająca w ciągu sekundy na jeden metr kwadrat. powierzchni prostop. do kierunku rozchodzenia się fal.

0x01 graphic

0x01 graphic

dN~N

dN~dx

0x01 graphic

8. Ładowanie kondensatora

indukcja elektroskopu

przy zbliżaniu laski do przewodnika wska­zówka elektroskopu wychyla się.

Elektrony zostają przyciągnięte przez laskę - na listkach elektroskopu powstaje nadwyżka ła­dunku dodatniego.

Zewnętrzna siła elektrostatyczna jest stałą, a wewnętrzna rośnie w miarę separacji ładunków. W stanie równowagi Fz=Fw.

Natężenie pola wewnętrznego jest równe 0

9. Kondensator płaski

elektrony wypływa­jące z ujemnego bie­guna źródła gromadzą się na jednej płytce konden. Działają one siłą odpychania na elektrony drugiej płytki, które odpły­wają do dodatniego bieguna.

W wyniku straty elektronów prawa płytka ładuje się dodatnio.

0x01 graphic

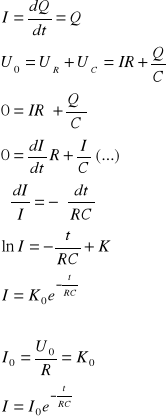

10. Krzywa ładowa­nia kondensatora

0x01 graphic

11. Laser (Light Amplification by Stimulated Emission Radiation)

elektron przechodząc z wyższej orbity na niższą traci energię, którą wypromienio­wuje w postaci foto­nów. En-Ek=hv, n>k

W laserze zachodzą następujące zjawiska:

1) emisja spontaniczna -elektron przebywa w stanie wzbudzonym bardzo krótko, a przechodząc na niższy poziom energetyczny emituje foton.

2) absobcja - foton o energii równej energii przejścia z niższego na wyższy poziom zostaje przez atom pochłonięty, a elektr. przerzucony na wyższą orbitę. Atom zostaje wzbudzony. (…)

12. Laser

(…)

3) istnieją tzw. poziomy energetyczne zwane meta-trwałymi, na których elektron może przebywać (średnio) kilka dni.

Emisja wymuszona może zajść, gdy energia fotonu jest dokładnie równa en. przejścia elektronu z wyższej orbity na niższą.

Ośrodek czynny znaj­duje się między zwierciadłami całko­wicie odbijającymi i częściowo przepusz­czającymi.

Rodzaje laserów:

Rubinowy,helowo-neonowy.

Własności światła laserowego:1.równoległe.2.monochromatyczne.3.spójne.4.liniowo.spolaryzowane.

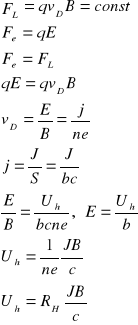

13. Efekt Halla

0x01 graphic

14. Prawo Ohma

natężenie prądu jest wprostproporcjonalne

do napięcia 0x01 graphic

Model gazu elektronowego- elektrony swobodne w przewodnikach poruszają się od zderzenia do zderz.

Pole elektryczne w przewodniku: 0x01 graphic

Siła pola elektrycz­nego nadaje wszyst­kim elektronom swo­bodnym identyczne przyspieszenie. =>uporządkowany ruch ze średnią prędkością dryfu vD

(…)

15. Prawo Ohma

(…) 0x01 graphic

0x01 graphic

różniczkowe prawo Ohma:

0x01 graphic

Prędkość ruchu chaotycznego jest o 10 rzędów większa niż prędk. ruchu uporządkowanego. O czasie przelotu decyduje więc tylko ruch chaotyczny.

20. Praca w polu elektrostatycznym

0x01 graphic

Praca jaką siła elektryczna wykonuje nad ładunkiem próbnym +q przy jego przejściu A->B

0x01 graphic

16. Siła elektrodynamiczna

0x01 graphic

indukcja magnetyczna jest równa jednej Tesli jeżeli na przewodnik o długości 1 metra, przez który płynie prąd 1A działa siła 1N

Reguła lewej dłoni - pole magnetyczne wnika do wnętrza dłoni (N → S)

- cztery palce - kierunek prądu (+→-)

- kciuk - zwrot siły

17. Siła Lorentza

Sła działająca na przewodnik z prądem w polu magnetycz­nym wiąże się z ru­chem uporządkowa­nym elektronów.

Wniosek: Na ruchomą cząstkę w polu magnetycznym działa siła - siła Lorentza.

0x01 graphic
Q' - ładunek elektronów przepływających przez poprzeczny przekrój S2

Q - ładunek elektronów zawartych we fragmencie przewodnika o dł. L

0x01 graphic

F=QvB

na pojedynczą cząstkę:

FL=qvB

(…)

18. Ruch ładunku w polu magnetycznym

(…) 0x01 graphic

1) α=0 => FL=0

2) α=90° => FL=qvB

siła Lor. Jest w każdym punkcie toru prostopadła do prędkości (podobnie jak siłą dośrodkowa w ruchu po okręgu)

2) =>ruch po okręgu

0x01 graphic

3) 0x01 graphic
=>

składowa vII-ruch jed­no­stajny po linii prostej, vI-ruch po okręgu. Zło­żenie daje ruch po linii śrubowej.

Pole magnetyczny zwojnicy

19. Oscyloskop jest lampą próżniową, której ekran pokryty jest luminoforem świecącym pod wpływem uderzających elektronów. Z ogrzanej katody zachodzi termoemisja elektronów rozpędzonych w polu elektrycznym. Równoległa wiązka przechodzi przez płytki odchylenia pionowego (y) oraz poziomego (x).

Odchylenie poziome

x~Ux

oś x może być uznana za oś czasu, bo plamka świecąca porusza się poziomo ruchem jednostajnym

Do płytek odchylenia pionowego przykładamy badane napięcie. y~f(t)

->Na ekranie obserwujemy zależność napięcia od czasu.

Jeżeli częstotliwość zmian ba­danego napięcia jest całkowitą wielok. podstawy czasu to krzywa na ekranie jest stoż­kowa

22. Napięcie

0x01 graphic

+ -> -

- umowny kierunek prądu

-elektrony płyną w przeciwnym kierunku.

Napięcie między dwoma punktami A, B jest liczbowo równe pracy, jaką pole elek­trostat. wykonuje na ładunku próbnym +1C przy przejściu z A do B

0x01 graphic

21. Energią potencjalna - w danym punkcie pola elektro. nazywamy pracę jaką siła tego pola wykonuje na ładunku próbnym dodatnim przy jego przejściu z tego punktu do nieskończ.

0x01 graphic
Potencjał w danym punkcie pola wynosi 1V, jeżeli siła pola elektry. na ładunku próbnym +1C przy jego przejściu z tego punktu do nieskończ. wykonuje pracę 1J.

0x01 graphic

Powierzchnia ekwipotencjalna zawiera punkty o tym samym potencjale.

23. Natężenie Pola

z def.0x01 graphic

Wektor natężenia pola elektrostatycznego ma kierunek i zwrot siły działającej na ładunek próbny dodatni.

0x01 graphic

Związek między natężeniem pola elektrostatycznego a potencjałem

0x01 graphic

24. Zjawisko termoelektryczne (termoemisja)

W wysokich temperaturach niektóre elektrony mają energię kinetyczną wystarczającą na wykonanie pracy wyjścia. Im wyższa temp. Tym więcej elektronów opuszcza w ciągu sekundy metalu.

Ogrzana katoda do wysokiej temperatu. emituje elektrony, które są przyciągane przez anodę.

Dioda jest lampą elektronową, która miedzy katodą i anodą ma 3 elektrodę, zwaną siatką. Znajdująca się blisko katody.

25. Drgania relaksacyjne

Neonówka ma napięcie zapłonu Uz=110 V oraz napięcia gaśnięcia Ug=84V.

ze względu na bardzo krótki czas rozładowania kondensatora przez neonówkę okres drgań relaksacyjnych jest praktycznie równy czasowi ładowania kondensatora.

T=T2-T1

0x01 graphic

26. Półprzewodniki

W ciele stałym następuje rozszczepienie poziomów energetycznych na podpoziomy, których ilość jest równa liczbie atomów ×2.

Podpoziomy leżą tak blisko, że mówimy o paśmie energetycznym.

Warunki przewodnictwa w ciałach stałych:

1)muszą istnieć elektrony swobodne (walencyjne)

2)elektrony muszą mieć możliwość zmiany energii

Na podpoziomie mogą wystąpić tylko dwa elektr.

W zerze Kelvina wszystkie podpoziomy pasma walencyjnego są zajęte. Przewodnictwo nie jest zatem możliwe. Materiał jest idealnym izolatorem.

Elektron z atomu B prze­szedł na skutek drgań cieplnych do pasma prze­wodnictwa stając się nośni­kiem prądu. Pod wpływem siły pola elektrycznego porusza się w lewo.

27. Półprzewodniki

(…) Atom B po utracie elektronu uzyskał przewagę ładunku dodatniego - powstała dziura.

1elektronowolt to praca jaką pole elektryczne wykona na elektronie przy jego przejściu między punktami o napięciu 1V.

ΔE>3eV - izolator

ΔE<3eV - półprzewodnik
