7 (granat PG, Dokumenty MON, PODRECZNIK


7. Dane balistyczne i budowa granatów PG15W i OG15W

Dane balistyczne


marka:

długość:

ciężar jednego naboju:

strzał bezwzględny:

strzał skuteczny:

maksymalna donośność:

prędkość początkowa:

prędkość maksymalna:

masa materiału wybuchowego:

PG15W i OG15W;

- PG15W:870nim,

- OG15W: 829 mm;

-PG15W: 3,47 kg,

-OG15W:4,57kg;

765 m (OG, wysokość celu: 2 m), 1300 m (PG);

4500 m (OG15W);

- PG15W: 400 m/s,

- OG15W: 290 m/s;

PG15W: 665 m/s;

0,735 kg (OG15W).


Ogólna budowa granatu PG15W

0x08 graphic

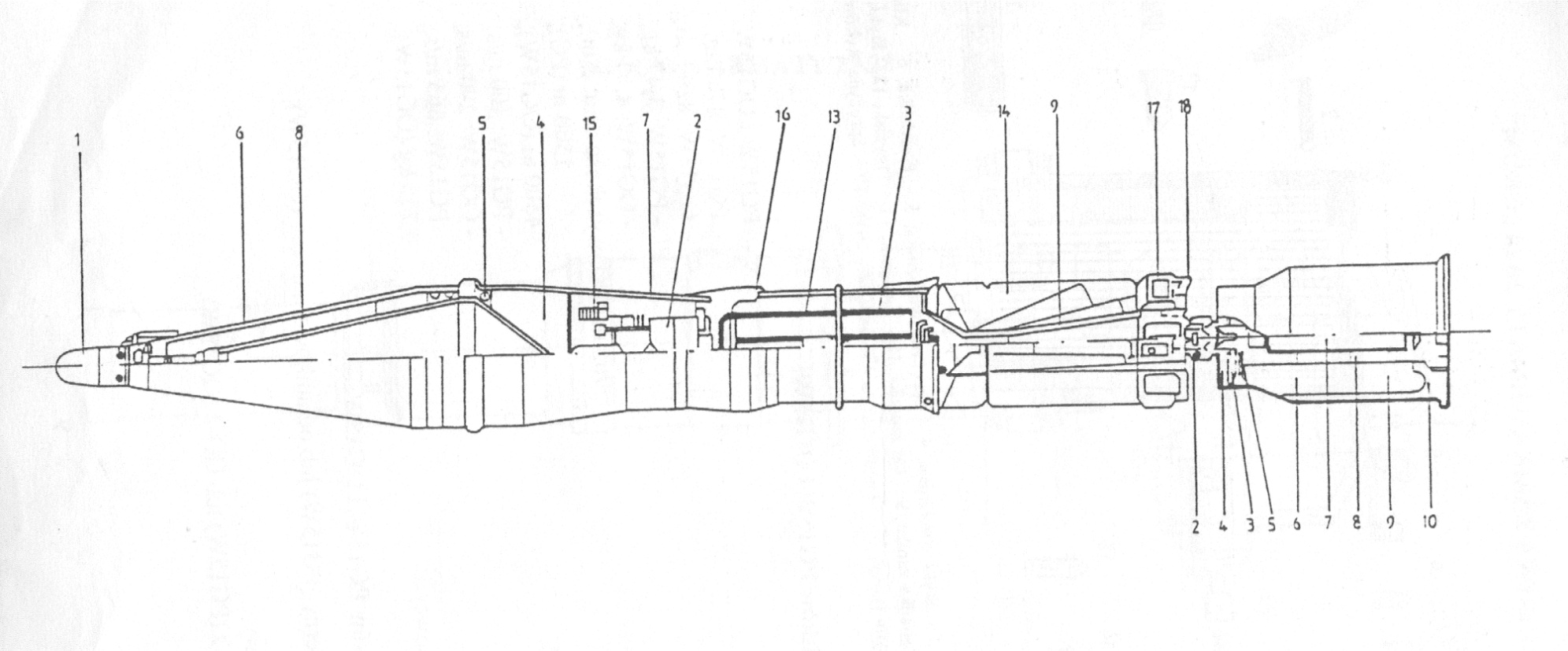

rys.35. Ogólna budowa PG15W 1) część głowicowa zapalnika WP-9; 2) część denna zapalnika WP-9; 3) prochowy ładunek napędowy; 4) materiał wybuchowy; 5) wkładka kumulacyjna; 6) czepiec balistyczny; 7) kadłub; 8) przewodnik stożkowy; 9) dysza; 10) tarcza plastykowa ze stykami zapłonnika elektrycznego MB-2N; 11) woreczek z ładunkiem prochowym; 12)zapłonnik elektryczny MB-2N; 13) opóźniacz pirotechniczny; 14)skrzydełko stabilizatora; 15) ekran z tulejką; 16) dno; 17) krzyżak; 18) smugacz

Ogólna budowa granatu OG15W

0x08 graphic

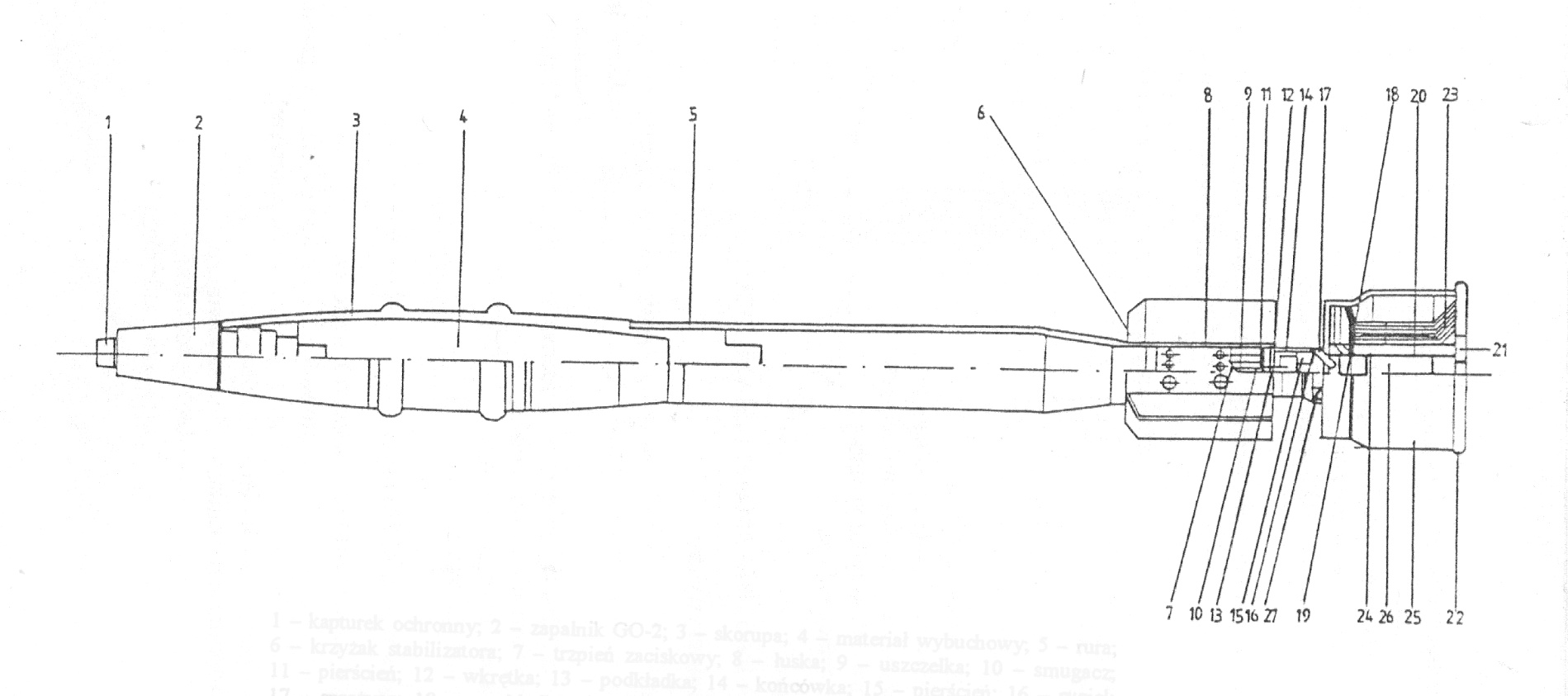

rys.36. Ogólna budowa OG15W 1) kapturek ochronny; 2) zapalnik GO-2; 3) skorupa; 4)materiał wybuchowy; 5) rura; 6) krzyżak stabilizatora; 7) trzpień zaciskowy; 8) łuska; 9) uszczelka; 10) smugacz; 11) pierścień; 12) wkrętka; 13) podkładka; 14) końcówka; 15) pierścień; 16) rygiel; 17) sprężyna; 18) przekładka pierścieniowa; 19) przykrywka; 20) rurka perforowana; 21) tulejka zapłonnika; 22) kryza łuski; 23) proch NBL; 24) nitki bawełniane; 25) łuska; 26) proch dymny DRP; 27) występy

168
