Temat ćwiczenia: Badanie podstawowych elementów zabezpieczeń elektroenergetycznych.
Rok	Grupa	Kierunek	Grupa lab.	Data	Wykonali	Podpis
III	4	Elektro- energetyka	B	23.05.96	Piotr Kukułka Krzysztof Bocoń Jacek Jutka Jacek Dydek

1. Przekaźnik RI-80.

Schemat układu do pomiaru prądów rozruchowych i powrotowych dla przekaźnika nadprądowego RI.-80.(Atr - autotransformator regulacyjny, Ls - lampka sygnalizacyjna, Rr - opornik regulacyjny

1-2 - zaciski cewki badanego przekaźnika, 3-4 - zaciski zestyku badanego przekaźnika).

Przekaźnik RI-80 to przekaźnik nadprądowy o ustroju elektromagnetycznym. Przekaźnik posiada zworę przyciągającą. Siłę działającą na zworę reguluje się za pomocy sprężyny (określa ona prąd, przy którym przekaźnik ma zadziałać).

Lp	Inast [A]		1	2	3	Iśr [A]	U [V]	kp	DI [%]	DIr [%]	DIp [%]	S [VA]
1.	3.6	Ir [A]	3.6	3.5	3.4	3.5	1.1	0.85	-2.7	2.85	0	3.85
		Ip [A]	3	3	3	3	0.96					2.88
2.	5	Ir [A]	5	4.95	4.95	4.96	1.4	0.88	-0.8	0.8	0	6.9
		Ip [A]	4.4	4.4	4.4	4.4	1.29					5.6

współczynnik powrotu:

uchyb podziałki przekaźnika pomiarowego:

rozrzut wartości rozruchowej:

rozrzut wartości powrotowej:

2. Przekaźnik REp-6.

Schemat układu do pomiaru napięć rozruchowych i powrotowych dla przekaźnika REp-6 w konfiguracji podnapięciowej.(Atr - autotransformator regulacyjny, Ls - lampka sygnalizacyjna, Rr - opornik regulacyjny, 1-2 - zaciski cewki badanego przekaźnika, 3-4 - zaciski zestyku badanego przekaźnika).

Przekaźnik REp-6 to przekaźnik podnapięciowy o ustroju elektromagnetycznym. Przekaźnik posiada zworę przyciągającą. Siłę działającą na zworę reguluje się za pomocy sprężyny (określa ona napięcie, przy którym przekaźnik ma zadziałać).

Lp	Unast [V]		1	2	3	Uśr [V]	kp	DU [%]	DUr [%]	DUp [%]
1.	100	Ur [V]	97	98	97	97.3	1.25	-2.7	0.7	0
		Up [V]	122	122	122	122
2.	140	Ur [V]	140	140	140	140	1.23	0	0	0
		Up [V]	172	172	172	172

3. Przekaźnik nadprądowy zwłoczny RIz-201.

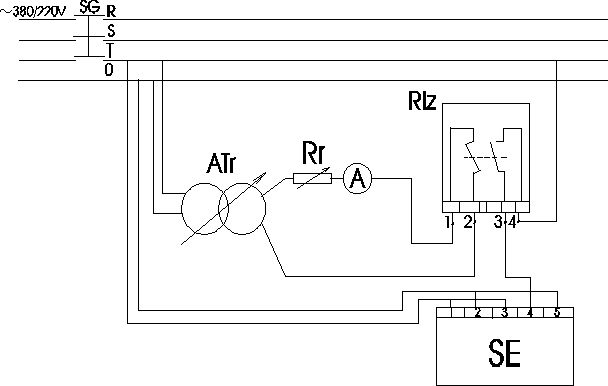

Schemat układu do badania przekaźnika nadprądowego zwłocznego RIz-201.(Atr - auto-transformator regulacyjny, Rr - opornik regulacyjny, 1-2 - zaciski cewki badanego przekaźnika, 3-4 - zaciski zestyku badanego przekaźnika, SE - sekundomierz elektryczny).

Minimalny prąd i czas rozruchowy przekaźnika:

I nast = 2[A]

t nast = 2[s]

I nast [A]	t 1 [s]	t 2 [s]	t 3 [s]	t śr [s]
2	1.92	1.87	2.23	2
4	0.75	0.75	0.75	0.75
6	0.57	0.55	0.57	0.56
8	0.42	0.43	0.47	0.44
10	0.39	0.39	0.39	0.39

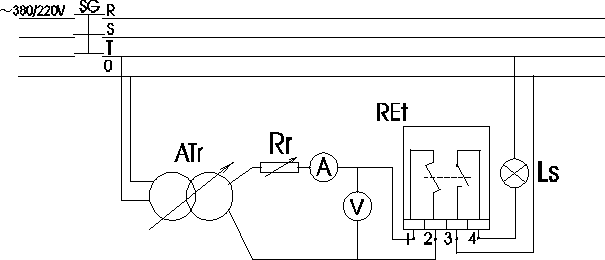

4.Przekaźnik napięciowy (elektroniczny) REt-101.

Podnapięciowy

Lp	Unast [V]		1	2	3	Uśr [V]	kp	DU [%]	DUr [%]	DUp [%]
1.	120	Ur [V]	128	128	128	128	1.02	0	0	0
		Up [V]	131	131	131	131

Nadnapięciowy

Lp	Unast [V]		1	2	3	Uśr [V]	kp	DU [%]	DUr [%]	DUp [%]
1.	120	Ur [V]	128	128	128	128	0.96	0	0	0
		Up [V]	124	124	124	124

4. Wnioski

Przekaźnik RI-80 posiada wartość współczynnika powrotu zbliżoną k_p=0.86.Uchyb podziałki dla tego przekaźnika przy wartości prądu nastawionego I=3.6A wynosi około -2.7%.Dla prądu większego (5A) uchyb zmalał trzykrotnie.

Dokonując porównania przekaźników podnapięciowych (REp-6 i REt-101) zauważyć możemy że współczynnik powrotu dla przekaźnika elektronicznego REt-101 jest o 0.2 mniejszy i wynosi 1,02. Ponadto przekaźnik REt-101 charakteryzuje się uchybem podziałki równym zero.

---
