POLITECHNIKA LUBELSKA w LUBLINIE			LABORATORIUM ELEKTROTECHNIKI Ćwiczenie Nr .9
Nazwisko : Gładyszewski Grądzki Jończyk	Imię : Sławek Marcin Jakub	Semestr IV	Grupa E.D.4.4	Rok akadem. 1997/98
Temat ćwiczenia: Badanie układów o promieniowym rozkładzie natężenia pola magnetycznego					Data wykonania 24.IV.98	Ocena:

Cel ćwiczenia

Wykonanie pomiarów składowych natężenia pola magnetycznego w funkcji promienia dla dwóch rodzajów materiałów przewodzących: żelaza i aluminium, oraz wykonanie pomiarów rozkładu strumienia magnetycznego w funkcji promienia (dla żelaza) .

Schemat układu pomiarowego

Wykonanie ćwiczenia

1. Pomiar składowych pola elektromagnetycznego w funkcji promienia dla płyty aluminiowej oraz stalowej

- tabela pomiarowa

Płyta aluminiowa					Płyta stalowa
R [cm]	Es [mV]	En [mV]			R [cm]	Es [mV]	En [mV]
3,5	3,23	1,34	1	1	3,5	2,87	2,28	1	1
4,5	2,76	1,13	0,85	0,84	4,5	2,3	1,82	0,80	0,80
5,5	2,4	1,01	0,74	0,75	5,5	1,87	1,56	0,65	0,68
6,5	2,13	0,91	0,66	0,68	6,5	1,61	1,31	0,56	0,57
7,5	1,91	0,87	0,59	0,65	7,5	1,37	1,08	0,48	0,47
8,5	1,74	0,78	0,54	0,58	8,5	1,19	0,,91	0,41	0,40
9,5	1,62	0,82	0,50	0,61	9,5	1,08	0,87	0,38	0,38
10,5	1,,54	0,8	0,48	0,60	10,5	0,96	0,80	0,33	0,35
11,5	1,48	0,72	0,46	0,54	11,5	0,86	0,74	0,30	0,32
12,5	1,46	0,79	0,45	0,59	12,5	0,76	0,69	0,26	0,30
13,5	1,42	0,8	0,44	0,60	13,5	0,71	0,66	0,25	0,29
14,5	1,39	0,87	0,43	0,65	14,5	0,64	0,64	0,22	0,28
15,5	1,22	1,03	0,38	0,77	15,5	0,59	0,59	0,21	0,26

- wykresy

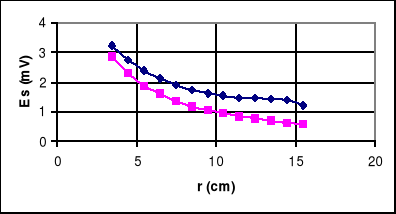

Zależność składowej stycznej natężenia pola elektromagnetycznego w funkcji promienia dla płyty aluminiowej i stalowej

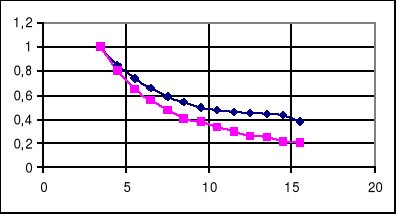

Zależnośc składowych stycznych pola elektromagnetycznego w funkcji promienia dla płyty aluminiowej i stalowej

Zależnośc składowych normalnych pola elektromagnetycznego w funkcji promienia dla płyty aluminiowej i stalowej

2. Pomiar rozkładu strumienia pola magnetycznego w funkcji promienia dla płyt stalowych

- tabela pomiarowa

R	E	ρ
cm	mV	mWb
4	227	1,022
4.5	229	1,031
5	230	1,035
5.5	231	1,04
6	232	1,044
6.5	232,1	1,044
7	231	1,04
7.5	232	1,044
8	232	1,044
9	231	1,04
10	229	1,031
11	228	1,026
12	225	1,013
13	217	0,977
14	214	0,963
15	202	0,909

- wzory i obliczenia

Strumień obliczamy z zależności: E=4,44*f*z*Φ

czyli Φ=E / 4,44*f*z

- wykres

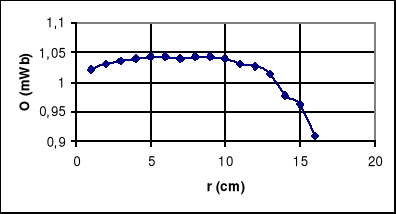

Zależność strumienia magnetycznego w funkcji promienia dla płyty stalowej

3.Pomiary obciążeniowe

- tabela pomiarowa

I	A	1	2	3	4	5	6
U	V	50	88	117,5	145	170	190
P	W	12	43	86	141	210	282
er1	V	0,108	0,189	0,251	0,304	0,351	0,393
er2	V	0,095	0,17	0,227	0,276	0,322	0,363
ΔPCu	W	0,54	2,16	4,86	8,64	13,5	19,44
P2=P-ΔPCu	W	24,46	92,84	187,14	306,36	456,5	610,56
r1	mWb	0,486	0,851	1,13	1,37	1,58	1,777
z1=U/I1	Ω	50	44	39,17	36,25	34	31,67
Rw=P2/	Ω	24,46	23,21	20,79	19,15	18,26	16,96
Xw=Q2/	Ω	10,29	12,53	12,27	11,8	11,24	10,83
Xs1=X-Xw	Ω	38,25	28,86	25,72	23,36	21,7	19,86
cosϕ=P/U1I1	-	0,24	0,244	0,244	0,243	0,247	0,247
Brdz=r1/Srdzenia	T	0,127	0,221	0,294	0,356	0,41	0,462
=I2/z1	A	4,26	13,17	24,56	37,43	51,48	68,17

• wykresy

Zależność mocy w funkcji strumienia magnetycznego

Zależność rezystancji w funkcji strumienia magnetycznego

Zależność mocy w funkcji napięcia

Wnioski

Wykresy zależności H_r/H_r1 ( amplitud natężenia pola magnetycznego w funkcji promienia) dla płyty stalowej są bardzo podobne do znajdujących się w instrukcji, natomiast dla płyty aluminiowej nieznacznie odbiegają od przykładowego wykresu. Rozbieżności te mogą być spowodowane pewną niedokładnością pomiarów, jak też przyrządów pomiarowych.

Obserwując wyniki otrzymane w pomiarach i obliczeniach, można zauważyć, że straty mocy wydzielanej w rdzeniach wzbudników są bardzo małe dlatego można je zaniedbać przy dalszych obliczeniach.

---
