Ćwiczenie nr 15 Temat: Badanie dławika ze zmienną szczeliną
Data wykonania ćw. 2005 - 03 - 23	Data przyjęcia spraw.	Ocena:

1. Cel ćwiczenia

Zapoznanie się z wpływem zmian natężenia pola magnetycznego oraz szczeliny powietrznej na parametry dławika.

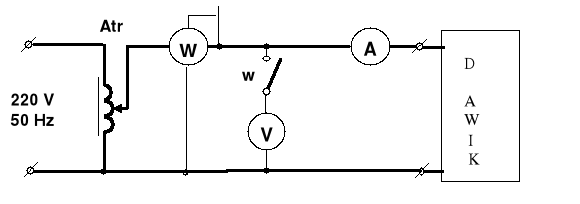

2. Schemat układu pomiarowego

W - watomierz ED

A - amperomierz EM

V - woltomierz EM

Atr - autotransformator

Dławik - uzwojenie: w = 900 zw.; R_μ= 4,2 Ω; x_μ= 0;

- średnia dł. rdzenia: l = 44 cm;

- przekrój rdzenia: s = 8,4 cm²

2. 1. Tabela nr 1

Pomiary			Obliczenia
I	U	P	H	Z	R	x	L	၆	ၭ
A	V	W		ၗ	ၗ	ၗ	mH	mWb	-
0,1	50,0	1,60	2,05	500	160	474	1508	0,177	776
0,3	122	8,20	6,14	407	91,1	396	1262	0,432	649
0,5	164	11,9	10,2	328	47,6	325	1033	0,580	532
0,7	190	25,0	14,3	271	51,0	267	849	0,672	437
0,9	208	31,9	18,4	231	39,4	228	725	0,736	373
1,1	223	37,1	22,5	203	30,7	200	638	0,789	328
1,3	235	43,5	26,6	181	25,7	179	570	0,832	293
1,5	244	49,1	30,7	163	21,8	161	513	0,864	264

2. 2. Tabela nr 2

Pomiary				Obliczenia
I	ၤေ	ၤဲ	ၤဳ	H	ၤေ		ၤဲ		ၤဲ
		U1	U2		U3		z	၆	z	၆	z	၆
A	V	V	V	A/m	ၗ	mWb	ၗ	mWb	ၗ	mWb
0,3	65,0	49,0	46	6,14	217	0,230	163	0,173	153	0,163
0,5	105	70,0	75,0	10,2	210	0,372	140	0,248	150	0,265
0,7	139	110	92,0	14,3	199	0,492	157	0,389	131	0,326
0,9	168	138	126	18,4	187	0,595	153	0,488	140	0,446
1,1	190	160	150	22,5	173	0,672	145	0,566	136	0,531
1,3	208	180	170	26,6	160	0,736	138	0,637	131	0,602
1,5	222	197	190	30,7	148	0,786	131	0,697	127	0,672

3. Przykłady obliczeń

4. Wykreślone zależności:

4. 1.

4. 2.

4. 3.

4. 3.

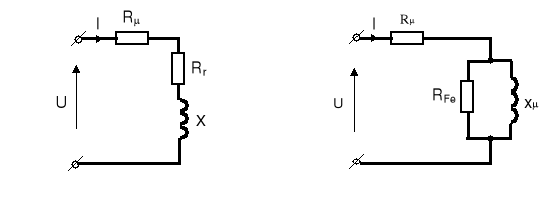

5. Obliczenia elementów schematu zastępczego dławika dla:
   oraz


6. Wnioski

Celem niniejszego ćwiczenia było zapoznanie się z wpływem natężenia prądu dławika i wielkości szczeliny powietrznej na zmianę jego podstawowych parametrów.

Podstawowym parametrem dławika jest indukcyjność, której wartość zależnie od jego przeznaczenia wynosi od kilku do kilkuset milihenrów. Drugim istotnym parametrem dławika jest maksymalna wartość skuteczna prądu dopuszczalna
ze względu na nagrzewanie uzwojeń. W zależności od rodzaju wykonania rozróżnia się dławiki z rdzeniem żelaznym, spotykane najczęściej w filtrach prądu stałego, oraz dławiki powietrzne, przy czym te ostatnie są stosowane w przypadku indukcyjności nie przekraczającej kilkuset mikrohenrów. Dławik z rdzeniem żelaznym ma rdzeń złożony tak, że występują w nim szczeliny powietrzne, natomiast dławiki powietrzne wykonuje się najczęściej w postaci cylindrycznych krążków.

Na wykresach załączonych do sprawozdania możemy zaobserwować następujące zależności:
,
,
,
. Z wykresu
możemy zauważyć iż impedancja maleje wraz ze wzrostem natężenia pola. Zauważyć możemy również iż impedancja maleje bardziej stromo
w przypadku „bez szczeliny”, natomiast najłagodniej dla przypadku gdy szczelina ma wartość
mm. Z wykresu
możemy zauważyć, iż wraz ze wzrostem natężenia pola maleje przenikalność względną. Dla mniejszych wartości natężenia pola opadanie jest liniowe. Przy wyższych wartościach „ H ” przebieg jest nieliniowy. Na wykresie
możemy zauważyć że w początkowej części przebiegu maleje on bardzo stromo a od wartości ok.
wykres opada łagodniej.
