POLITECHNIKA ŚWIĘTOKRZYSKA WYDZIAŁ MECHATRONIKI I BUDOWY MASZYN

LABORATORIUM TERMODYNAMIKI

Nr ćwiczenia:

3

Temat ćwiczenia: Pomiar ciepła spalania paliw gazowych.

Imię i nazwisko:

Mateusz Kuder

Grupa:

301M

Data:

25.11.09

Ocena:

Podpis:


1. Cel ćwiczenia:

Celem ćwiczenia było wyznaczenie ciepła spalania gazu świetlnego, a następnie wyliczenie wartości opałowej gazu.

2. Przebieg ćwiczenia:

0x01 graphic

Schemat układu pomiarowego do wyznaczania ciepła spalania gazu, gdzie:
1- kalorymetr Junkersa, 2- palnik gazowy Bunsena, 3- cylinder pomiarowy na skropliny, 4- naczynie pomiarowe wody chłodzącej, 5- stabilizator ciśnienia gazu, 6- gazomierz bębnowy mokry.

Korzystając z danych podanych przez PGNiG:
gaz ziemny wysokometanowy typu E (dawniej GZ-50):
ciepło spalania - nie mniejsze niż 34,0 MJ/m3 1)
Nominalna wartość ciepła spalania określona jest w Taryfie dla Paliw Gazowych.
wartość opałowa - nie mniejsza niż 31,0 MJ/m3 1)
przykładowy skład:
- metan (CH4) - około 97,8%
- etan, propan, butan - około 1%
- azot (N2) - około 1%
- dwutlenek węgla (CO2) i reszta składników - 0,2%
Warunki odniesienia dla procesu spalania i objętości: t1/t2 - 298,15 K (25°C)/273,15 K (0°C), p1=p2=101,325 kPa

Ciepło spalania gazu jest ilością ciepła wydzieloną przy całkowitym spaleniu 1m3 gazu. Jednostką ciepła spalania gazu jest MJ/m3 gazu w warunkach normalnych tzn. przy ciśnieniu 101,3 kPa i w temperaturze 25°C.
Wartość opałowa odpowiada ilości ciepła wydzielonego przy spaleniu 1m3 gazu, gdy woda zawarta w produktach spalania występuje w postaci pary.

3. Wyniki pomiarów:

Ciepło spalania paliwa gazowego

0x01 graphic
gdzie:

mw- masa wody przepływającej w czasie pomiaru

t1-temp. wody na wyjściu z układu

t2-temp. wody na wejściu do układu

Vn- objętość normalna gazu suchego

Objętość normalna gazu suchego

0x01 graphic
gdzie:

V- Objętość Spalonego gazu

P0- ciśnienie barometryczne

∆p- nadciśnienie gazu

Pp- ciśnienie nasycenia pary wodnej

Tg- temperatura gazu

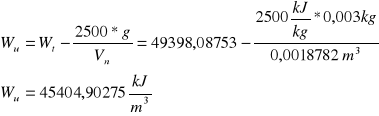

Wartość opałową paliw gazowych

0x01 graphic
gdzie:

g- masa wykroplonej wody

2500[kJ/kg]- ciepło parowania wody

0x01 graphic

0x01 graphic

0x01 graphic

Dane dodatkowe:

masa wody [kg]

2

p0 [hPa]

995

pn [bar]

1


0x01 graphic

Vn

0x01 graphic

Wt

0x01 graphic

Wu

0x01 graphic


4. Wnioski:

Wpływ na wyniki pomiarów w dużej mierze miał skład i wartość opałowa gazu ziemnego, użytego do przeprowadzonego ćwiczenia, wartość opałowa jest mniejsza od ciepła spalania o wielkość ciepła skraplania pary wodnej. W trakcie wykonywania ćwiczenia używaliśmy gazu zimnego zamiast gazu świetlistego. Można także zauważyć, że wraz ze spadkiem temperatury gazu, spada prawie równomiernie temperatura spalin. Temperatura spalin utrzymuje jednak wyższe wartości.
Podczas wykonywania ćwiczenia nie czekaliśmy na stabilizację temperatury, co mogło mieć wpływ na wartości wyników. Niedokładność pomiaru spowodowana była także tym, że nie zawsze w zbiorniku było dokładnie 2 litry wody. Także synchronizacja pomiarów i odczytów była niedokładna, gdyż w odczytywaniu wyników uczestniczyło kilka osób.
