Wykład 12

  1. Ruch obrotowy

    1. Wstęp

Mówiąc o środku masy wspominaliśmy o ruchu obrotowym oraz o toczeniu się ciał. Dużym ułatwieniem w analizie układów cząstek jest możliwość rozpatrywania oddzielnego ruchu postępowego i ruchu obrotowego. Aby wprowadzić to uproszczenie zdefiniujemy dwie nowe wielkości: moment pędu i moment siły. Zasada zachowania momentu pędu jest równie istotna jak zasada zachowania pędu i zasada zachowania energii.

    1. Kinematyka ruchu obrotowego

Musi w pierwszym kroku wypracować ujęcie matematyczne dla ruchu obrotowego. Dla ruchu obrotowego wielkością analogiczną do przesunięcia jest przesunięcie kątowe θ. Kąt θ określa położenie punktu względem układu odniesienia. Dla ruchu po okręgu, z definicji miary łukowej kąta θ = S/R. (w radianach). Kątową analogią prędkości v = dx/dt jest prędkość kątowa ω.

0x01 graphic
0x08 graphic

(12.1)

Dla ruchu po okręgu v = ω R.

W przypadku ruchu jednostajnego po okręgu ω jest nazywane częstością kątową i jest związana z częstotliwością f relacją

ω = 2πf

Podobnie jak przyspieszenie liniowe a = dv/dt zostało zdefiniowane przyspieszenie kątowe α.

0x01 graphic

(12.2)

Dla ruchu po okręgu związek pomiędzy a i α jest analogiczny do związku pomiędzy vω tzn. a = αR. Możemy teraz np. podać opis ruchu obrotowego ze stałym przyspieszeniem α poprzez analogię do ruchu postępowego jednostajnie zmiennego.

Ruch postępowy

Ruch obrotowy

a = const

v = v0 + at

s = s0 + v0t + (1/2)at2

α = const

ω = ω0 + αt

θ =θ0 + ω0t + (1/2)αt2

0x08 graphic

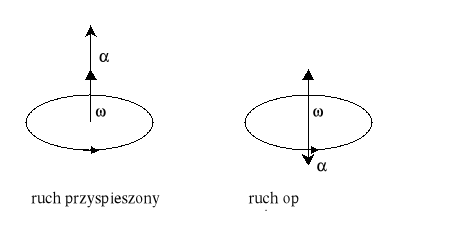

Kierunek i zwrot wektorów prędkości kątowej i przyspieszenia kątowego w ruchu obrotowym są pokazane na rysunku poniżej.

    1. Dynamika ruchu obrotowego

      1. Moment siły

W ruchu postępowym siłę wiążemy z liniowym przyspieszeniem ciała. Jaką wielkość będziemy wiązać z przyspieszeniem kątowym?

Nie może być to tylko siła bo jak pokazuje doświadczenie np. z otwieraniem drzwi przyspieszenie kątowe zależy od tego gdzie i pod jakim kątem jest przyłożona siła. W szczególności siła przyłożona w miejscu zawiasów zarówno wzdłuż jak i prostopadle do nich nie wytwarza żadnego przyspieszenia. Natomiast siła przyłożona do drzwi na ich zewnętrznej krawędzi i pod kątem prostym nadaje im maksymalne przyspieszenie.

Dla ruchu obrotowego odpowiednikiem siły w ruchu postępowym jest moment siły (tzw. moment obrotowy) τ.

Jeżeli siła F działa na cząstkę to moment siły jest definiowany jako

0x01 graphic

(12.3)

gdzie wektor r reprezentuje położenie cząstki względem wybranego inercjalnego układu odniesienia. Moment siły jest wielkością wektorową, której wartość bezwzględna wynosi: τ = rFsinθ (iloczyn wektorowy). Wielkość r nazywamy ramieniem siły (widać, że bierzemy albo r albo F).

      1. Moment pędu

Zdefiniujmy teraz wielkość, która w ruchu obrotowym odgrywa rolę analogiczną do pędu. Wielkość L będziemy nazywać momentem pędu i definiujemy ją

0x01 graphic

(12.4)

gdzie p jest pędem cząstki, a r reprezentuje położenie cząstki względem wybranego inercjalnego układu odniesienia. Wartość L wynosi rpsinθ i analogicznie do momentu siły wielkość rsinθ nazywamy ramieniem pędu.

Istnieje bezpośrednia zależność pomiędzy momentem siły i momentem pędu. Zacznijmy od znanej zależności, że siła F = dp/dt (dla pojedynczej cząstki). Mnożąc wektorowo obie strony przez r otrzymujemy

0x01 graphic

0x01 graphic
jest momentem siły τ więc

0x01 graphic

(12.5)

Teraz przechodzimy do równania na moment pędu L = r×p i różniczkujemy je obustronnie względem czasu, otrzymując

0x01 graphic

ponieważ dr/dt = v więc

0x01 graphic

Wiemy, że 0x01 graphic
= 0 (z definicji iloczynu wektorowego), więc

0x01 graphic

(12.6)

Porównanie równań (12.5) i (12.6) prowadzi do wniosku, że

0x01 graphic

(12.7)

Widzimy, że wypadkowy moment siły działający na cząstkę jest równy prędkości zmian momentu pędu tej cząstki.

      1. Zachowanie momentu pędu

Dla układu n cząstek możemy zsumować równanie (12.7) po wszystkich cząstkach

0x01 graphic

(12.8)

Zauważmy, że jeżeli na układ nie działa zewnętrzny moment siły (lub suma = 0) to moment pędu układu pozostaje stały.

0x01 graphic

Przykład 1:

Osoba stoi na stoliku obrotowym i w obu rękach trzyma hantle, mając rozłożone ramiona. Popychamy ją, tak aby obracała się z częstotliwością f1 = 0.5 obrotów na sekundę. Wtedy osoba zgina ramiona, przyciągając hantle do tułowia. Jaka jest częstotliwość jej obrotów? Załóżmy, że hantle początkowo znajdujące się 80 cm od osi obrotu, zostają ściągnięte do odległości 10 cm od osi. Masa hantli jest taka, że obracająca się osoba ma taki sam moment pędu jak hantle w odległości 80 cm od osi obrotu.

Początkowo moment pędu hantli wynosi

Lh1 = R1mv1 = R1m(ω1R1) = mω1(R1)2

gdzie m jest masą pary hantli. Moment pędu układu osoba-hantle wynosi więc

L1 = Lo1 + mω1(R1)2

Ponieważ Lo1 = Lh1 więc Lo1 = mω1(R1)2.

Dla hantli w odległości R2 moment pędu układu wynosi

L2 = Lo2 + mω2(R2)2

Stosując zasadę zachowania pędu otrzymujemy

L1 = L2

czyli:

Lo1 + mω1(R1)2 = Lo2 + mω2(R2)2

Pamiętając, że Lo2 = Lo1ω2/ω1 ponieważ Lω rozwiązujemy to równanie względem ω2

0x01 graphic

ω2 = 1.97 ω1

Prędkość obrotów rośnie dwukrotnie.

Przykład 2:

0x08 graphic
Rower jedzie ze stałą prędkością gdy siła działająca pomiędzy nawierzchnią i kołem F2 = 4 N. Z jaką siłą F1 łańcuch musi ciągnąć zębatkę jeżeli stosunek R2/R1 = 10?

Ponieważ prędkość kątowa jest stała więc dL/dt = 0 i co za tym idzie

τwypadkowy = (τ1 - τ2) = 0

czyli

τ1 = τ2

Stąd

R1F1 = R2F2

więc

F1 = (R2/R1)F2 = 40N

    1. Ciała sztywne i moment bezwładności

Większość mas w przyrodzie to nie cząstki tylko rozciągłe ciała stałe, które mogą wykonywać zarówno ruch postępowy jak i obrotowy. Przez ciała stałe, sztywne, rozumiemy ciała, w których odległość między dwoma wybranymi elementami pozostaje stała.

Przeanalizujmy ruch takiej bryły obracającej się ze stałą prędkością kątowa ω wokół stałej osi w układzie środka masy (rysunek). Zauważmy, że różne części ciała mają różną prędkość liniową v chociaż tą samą kątową ω. Dla potrzeb opisu ciało możemy podzielić na elementy o masie Δmi odległe od osi obrotu o ri. Wtedy prędkość takiego elementu wynosi vi = riω. 0x08 graphic
Wartość momentu pędu L tego ciała można obliczyć

0x01 graphic

Wielkość w nawiasie nazywamy momentem bezwładności I, który definiujemy jako

0x01 graphic

a dla ciągłego rozkładu masy mamy

0x01 graphic

(12.9)

Zwróćmy uwagę, że I zależy od osi obrotu. Możemy teraz zapisać moment pędu

L = Iω

(12.10)

a ponieważ τ = dL/dt więc

0x01 graphic

(12.11)

Energia kinetyczna w układzie środka masy

0x01 graphic

więc

Ek = (1/2) Iω2

(12.12)

Zestawmy teraz obliczone wielkości z ich odpowiednikami dla ruchu postępowego.

Ruch postępowy

Ruch obrotowy

p = mv

F = ma

Ek = (1/2) mv2

L= Iω

τ = Iα

Ek = (1/2)Iω2

Teraz widzimy, że moment bezwładności I jest analogiczną wielkością do masy m w ruchu postępowym. Chociaż masa ciała nie zależy od jego położenia to moment bezwładności zależy od osi, wokół której obraca się ciało. Momenty bezwładności niektórych ciał są podane w tabeli.

Ciało

I

Obręcz, pierścień względem osi ⊥ przez środek

Krążek, walec względem osi ⊥ przez środek

Pręt wokół osi ⊥ przez środek

Pręt wokół osi ⊥ przez koniec

Pełna kula wokół osi przez środek

Czasza kulista wokół osi przez środek

mR2

mR2/2

ml2/12

ml2/3

2mR2/5

2mR2/3

Często do obliczania momentu bezwładności wygodnie jest posłużyć się twierdzeniem Steinera. Podaje ono zależność pomiędzy momentem bezwładności I ciała względem danej osi, a momentem bezwładności Iśr.m. tego ciała względem osi przechodzącej przez jego środek masy i równoległej do danej.

I = Iśr.m. + md2

(12.13)

gdzie m jest masą ciała, a d odległością pomiędzy osiami.

    1. Ruch postępowo-obrotowy ciała sztywnego

Rozpatrywaliśmy ruch obrotowy ciała względem osi nieruchomych. Jednakże gdy ciało się toczy to wykonuje zarówno ruch postępowy, jak i obrotowy. Dlatego też toczenie możemy traktować jako złożenie ruchu postępowego i obrotowego tak jak pokazano to na rysunku poniżej dla toczącego się walca.

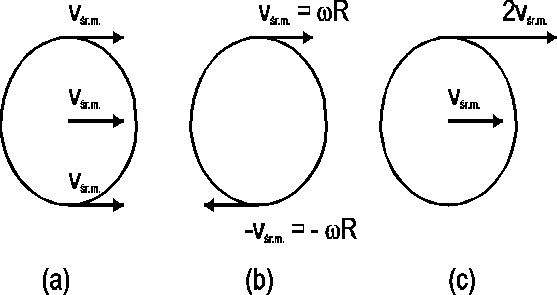

W ruchu postępowym, rysunek (a), wszystkie punkty poruszają się z takimi samymi prędkościami, natomiast w ruchu obrotowym, rysunek (b), przeciwległe punkty poruszają się z przeciwnymi prędkościami, a środek jest nieruchomy. Na rysunku (c) pokazano wynik złożenia (sumowania) odpowiednich wektorów z rysunków (a) i (b).

0x08 graphic
0x08 graphic
Zwróćmy uwagę, że podstawa walca (punkt P styczności z podłożem na rysunku obok) w każdej chwili spoczywa (v = 0). Natomiast prędkość liniowa każdego innego punktu jest w każdej chwili prostopadła do linii łączącej ten punkt z podstawą P i proporcjonalna do odległości tego punktu od P. Oznacza to, że walec obraca się wokół punktu P. Oznacza to, że możemy toczenie opisywać również jako "czysty" ruch obrotowy ale względem osi przechodzącej przez punkt P styczności z powierzchnią, po której toczy się ciało.

Przykład 3:

Krążek i kula o masach m i promieniach R staczają się po równi pochyłej o wysokości h Obliczyć ich prędkości u dołu równi.

Z zasady zachowania energii

mgh = (1/2)mv2 + (1/2)Iω2

Ponieważ ω = v/R więc

mgh = (1/2)mv2 + (1/2)I(v/R)2

Przekształcając

0x01 graphic

Dla krążka I = mR2/2 więc

0x01 graphic

podczas gdy dla kuli I = 2mR2/5 więc

0x01 graphic

Zauważmy, że odpowiedź nie zależy od masy i promienia ale zależy tylko od kształtu. Gdyby te ciała zsuwały się to 0x01 graphic
dla obu brył.

Ten sam przykład możemy rozwiązać traktując toczenie wyłącznie jako ruch obrotowy ale wtedy musimy skorzystać z twierdzenia Steinera, żeby obliczyć moment bezwładności względem osi przechodzącej przez punkt styczności z powierzchnią.

    1. Ruch precesyjny (bąk)

Inny przykładem ruchu obrotowego, w którym oś obrotu nie jest nieruchomą w inercjalnym układzie odniesienia jest bąk wirujący dookoła pewnej osi symetrii. Punkt podparcia bąka znajduje się w początku inercjalnego układu odniesienia. Z doświadczenia wiemy, że oś wirującego bąka porusza się dookoła osi pionowej, zakreślając powierzchnię stożka. Taki ruch nazywamy precesją.

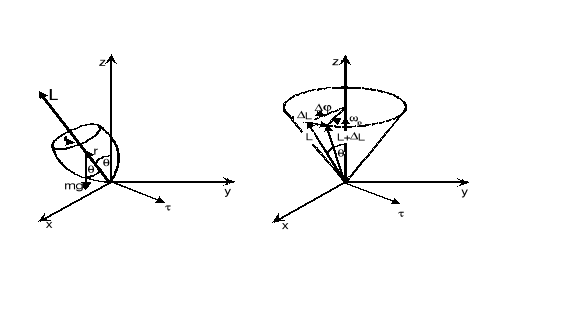

W sytuacji przedstawionej na rysunku poniżej bąk ma prędkość kątową ω dookoła swej osi. Ma również moment pędu L względem tej osi, która tworzy kąt θ z osią pionową.

0x08 graphic
Na bąk działają dwie siły: siła w punkcie podparcia działa w górę i siła ciężkości przyłożona do środka masy działa w dół. Siła reakcji działająca w górę ma zerowy moment bo ma zerowe ramię (względem punktu podparcia). Ciężar mg wytwarza jednak moment siły względem punktu podparcia:

τ = r×F = r×mg

gdzie r określa położenie środka masy. Z iloczynu wektorowego wynika, że τ jest prostopadłe do r i do mg.

Zauważmy, że τ, L i r wirują dokoła osi pionowej z częstością precesji ωp.

Obliczymy teraz kątową precesję ωp.

0x01 graphic

Ponieważ ΔL << L, to mamy

Δϕ ≅ ΔL/Lsinθ

Z równania (12.5) wynika, że

ΔL = τΔt

więc

ΔϕτΔt/Lsinθ

Otrzymujemy więc

ωp = Δϕt = τ/Lsinθ

(12.14)

Moment siły jest równy

τ = rmg sin(180°-θ) = rmg sinθ

więc ostatecznie

ωp = rmg/L

(12.15)

Zwróćmy uwagę, że prędkość precesji nie zależy od kąta θ i jest odwrotnie proporcjonalna do wartości momentu pędu.

Równanie (12.14) można zapisać w postaci wektorowej. Najpierw przepisujemy je do postaci

τ = ωpL sinθ

Widać, że po prawej stronie równania otrzymaliśmy wartość iloczynu wektorowego ωp×L. Tak więc ostatecznie wyrażenie wiążące prędkość kątową precesji z momentem siły i momentem pędu ma postać

0x01 graphic

(12.16)

Zjawisko precesji momentu magnetycznego (spinu) jest podstawą różnych technik doświadczalnych (NMR, EPR), które znalazły szerokie zastosowanie w badaniach, technice i medycynie.

Z. Kąkol-Notatki do Wykładu z Fizyki

12-1

12-9
