POLITECHNIKA RADOMSKA im. Kazimierza Pułaskiego WYDZIAŁ TRANSPORTU		LABORATORIUM Maszyn i Napędów El.		Data:
Wykonali:		Grupa:	Zespół:	Rok akademicki:
Temat:	Badanie maszyny synchronicznej		Nr ćwiczenia:	Ocena:

Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z własnościami maszyny synchronicznej oraz wyznaczenie jej charakterystyk.

Dane znamionowe

Prąd wyjściowy I_zn=26 A;

Napięcie znamionowe U=380 V.

Charakterystyka biegu jałowego

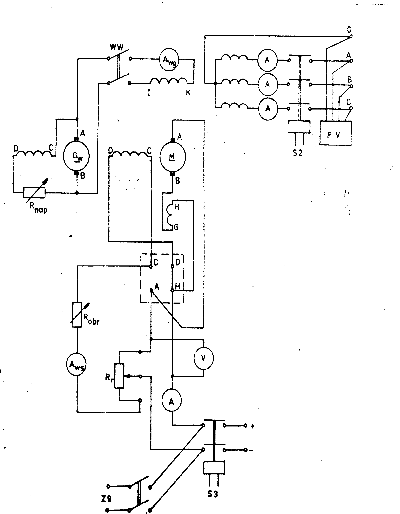

Schemat połączeń do próby biegu jałowego prądnicy synchronicznej

Tabela pomiarowa

n=1000 obr/min; f=50,5 Hz

Prąd wzbudzenia IW	Napięcie indukowane U
A	V
3	140
4	195
5	235
6	270
7,4	328
8,2	345
10,5	400
11	407
12	420
13,2	448
14,2	459

Charakterystyka zwarcia ustalonego maszyny synchronicznej

Tabela pomiarowa

Prąd wzbudzenia IW	IA	IB	IC	IŚR
A	A	A	A	A
2,5	6	6	6	6,00
4	11	10	10	10,33
4,5	12	11	11	11,33
5,5	14,5	13	13	13,50
6	16,5	14	14	14,83
7	17,5	16,5	16,5	16,83
7,1	18	17	17	17,33
7,2	19	17,5	18	18,17
8	20	19	19,5	19,50
8,3	21	20	20,5	20,50
9	22,5	21,5	22	22,00

Charakterystyka obciążenia przy obciążeniu rezystancyjnym (cos =1)

Tabela pomiarowa

Napięcie generowane	IA	IB	IC	IŚR
V	A	A	A	A
370	20	19	19	19,33
375	19,5	18,2	18,2	18,63
382	18,6	17,2	17,2	17,67
392	17,5	16,3	16,3	16,70
398	16,6	15,1	15,2	15,63
400	16	14,5	14,9	15,13
404	15,5	14	14,2	14,57
408	14,5	13,2	13,2	13,63
415	13,5	12,2	12,2	12,63
422	12,3	11,2	11,2	11,57
430	11,2	10	10,1	10,43
435	10,1	9	9,1	9,40
440	8,8	7,8	8,2	8,27
443	7,3	7	7,1	7,13
450	6,1	5,9	6	6,00
458	5	4,8	5	4,93

Charakterystyka regulacyjna przy cos =1

Tabela pomiarowa

Prąd wzbudzenia	IA	IB	IC	IŚR
A	A	A	A	A
23,5	21,5	20	20,5	20,67
20,5	17,5	16	16,8	16,77
18,5	14,5	13	13,5	13,67
16,5	11,5	10	10,5	10,67
15	9	7,5	8	8,17
14	6	5,5	6	5,83

Wnioski:

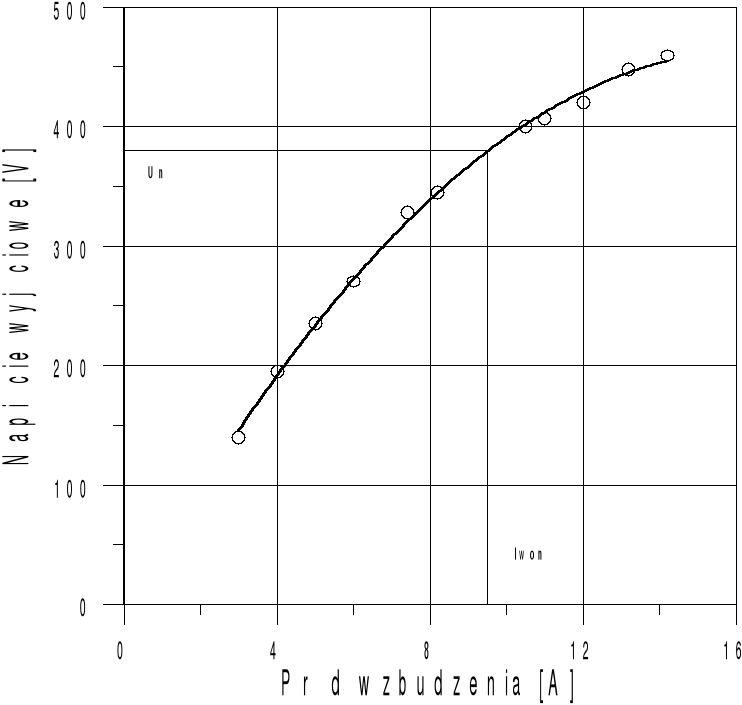

Na podstawie charakterystyki biegu jałowego możemy stwierdzić, że napięcie generowane przez maszynę synchroniczną, pracującą jako prądnica, początkowo rośnie liniowo ze wzrostem prądu wzbudzenia. Następnie charakterystyka wyraźnie się zakrzywia i przyrost napięcia zmniejsza się. Spowodowane jest to nasycaniem się rdzenia maszyny synchronicznej. Dla znamionowego napięcia wyjściowego prąd wzbudzenia wyniósł 9,5 A.

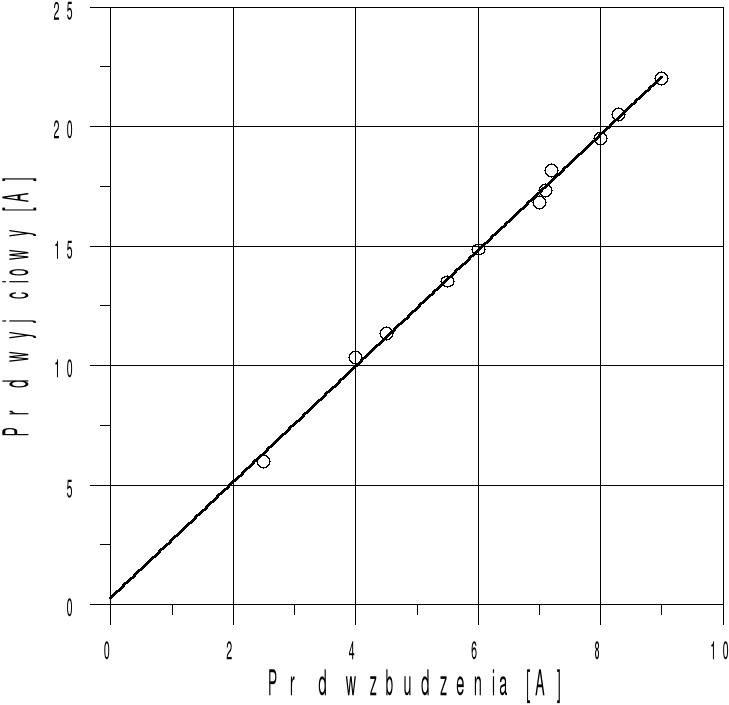

Charakterystyka zwarcia ustalonego jest linią prostą. Wraz ze zwiększaniem prądu twornika rośnie prąd zwarciowy. Osiąga on wartość znamionową dla prądu wzbudzenia około 10 A.

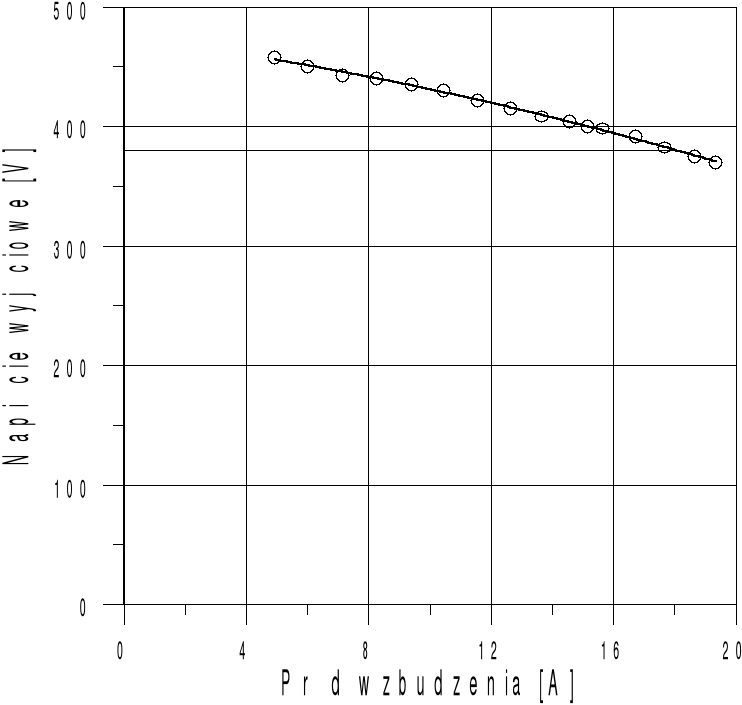

Wyznaczyliśmy charakterystykę obciążenia. Obciążenie generatora stanowił trójfazowy opornik wodny. Prąd wzbudzenia ustawiony na 14 A wzrósł przy obciążeniu do 15 A. Napięcie generowane spada ze wzrostem prądu obciążenia. W celu dokonania stabilizacji napięcia wyjściowego wskazana byłaby zmiana prądu wzbudzenia w zależności od obciążenia.

Następnie dokonaliśmy synchronizacji maszyny z siecią sztywną. Procedura jest dosyć skomplikowana, ale ciekawa. Należy zminimalizować wszelkie różnice wartości napięcia sieci i prądnicy i połączyć obwody. Muszą zostać ustawione takie same wartości napięcia, częstotliwość i faza. Niewielka różnica częstotliwości powoduje, że faza ciągle się zmienia. Należy dokonać załączenia w odpowiedniej chwili. Synchronizacja udała nam się bez problemu i nie popłynęły prądy kompensacyjne w obwodach.

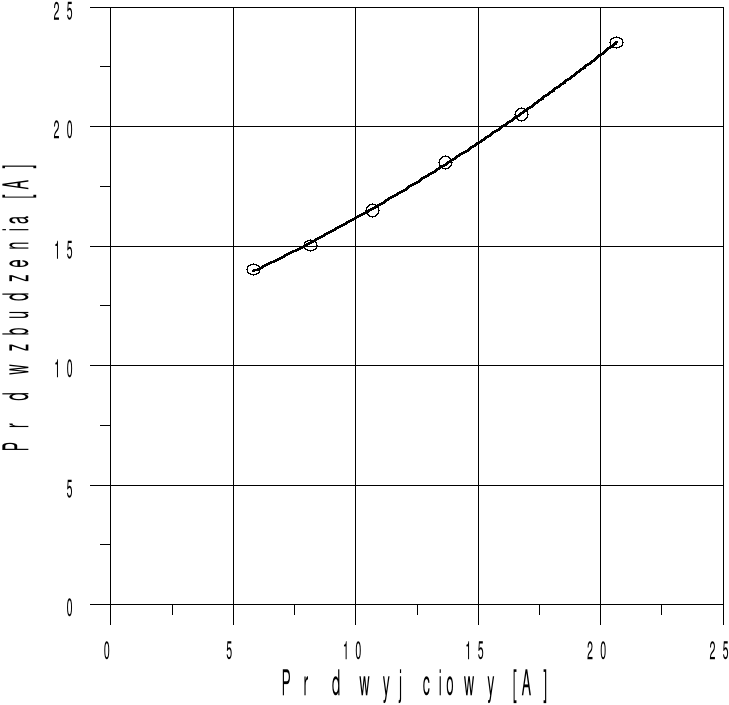

Po zsynchronizowaniu maszyny wyznaczyliśmy charakterystykę regulacyjną przy obciążeniu o cosϕ=1. W miarę zwiększania prądu obciążenia musieliśmy zwiększać prąd wzbudzenia, aby zachować ustalony współczynnik mocy.

Badanie maszyny synchronicznej

1

---
