POLITECHNIKA LUBELSKA
LABORATORIUM ELEKTRONIKI
ĆWICZENIE NR 3
TEMAT:BADANIE TRANZYSTOROWYCH STOPNI
WZMACNIAJĄCYCH.
GRUPA DZIEKAŃSKA 6.2
ZESPÓŁ 4. WYKONALI:
KĘSKA ARKADIUSZ
KORNELUK DARIUSZ
HUSAREK JACEK
LUBLIN 13.03.1996
1. WYZNACZANIE CHARAKTERYSTYK DYNAMICZNYCH
(UWY=f(UWE) przy f=const.) Dla tranzystorów w
układach pracy WB, WE.

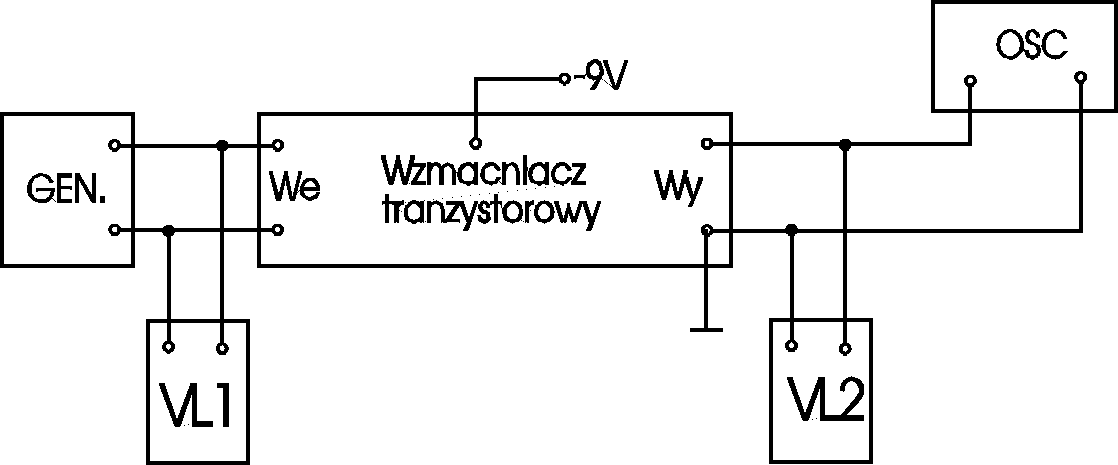

a).Pomiary wykanywaliśmy w układzie jak na rys.1.
b). Wyniki pomiarów przedstawione są w tabelach 1 i 2.
Tab.1. Układ WE.
Uwe |
[V] |
0.1 |
0.15 |
0.2 |
0.25 |
0.35 |
0.45 |
0.55 |
0.65 |
0.85 |
0.95 |
Uwy |
[V] |
0.23 |
0.34 |
0.46 |
0.57 |
0.8 |
1.02 |
1.23 |
1.44 |
1.8 |
1.96 |
c). Na podstawie pomiarów wykreślono charakterystyki dynamiczne wzmacniaczy i obliczono wartość współczynnika wzmocnienia napięciowego Ku.
2. WYZNACZANIE CHARAKTERYSTYK
CZĘSTOTLIWOŚCIOWYCH (KU=f(f) przy UWE=const.) Dla
tranzystorów w układach pracy WB, WE.
a). Pomiary przeprowadzaliśmy w układzie jak na rys.1.
b). Wyniki pomiarów przedstawione są w tabelach 3-5.
Tab.3. Układ WE (Uwe=0,5V).
c). Na podstawie pomiarów wykreślono charakterystyki
częstotliwościowe wzmacniaczy WB, WC, WE.
Pasmo przenoszenia wzmacniacza w układzie:
-WB ≈ 310kHz,
-WC - nie udało się wyznaczyć górnej częśtotliwości granicznej,
-WE ≈ 110kHz
3.WYZNACZANIE REZYSTANCJI WEJŚCIOWEJ I WYJŚCIOWEJ
Dla tranzystorów w układach pracy WB, wc, WE.

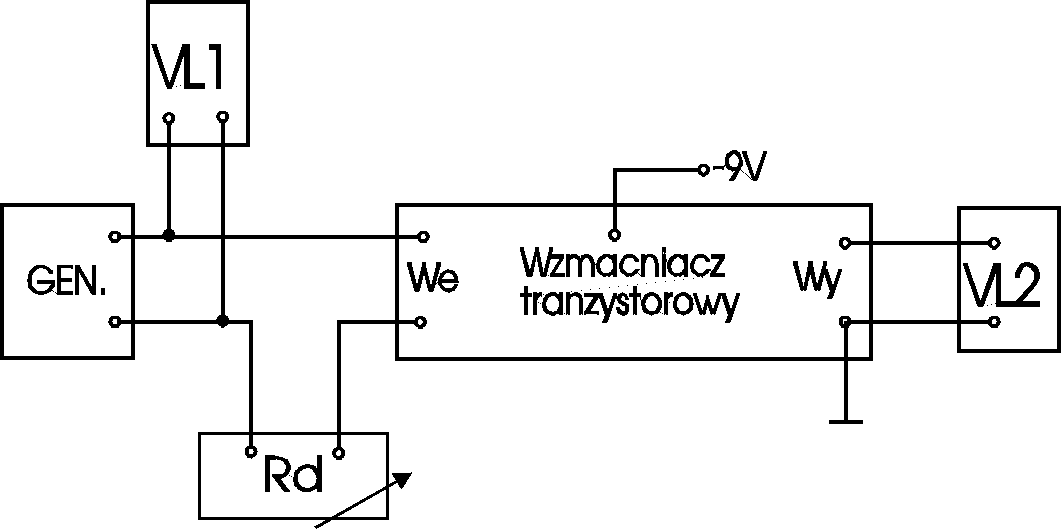

a). Pomiaru rezystancji wejściowej dokonujemy w układzie jak na rys.2.
b). Wyniki pomiarów przedstawia tabela 6.
Tab.6.
|
|
WE |
WB |
WC |
|||
Ugen |
[V] |
0,036 |
0,018 |
0,009 |
0,014 |
0,53 |
1,06 |
Uwy |
[V] |
1 |
0,5 |
1 |
1,5 |
0,5 |
1 |
Rd |
[Ω] |
2800 |
2900 |
620 |
630 |
15000 |
15000 |
Rwe |
[Ω] |
2800 |
2900 |
620 |
630 |
15000 |
15000 |

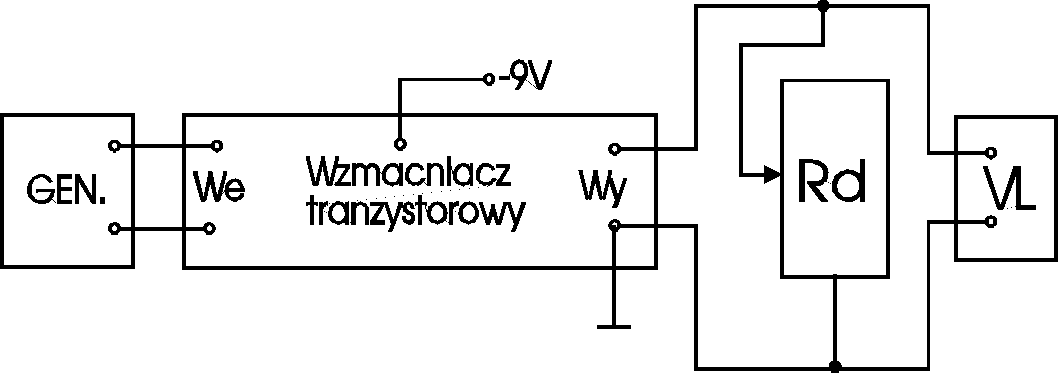

c). Pomiaru rezystancji wyjściowej dokonujemy w układzie jak na rys.3.
d). Wyniki pomiarów przedstawia tabela 7.
Tab.7.
|
|
WE |
WB |
WC |
|||
Ugen |
[V] |
0,037 |
0,084 |
0,014 |
0,02 |
1,06 |
1,57 |
U''wy |
[V] |
0,5 |
0,99 |
0,75 |
0,99 |
0,5 |
0,75 |
Rd |
[Ω] |
1110 |
1100 |
1200 |
1210 |
150 |
160 |
Rwy |
[Ω] |
1110 |
1100 |
1200 |
1210 |
150 |
160 |
4. WNIOSKI.
Podczas ćwiczenia badaliśmy podstawowe parametry opisujące pracę wzmacniaczy tranzystorowych w trzech postawowych układach pracy. Pomiary potwierdziły teoretyczne parametry wzmacniaczy, a także pozwoliły zapoznać się z metodami wykreślania dwóch podstawowych charakterystyk każdego wzmacniacza (dynamicznej i częstotliwościowej), oraz określać takie parametry jak: wzmocnienie napięciowe, pasmo przenoszenia, rezystancję wyjściową i wejściową.
