Czułość 500
Zmiana	Il. dzialek
		+	-
100	6	6
150	9	9
200	11	13
250	14	16
300	16	21
350	18	25
400	20	30
450	22	34
500	24	40

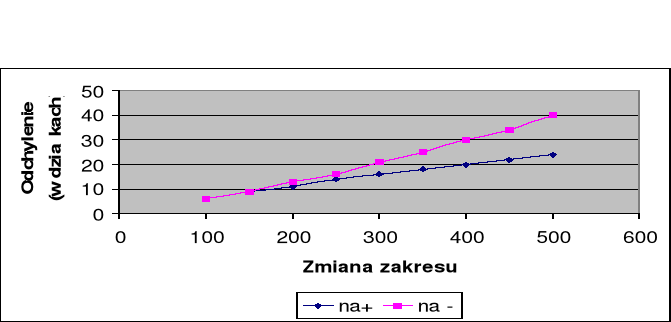

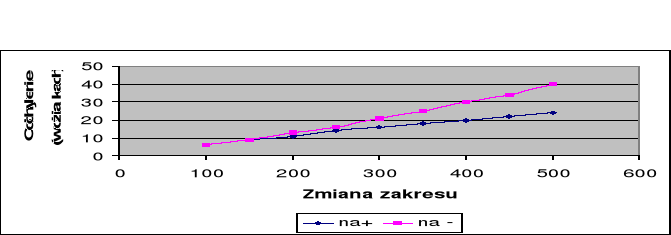

Zależność czułości od rezystancji dla czułości 500

Czułość 50
Zmiana	Il. działek
		+	-
10	7	6
20	14	12
30	17	16
40	24	26
50	28	34
60	38	41
70	44	48
80	49	53
90	54	60
100	58	67
200	95

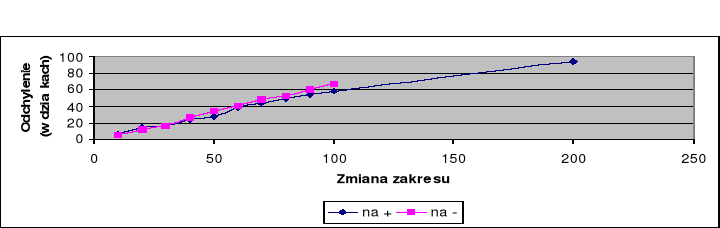

Zależność czułości od rezystancji dla czułości 50

Czułość 5
Zmiana	Il.działek
		+	-
1	10	6
2	17	14
3	26	22
4	34	31
5	41	38
6	49	48
7	57	56
8	65	64
9	74	72
10	81	80

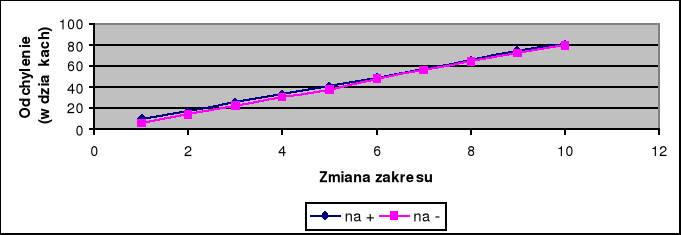

Zależność czułości od rezystancji dla czułości 5

Zakres 0,1 - 1 mΩ
Nr	Ω	U
1	0,1	0,0009
2	0,7	0,0069

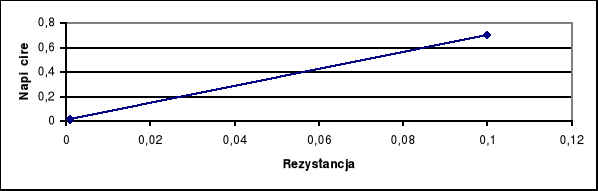

Zależność napięcia od rezystancji dla zakresu 0,1- 1 mΩ

Zakres 1-10 mΩ
Nr	Ω	U
1	1	0,0099
2	2	0,02
3	3	0,03
4	4	0,04
5	5	0,05
6	6	0,06
7	7	0,07
8	8	0,0801
9	9	0,0901
10	10	0,1001

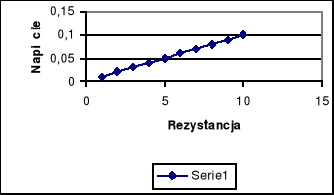

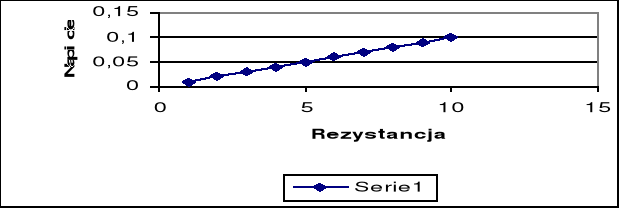

Zależność napięcia od rezystancji dla zakresu 1- 10 mΩ

Zakres 10-100 mΩ
Nr	Ω	U
1	10	0,1001
2	15	0,1502
3	20	0,2003
4	25	0,2503
5	30	0,3004
6	35	0,3505
7	40	0,4006
8	45	0,4507
9	50	0,5008
10	55	0,5509
11	60	0,6009
12	65	0,651
13	70	0,7011
14	75	0,7512
15	80	0,8013
16	85	0,8513
17	90	0,9015
18	95	0,9515
19	100	1,0016

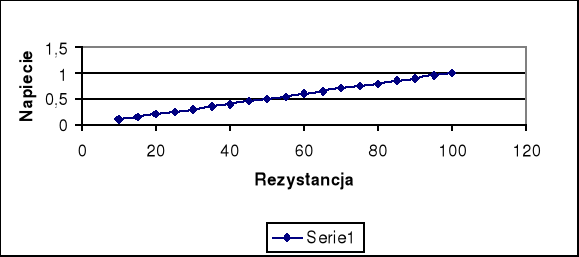

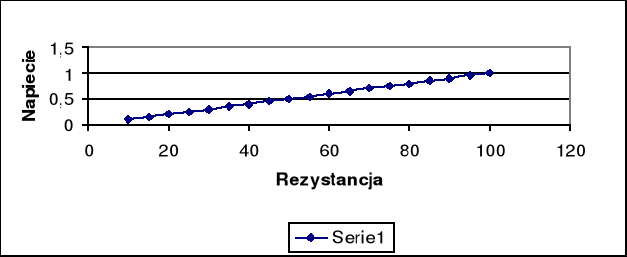

Zależność napięcia od rezystancji dla zakresu 10- 100 mΩ

Zakres 100-1000 mΩ
Nr	Ω	U
1	100	0,997
2	200	1,999
3	300	3,001
4	400	4,002
5	500	5,004
6	600	6,006
7	700	7,007
8	800	8,009
9	900	9,011
10	1000	10,012

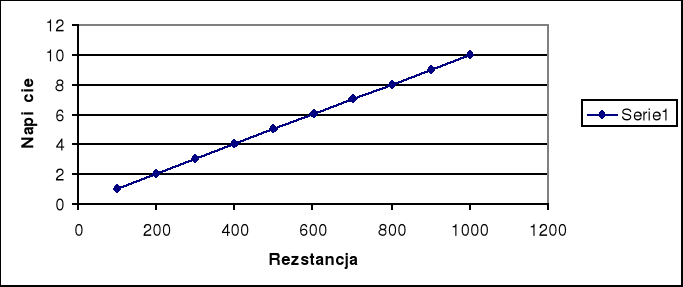

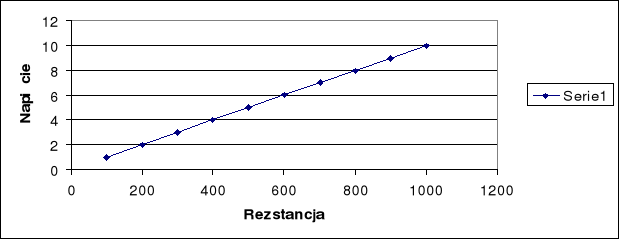

Zależność napięcia od rezystancji dla zakresu 100- 1000 mΩ

Marcin Kornak

Łukasz Firlej Wrocław 7 kwiecień 2000

EiT

Nr.indeksu 100927

Temat:

KOMPENSACYJNA METODA POMIARU NAPIĘCIA I JEJ ZASTOSOWANIE W KOMPENSACYJNYCH PRZETWORNIKACH A/C

1.Cel ćwiczenia.

Celem ćwiczenia jest poznanie kompensacyjnej metody pomiaru napięć i zasady pracy kompensacyjnych przetworników A/C ze szczególnym zwróceniem uwagi na źródła błędów (wymagania stawiane wzorcom napięcia, komparatorom)

5. Wnioski dotyczące pomiarów.

Jak widać z załączonej analizy błędów pomiarowych metoda kompensacyjna pomiaru napięcia jest metodą bardzo dokładną, lecz służy do pomiaru napięcia, którego wartość jest nam w przybliżeniu znana. Do tego napięcia musimy dobierać odpowiednie wzorce napięcia. Jest ona jednak dość uciążliwa. Jak wynika z pomiarów źródło wzorcowe jest mało wrażliwe na zmianę rezystancji. Błędy pomiarowe zależą głównie od niedokładności źródła oraz klasy zastosowanych rezystorów: wzorcowego oraz nastawnego, a także od możliwości odczytu wskazań na komparatorze.

Komarator analogowy
Napięcie		Rezystancja
0,1		10,7
0,2		21
0,5		52,7
1		102,8
1,2		123,8
1,5		154,7
2		205,3
5		501,3
10		1007,9

Komaprator cyfrowy
Napieci	Rezystancja
0,1
0,2	20,7
0,5	52,5
1	102,8
1,2	123,6
1,5	154,8
2	205,1
5	499,9
10	1006,8

---
